Programas para Plotter e CNC caseiras.

Home Build Plotter Driver

Nesta página voce encontrará informacões necessarias para montar uma plotter caseira ou mesmo uma CNC ou PCB Drill

Send me email to questions about plotter or the program .

Visite minha outra página.

Icq 79149420 ou 192358394

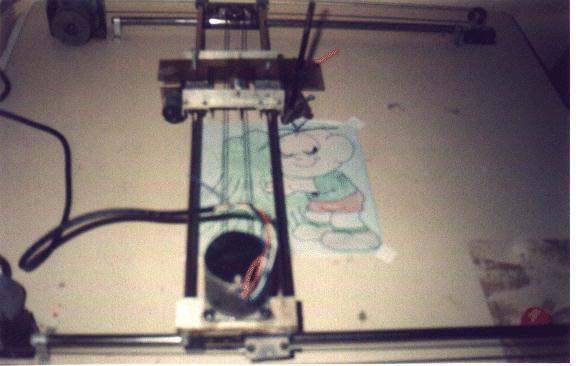

Minha primeira plotter ( e meu primeiro filho (O Leonardo) : )

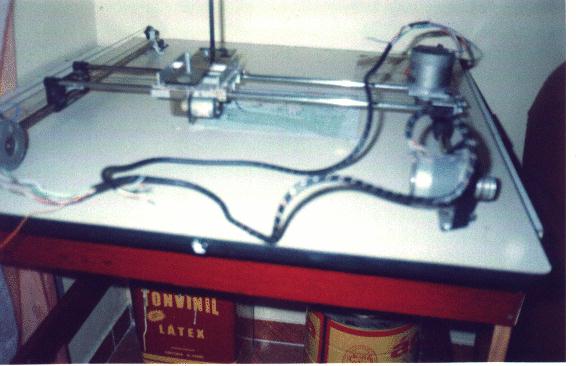

Eu usei dois motores para eliminar o efeito alavanca, note um pequeno motor cc para levantar a caneta.

Detalhe do eixo y e um desenho plotado e pintado pelo meu filho.

Detalhe do cabo de aco e da polia com rolamento.

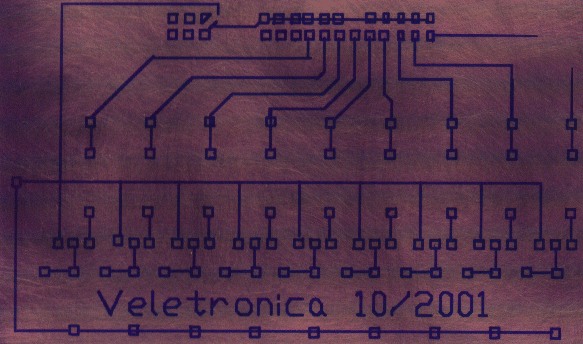

Placa de Circuito Impresso feita diretamente na placa virgem com caneta de retroprojetor.

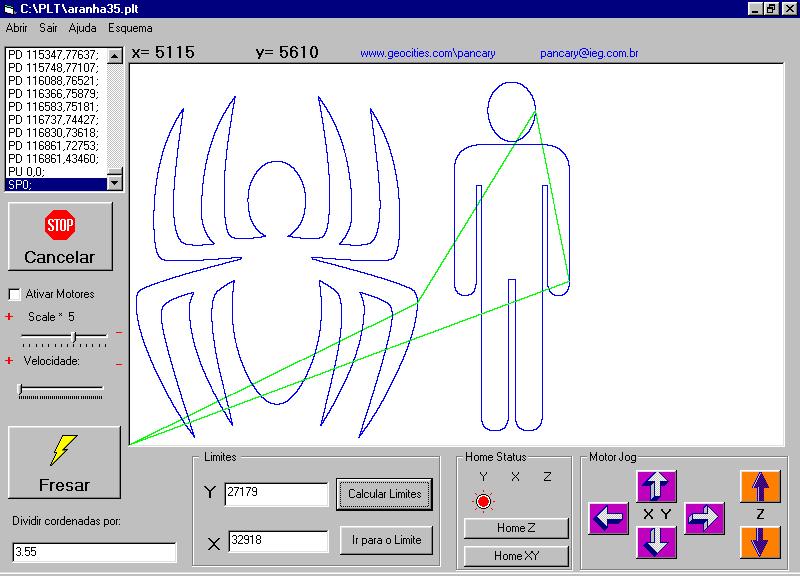

Programa feito por mim para controle da plotter.

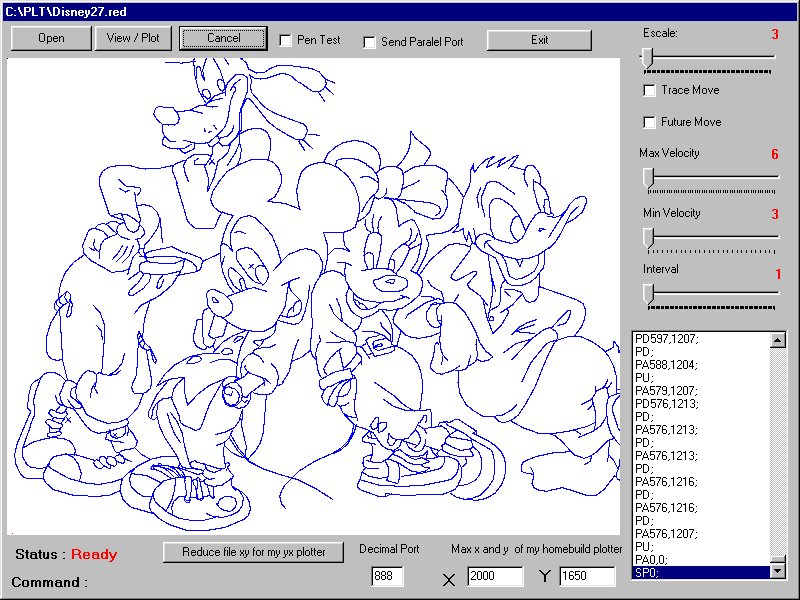

Tela do programa CNC que fiz com as pecas da plotter. LPT1 precisa ser 888 em decimal

Desenho gravado no verso de uma pcb.

plotter.zip .

I forgot this dll win95io.dll (copie para o windows/system , senao os programas nao funcionarão.

cnc program to drive 3 step motor ( LPT port must be 888 dec.

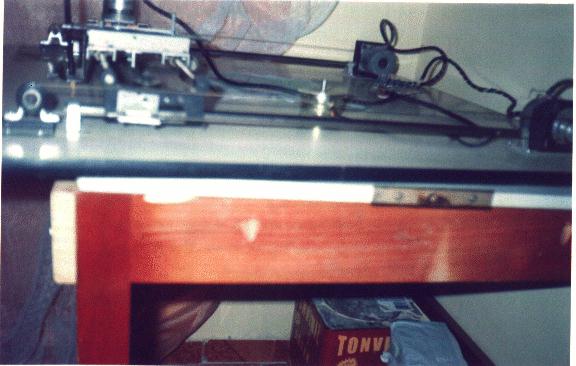

Toda a plotter foi montada com pecas de impressoras incluindo eixos , motores , polias , cabos e ate os transistores usados na placa de controle. O carro de "Plotagem" pode ser substituido por um com uma furadeira Mini Drill para furacao Automatica de PCB.

Send me email to questions about plotter or the program .
