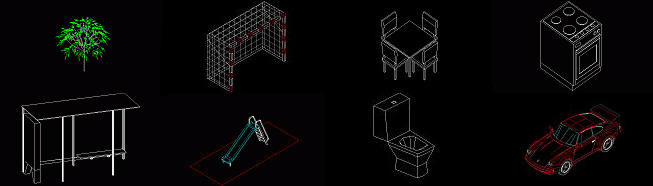

CARPETA 3DAA
> [ 175 librerias en formato .dxf ]
|
|
Completa colección de bloques 2D y 3D,
distribuida por temas, en el cada archivo
contiene todos los bloques referentes al tema
tratado. Por ejemplo, si abrimos el archivo de
sanitarios, podremos encontrar todos las plantas
dentro de el, con la consiguiente comodidad que
esto implica.
[Carpeta 01]- Arquitectura e
interiorismo 2D. - Mobiliario viviendas,
Mobiliario oficinas, Elementos constructivos,
Personas, Animales, Vehículos, Vegetación, ....
[Carpeta 02]- Arquitectura e
interiorismo 2D. - Mobiliario cocina y
sanitarios, Detalles muros de fabrica, Detalles
de cimentación muros de fabrica, Detalles de
acabados, Detalles de cubiertas, Elementos
constructivos, ...
[Carpeta 03]- Arquitectura e
interiorismo 3D. - Mobiliario , Cocinas,
Mobiliario "Tecno", Stands para ferias ,
Siluetas, Arboles, Arbustos, Vehículos, Ventanas
y puertas, Escaleras, Sanitarios, ....
[Carpeta 04]- Planeamiento
urbano. - Dimensiones de calzadas,
Aparcamientos, Incendios, Secciones de calles ,
Radios de giro, Virajes, .....
[Carpeta 05]- Planeamiento
urbano. - Mobiliario urbano 3D , Asientos,
Papeleras, Pérgolas, Aparcamientos de bicicletas
, Cubiertas protegidas, Detalles constructivos,
Aceras, Instalaciones deportivas, Alcantarillado
urbano, Detalles, ....
[Carpeta 06]- Jardinería. -
Tilos, Robles, Chopos, Abedules, Arces, Hayas,
Arboles, Arbustos, Setos, Símbolos, Juegos y
accesorios, Protección de árboles , Celosías,
Cubiertas ajardinadas , ....
[Carpeta 07]-
Urbanismo. - Cementerios. Instalaciones
deportivas. Simbología, ....
[Carpeta 08]- Perfiles
normalizados 2D. - Perfiles laminados HEB con
cantos redondeados, Perfiles laminados HEB sin
cantos redondeados, Perfiles laminados HEA ,
Perfiles laminados HEM , Perfiles laminados IPE,
Perfiles laminados IPEO , Perfiles laminados IPN,
DXF Perfiles laminados UPN, Perfiles laminados
L, Perfiles laminados LD, Perfiles laminados Z,
T y L, Perfiles circulares , Perfiles cuadrados
de madera, Perfiles huecos
rectangulares.,Simbología de tornillos, ....
[Carpeta 09]- Perfiles
normalizados 3D. - Perfiles laminados HEB , HEA,
HEM, IPE , IPEO, IPN, L, LD, T, L, ....
[Carpeta 10]-
Instalaciones. - Aire Acondicionado,
Distribución de agua, Desagües, Calefacción,
Electricidad, NTE, ....
[Carpeta 11]- Trabajos previos.
- Gruas, Detalles de grúas, Casetas, Mezcla,
Andamios, Andamios PERI, DXF Sistema PERI PD8
-(1-2), Encofrados PERI, Encofrados DOKA,
Encofrados MEVA, Plan de trabajo, Anclajes, ....
[Carpeta 12]- Planificación y
otros. - Leyendas. Carátulas. Aparejos de
ladrillos, Aparejos de ladrillos, Aparejos de
piedra natural, Ordenadores e impresoras,
Antigüedades, .... |
|

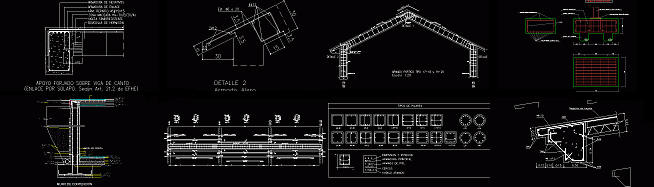

CARPETA
HORMIGÓN
> [ Aprox. 200 archivos en formato .dwg
] |
|
Estos bloques están dedicados enteramente a
detalles de hormigón, para facilitarte en lo
máximo posible la busqueda del dibujo que
buscas, se han dividido en 10 carpetas, sólo
tienes que pulsar sobre el nombre de la carpeta
que quieras ver y apareceran las fotos de los
archivos que incluyen.
Todo tipo de zapatas, Muros, Vigas, Forjados,
Escaleras, ..... al detalle, con longitudes de
anclaje, armaduras, detalles constructivos,.... |
|
CARPETA
ARQUIKAD
> [ Aprox. 1500 archivos en formato .dwg
] |
|
Completos dibujos con infinidad de detalles de
temas diferentes.
[Carpeta AD] -
Demolición de forjado, Demolición de viga ,
Corte por bataches , Zanja con entibación , Pozo
cuadrado con entibación , Relleno de zanja o
pozo , ....
[Carpeta AS] -
Dren de grava , Dren de tubo de pvc con junta
abierta , Pantalla de bloque poroso. , Arqueta
de desague, ....
[Carpeta CC] - Perfil de
estanqueidad , Muro de contención , Proceso de
panel hormigonado in situ , .....
[Carpeta CP] - Encepado de
grupo de pilotes , Viga de arriostramiento ,
Grupo de pilotes de desplazamiento , Pilote
prefabricado , .....
[Carpeta CS] -
Zapata bajo muro , Losa de cimentación ,
Hormigonado de la viga , Viga centradora y de
atado , .....
[Carpeta DC] - Muro de 1 pie
ladrillo visto, camara aislante y tabique ,
cargadero metálico, Muro de 1 pie enfoscado,
camara aislante y tabique , Zuncho cargadero
para puertas , .....
[Carpeta DE]- Detalles de
escaleras , ....
[Carpeta EA] -
Tubo de acero , Tipos de nudos , Malla espacial,
apoyo voladizo, Embrochalado continuo en viga de
acero , Soporte empresillado UPN , .....
[Carpeta EF] -
Bloque hueco , Pieza de dintel , Encadenado
sencillo sobre muro arriostramiento , Barrera
antihumedad , Fabricas de bloque hueco, ....
[Carpeta EH] -
Piezas de entrevigado, Anclaje en soporte
metálico en ábaco de borde, Vigueta , Forjado
nervado , Apoyo sencillo sobre fábrica , Zanca
de dos tramos , .....
[Carpeta EM] - Puntal , Tablero
contrachapado , Encofrado de costero sobre
terreno , Plano de apeo en borde de forjado ,
.....
[Carpeta EX] - Unión de soporte
con la cimentación , Viga mixta , Empotramiento
en soporte mixto , Apoyo simple en soporte de
hormigón , .....
[Carpeta FC] - Ventanas y
Puertas (Ventana 2 hoja abatible eje vertical
perfiles conformados, Vent. Compuesta. 2 hoja
abatible eje vertical parte lateral perfiles
conformados, Puerta corredera con perfiles
conformados, ......)
[Carpeta FD] - Barandilla ,
Sistema accionamiento mecánico , Cierre plegable
colocado , Guia persianas enrollables , Persiana
de celosía , Celosía de bloques armada , ......
[Carpeta FF] -
Bloques, cerramientos ,huecos, enlaces fábricas,
dinteles, Ladrillo cerámico, fábrica, barreras
antihumedad,dinteles , Baldosa de vidro, paneles
sustentados, junta de dilatación , .......
[Carpeta FP] - Base de
fijación, anclaje, montante,elemento opaco, muro
cortina , humedades de condendación, panels
prefabricados, fachadas paneles prefabricados ,
......
[Carpeta FV] - Vidrio armado,
templdo, laminar, acristalamientos con estos
vidrios, Vidrio estirado, luna vidrio impreso y
acristalamientos con estos vidrios, Vidrio
templado, herraje de fijación a obra y
acristalamientos , .....
[Carpeta IA] - Linea de
distribución con conductor,caja de
derivación,caja de paso,regulador del nivel
sonoro,altavoz,escucha. - Acometida,armario de
enlace, armario de registro, caja de paso, caja
de toma. - Caja terminal, cámaras vídeo en
diferentes soportes- , .....
[Carpeta IC] - Calderas,
quemadores, bancada,cenicero , Equipos de
condensación de aire,rejillas, difusores,
Equipos de regulación exterior, ambiental,
rociador, Torre de refrigeración, equipo
regulación temperatura, grupo motobomba,
interruptor de flujo, .....
[Carpeta ID] - Depósito de
superficie, depósito enterrado, vaporizador,
vávula de fase líquida, válvula de llenado,
regulador de alta presión, filtro decantador,
depósito de superficie colocado, batería de
botellas, canalización de acero, Arqueta para
boca de carga, cubeto para depósito exterior de
superficie, depósiti de superficie y enterrado
instalados, depósito nodriza,bomba instalada,
grupo de presión instalado, .....
[Carpeta IE] -
Caja general de protección, linea repartidora,
centralización de contadores, barra de puesta a
tierra, Arqueta de conexión , Conducción de
distribución alta tensión y baja tensión,
conducción reforzada, lineas de distribución,
conducción de alumbrado, arqueta de alumbrado,
.....
[Carpeta IF] - Conducciones,
distribuciones, reducción colocada, codo de 45º
-90º colocado, piezas en "T", tapón, llave de
paso, llave de paso con desagüe, Calentador
instantaneo, calentador acumulador,calentador de
paso, Tubo y piezas especiales de acero y cobre,
llave de compuerta, llave de paso, grifo de
comprobación, valvula de retención, valvula de
flotador,antiarriete, contador, grupo de
presión, fluxor, contador divisionario, .....
[Carpeta IG] - Arqueta de
acometida, canalizaciones, purgador,
Canalizaciones enterradas, junta aislante,
limitador de presión, válvula automática,
Canalización empotrada, funda, .....
[Carpeta IP] -
Revestimientos de soportes de acero, hormigón,
mixtos,forjados, extintor manual, boca de
columna seca, toma de alimentación, boca de
incendio, equipo de manguera instalado, rociador
instalado, placa de orificio colocada , .....
[Carpeta IS]
- Canalizaciones de hormigón,
fibrocemento, refuerzos, camara de descarga,
sumidero, pozo de registro, pozo de resalto,
aliviadero, Compuerta de tajadera,cámara de
grasas, arqueta de reparto, fosa séptica, zanja
y pozo filtrante, filtro de arena, cámara de
desagüe, tanque de aireación, ......
[Carpeta PM] -
Mampara fija-desmontable de entramado
visto-oculto , ......
[Carpeta PP] - Hojas, herrajes
normales, para puertas correderas, puertas
levadizas,basculantes, ............,puerta
abatible , Dimensiones de puertas correders y
abatibles, cercos, herrajes, puerta corredera,
puerta plegable, ......
[Carpeta PT] - Tabique con
placas- paneles de yeso - (cartón yeso)- placas
de hormigón.
[Carpeta QA] - Faldón para
ajardinar, encuentros en faldón, limahoya,
Detalles de faldones , ......
[Carpeta QL] - Cúpula
circular-rectangular. Detalles de cúpulas.
Baldosa de vidrio (tabiques de este material) ,
.....
[Carpeta QT] -
Pavimentos , Revestimientos peldaños, Soleras,
junta de contorno. , .......
[Carpeta RT] - Fijación a
viguetas, techos colgados.....
[Carpeta SH] -
Arqueta , Electrodo, grupo electrógeno, galibo
de seguridad. Caseta comedor 10 trabajadores ,
Estructura mixta en chaflan. Redes de seguridad,
Pates provisionales, seguridad en escaleras ,
Plataforma de trabajo regulable , ......
[Carpeta YA] - Canalizaciones
subterraneas, luminarias exteriores, detalles.
,......
[Carpeta YR] - Zanjas, pozos,
camara de descarga, rejilla para absorbedero ,
Arquetas, Zanjas ,
.......... |
|
CARPETA
URBANIT
> [ Aprox. 90 archivos en formato .dwg ]
|
|
[Carpeta 1] - Sección tubos
circulares de hormigón vibroprensado (o PVC) -
Pozos de registro tipo "J,F,H ....." - Sifón
prefabricado tipo para acometida particular - ,
.......
[Carpeta 2] - Acceso lateral a
pozo visitable. - Sección a través de conducto
no transitable conectado a pozo no transitable -
Reja interceptora constituida por módulos ,
.......
[Carpeta 3] - Fosa arenera en
interior de pozo , Dispositivos de
neutralización , Separados de sólidos y tanque
de homogeneización. , ......
[Carpeta 4] -
Separador de grasas, Troneta tipo III , Válvula
reductora de presión, de incendios de columna ,
....
[Carpeta 5] - Pozo acumulador
de agua para incendios , Pozo con tubería en
ángulo , Boca de riego Diámetro 45 mm , Troneta
tipo I para válvula ventosa , .....
[Carpeta 6] - Detalle de marco
y tapa de boca de riego , Detalle armado solera
, Zócalo tipo I , Sección de distribución de
bajantes en fachada , .....
[Carpeta 7] -
Zócalo para aparcamientos , Secciónes calzadas,
Pavimento de hormigón , ....
[Carpeta 8] - Zanja tipo para
entubación de cables a zona de viales , Detalle
de cimentación con anclaje de pernos (báculos) ,
Báculo para una o dos luminarias ( con y sin
globo difusor) , ....
[Carpeta 9] - Columna tipo para
una luminaria o globo difusor , Detalle canaleta
metálica , Armario tipo para centro de
distribución , Rasantes tipo , ...... |
|
CARPETA
JACOB
> [ Aprox. 251 archivos en formato .dwg
] |
|
|
Todo lo que puedas imaginar en Sanitarios de
esta marca. Desde lavavos a bañeras con plantas,
alzados, secciones,.... El contenido de los
archivos los puedes ver directamente en dibujos
de los mismos a través de la guía que se incluye
en el Cd. |
|
CARPETA
GAUDI
> [ Aprox. 300 archivos en formato .dwg
] |
|
|
Sanitarios, fabricas, muebles, mobiliario
urbano, deportes, cocinas, ...... etc, - El
contenido de los archivos los puedes ver
directamente en dibujos de los mismos a través
de la guía que se incluye en el Cd. |
|
CARPETA
APARALEC
> [ Aprox. 350 archivos en formato .dwg
] |
|
La Biblioteca de Aparamenta Eléctrica esta
compuesta por una serie de ficheros EXE, cada
uno de los cuales al ser ejecutado proporciona
dos ficheros DWG, con las siguientes
particularidades:
Uno de los ficheros DWG muestra el elemento
listo para ser insertado en un dibujo.El otro
muestra la hoja del catálogo correspondiente al
elemento, para consultar sobre sus dimensiones y
características.
Está dividido en diferentes secciones:
Aisladores. Aisladores de cadena. Centros de
Trasformación Autoválvulas Interruptores A.T.
Herrajes A.T. Seccionadores, Interruptores Bases
Portafusibles Esquemas eléctricos I Esquemas
eléctricos II Transformadores Iluminación I
Iluminación II Báculos para luminarias Cajas de
protección, y módulos de contadores. Motores.
Postes. Miscelanea.
Además se incluye un apartado de dibujos de
Autocad (Aprox. 100 archivps .dwg) tan dispares
como: Estadio de la Romareda: (planata,
secciones ), Esquema unifilar de subestación.
Motor trifásico asíncrono.Vista total. Depósitos
de clorito sódico. Central geotérmica de Krafla
(Islandia). Centro de mando para iluminación
pública Teatro Principal de Zaragoza. Fachadas
de la Basílica del Pilar ,etc |
|
CARPETA
SANGRA
> [ Aprox. 71 archivos en formato .dwg ]
|
|
Se ha realizado el presente catalogo
informatizado de productos SANGRA con objeto de
adaptarse al desarrollo del CAD(Dise¤o Asistido
por Ordenador) en el campo del dise¤o y de la
publicidad.Se espera con ello agilizar la labor
de todo tipo de profesional relacionado con el
mundo de la ceramica sanitaria,ya sea dise¤o,comercializacion,construccion
etc.Su facilidad de instalacion y uso,asi como
su versatilidad(compatibilidad con la mayoria de
productos C.A.D. del mercado)hacen del presente
catalogo una herramienta util y precisa en la
representacion grafica de la extensa gama de
mobiliario sanitario SANGRA.
Lavabos, Inodoros, Bides, Duchas, Urinarios,
Bañeras, Fragaderos, ..... |
|
CARPETA
SISTEMA AC
> [ Aprox. 35 archivos en formato .dwg ]
|
|
Ventanas de diferentes características:
[Ventana de dos hojas] [Ventana de dos hojas con
particiones interiores][Ventana de dos hojas
individuales y fijo central] [Ventana de dos
hojas y fijo lateral] [Ventana de una hoja]
[Ventana de una hoja con montante inferior
acristalado] [Ventana de una hoja con montante
ciego] [Ventana de una hoja con montante ciego y
regruesado de marco.] [Balconera tipo bandera] [Balconera
con una hoja] [Balconera con dos hojas] [Balconera
con una hoja y particiones interiores] [Ventana
de dos hojas sobre marco existente.] [Secciones
verticales.] [Secciones horizontales.]
|
|
CARPETA
BLOQUES
> [ Aprox. 500 archivos en formato .dwg
] |
|
- Si buscas algún bloque en particular en esta
carpeta, sólo tienes que revisar el nombre de
los archivos .dwg, ya que cada uno está nombrado
haciendo referencia al dibujo que contiene. Si
quieres agilizar la busqueda, te puedes servir
del buscador de Windows (Inicio-Buscar-Archivos
o carpetas...- D:)
De todas formas esta es una lista de lo que
puedes encontrar:
Animales, Muebles, Transportes, Personas,
Plantas, Sanitarios, Ascensores, Nortes,
Perfiles, .... |
|
CARPETA
L ROJAS
> [ Aprox. 877 archivos en formato .dwg
] |
|
|
- Pilares de diferentes medidas, Arboles,
Formatos de hojas de dibujo (A3, A4..),
Acometida de agua, Detalles de apoyos en vigas,
Sanitarios, Aleros, Alfeizar, Líneas
iluminación, Vehículos, Arbustos, Ascensores,
Arquetas, Puertas, Báculos, Rejas, Pilastras,
Capiteles, Bovedillas, Cercas, Muebles,
Columnas, Secciones pavimentos, Encepados,
Faroles, Extintores, Verjas, Perfiles,
Simbología electrica, Simbología fontanería,
Mesas, Simbolos de Nortes, Secciones de puertas,
Puentes, Arriostramientos, Secciones elementos
constructivos, Setos, Electrodomesticos, Vigas,
Leyenas, Zapatas, Zunchos, ...... |
|
CARPETA
MECANICA
> [ Aprox. 3000 archivos en formato .dwg
] |
|
- Todos los archivos de ésta carpeta contienen
dibujos relacionados con la MECÁNICA.
Los archivos ARJ contienen los dibujos en
formato DWG. Si está utilizando una versión
superior de AutoCad 13 , probablemente no pueda
realizar la instalación, aunque sí podrá
descomprimir los archivos ARJ y utilizar los
dibujos incluidos. |
|
CARPETA
NTE
> [ Aprox. 500 archivos en formato .dwg
] |
|
|
Si buscas algún bloque en particular en esta
carpeta, sólo tienes que revisar el nombre de
los archivos .dwg, ya que cada uno está nombrado
haciendo referencia a su nomenclatura en la NTE.
Si quieres agilizar la busqueda, te puedes
servir del buscador de Windows
(Inicio-Buscar-Archivos o carpetas...- D:) |
|
CARPETA
ELECTRICA
> [ Aprox. 190 archivos en formato .dwg
] |
|
|
- Todos los archivos de ésta carpeta contienen
dibujos relacionados con la simbología electrica. |
|
CARPETA
3daa 2>
[ Aprox. 150 archivos en formato .dwg ]
|
|
|
Dividido en tres carpetas podemos encontrar lo
siguiente: [ Carpeta CASAS ]
Archivos dedicados a mobiliario de interior:
mesas, sillas, sillones,... de diseño moderno. [
Carpeta CITROEN ] Dibujos de
alzados de coches de la marca citroen. [
Carpeta MECANICA ] Piezas mecánicas en
tres dimensiones al detalle.
---------------------------------------------------------------------------------------
CARPETA OBJETOS
>
[ Aprox. 800 archivos en formato .3ds ]
---- DE REGALO
Carpeta con objetos en formato .3ds, contiene
diferentes objetos en 3d, entre los cuales
armas, animales, anatomía, transportes,
deportes, robots, utensilios, vegetales,
escenas, naves, hogar, formas, logos, vehículos,
etc... que pueden ser de gran utilidad. |
|
|
|
