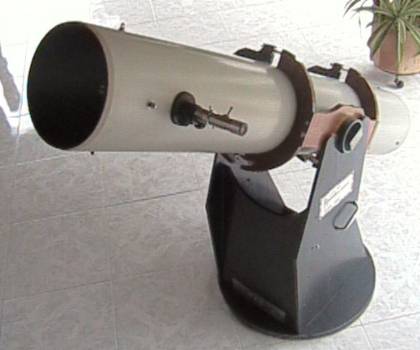

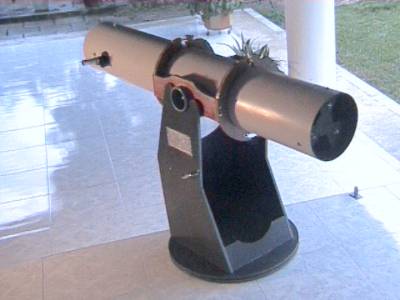

| A la derecha, el telescopio dobson terminado después de una labor de dos semanas. Los materiales fueron adquiridos en ferreterías - salvo los espejos y el focuser que fueron importados - entre los que están: -Un tubo PVC 12" -Láminas de conglomerado de 1.5 cm de espesor para la montura y la base del espejo primario. -Madera para las horquillas y la base a la montura. -Dos tapas de 4" como eje de altitud. -Barra roscada de 1/4" para el Spider del espejo secundario. -Tubo Pvc 1 1/2" para fijar el espejo secundario. -Polea de aluminio de 1 1/2" -Dos arandelas grandes. -Rolinera radial para girar la base y la montura en azimut. -Tachuelas para nivelar el sistema azimut. -Resortes para ajustar las orquillas. -Sujetadores de metal tipo visagra. -Lámina de metal para reforzar las horquillas. -Tornillos, tuercas, mariposas para la fijación de todas las piezas. -Pïntura negra mate para el interior del tubo y pintura laca para la madera. -Extensión de bajante de lavamanos de 1 1/4" para el focuser. -Pega y lija de varios tipos. |

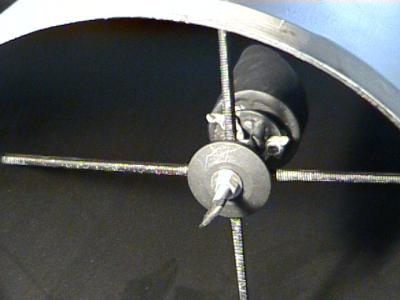

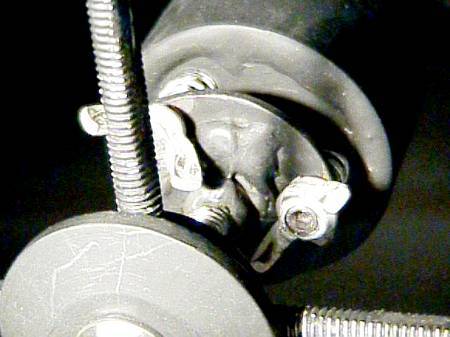

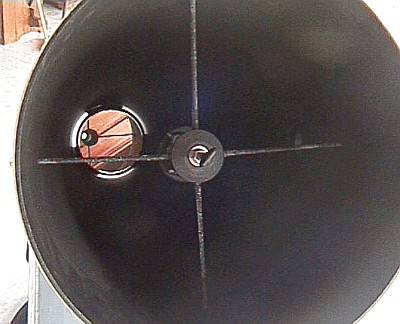

| Spider del espejo secundario: Consta de cuatro tornillos largos o barras con rosca de 1/4" cortada en cuatro barillas de 16cm de longitud, limados lateralmente para reducir su dimensión. A una polea de aluminio de 1 1/2" cortada por la mitad se le abren cuatro orificios, dispuestos en dos diámetros perpendiculares de la región más angosta de la polea. Una vez se le hace rosca a los orificios ya es posible atornillar las barras y proceder a limarlas en la dirección deseada (laminación). Esta forma en cruz sostiene al espejo secundario para el cual se construye un soporte móvil que va fijado sobre un tornillo. La polea sujeta al spider tiene una rosca en su centro para permitir la rotación del tornillo que desplaza la base del espejo secundario; este tornillo lleva enroscado unas tuercas en ambos lados de la polea para fijar su posición de recorrido. |

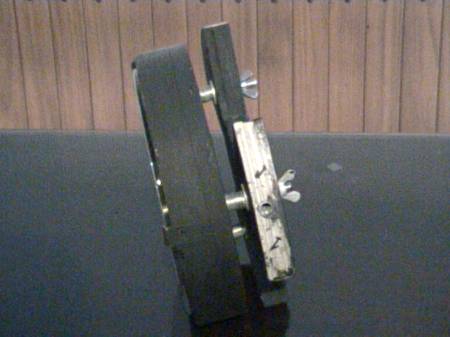

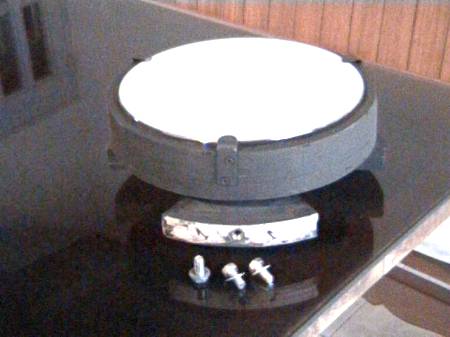

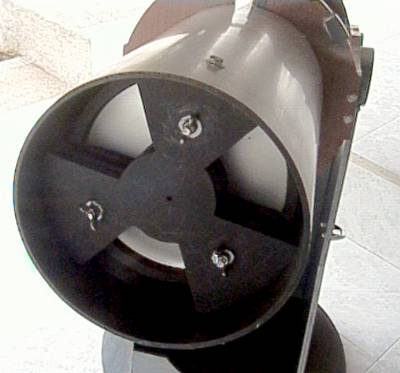

| Base del espejo primario: El soporte del espejo principal consta de dos piezas principales: la base del espejo y el soporte de esta base al tubo PVC. La primera consta de un anillo alto con un fondo en forma de dibujo radiactivo donde apoya el espejo; la forma permite una buena ventilación así como un buen apoyo al espejo pues buena parte de su superficie descansa en la madera. La otra parte consta de la misma figura de dibujo radiactivo que mediante tres tornillos, tres resortes y seis arandelas suspenden toda la base del espejo a este soporte, el cual tiene tres ramplús metálicos insertados en los bordes que le permiten fijar todo el sistema al tubo PVC. La elaboración es sencilla pues sólo hay que pegar láminas de contrachapado y cortarlas como es deseado. Para la base del espejo simplemente se corta un disco sobre el cual se pegan varios anillos; este disco es el fondo donde descansará el espejo y, por supuesto, hay que realizarle las ventilas. Para la otra pieza se pegan varios discos y se cortan debidamente, para luego abrir el orificio por donde entran los tornillos de ajuste, los cuales van pegados a la base que sujeta al espejo principal. Estos tornillos unen las dos piezaz y el juego necesario para la colimación es garantizado por los resortes firmemente acoplados. Finalmente se introduce el espejo principal y se termina de fijar con unas laminitas sujeta-vidrios. |

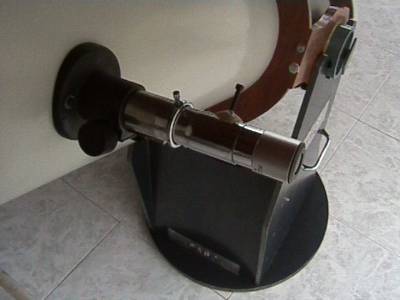

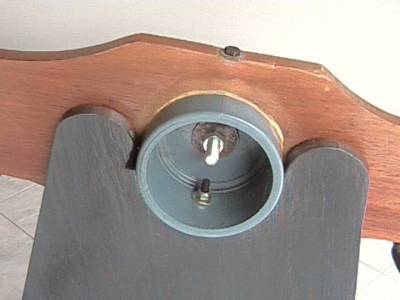

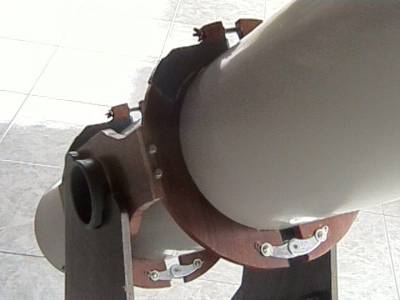

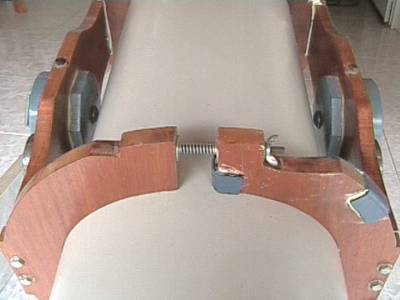

| La Horquilla como soporte para el tubo y sistema de Altura: Esta parte consta de una gran abrazadera que gira sobre la montura y que sostiene al tubo PVC. Para su construcción, se extraen dos discos de dos láminas de madera y en ellas se pegan dos tapones PVC. A cada lámina se fijan dos semi-anillas anchas las cuales se unen a otras en espejo mediante una articulación de aluminio como se ve en las fotos. Luego se practica un orificio tangencial en la union no articulada y se apreta toda la armadura con un tornillo-arandela-resorte como se ve en la foto inferior. En la fotografía inferior derecha se aprecia cómo el sistema descansa sobre la U que soporta la carga de toda la armadura y ademas permite el giro para los cambios en altitud del telescopio. |

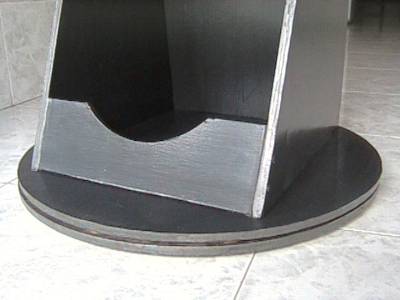

| Base Giratoria y sistema de azimut: Este sistema consta de dos grandes discos animados por la propiedad de un giro relativo, gracias a la presencia de una rolinera plana, sobre los cuales se fija toda la estructura que soporta el telescopio. El sistema en sí consiste de un disco al cual se practica un orificio central por donde entra el eje de la rolinera. Todo el contorno de este disco se rodea por tachuelas equispaciadas en la cara que recibe la carga del otro disco que deseamos girar. La misma cualidad de la rolinera se encarga de ajustar el otro disco al cual también se practica un orificio central para este efecto. Este disco superior lleva pegado cuatro láminas con forma de cajón con el diseño que se puede apreciar en las fotos. Próximamente se pondrán más fotos de la construcción y se podrá observar claramente el funcionamiento de la rolinera. |
| Focuser y tubos de extensión de aluminio: El ensamblaje del focuser se realiza después de haber fijado el espider y el espejo secundario. Hay que considerar la distancia a la cual debe ser montado el focuser, pues ésta debe responder a las características del espejo primario como la distancia focal del espejo principal y el trayecto que puede recorrer el espejo secundario. Una vez fijada la posción del espejo primario y del secundario entonces se procede a la apertura del orificio para fijar el focuser. |
| Prueba óptica: Esta fue la primera prueba del sistema óptico al apuntar el telescopio a una mata de mango. |
| Soporte del espejo secundario: Se corta una Tajada de 45° respecto la línea longitudinal del tubo PVC de 1 1/2", para hacer un biselado. Luego se toman dos arandelas grandes y se superponen para abrir tres orificios dispuestos como vértices de un triángulo equilátero, teniendo en cuenta centrarlo con respeco al ojo central de la arandela (los orificios deben quedar grandes respecto los tres tornillos cortos delgados que ajustan el soporte). Al extremo no biselado se le pega una de las arandelas. A la otra arandela se le suelda la tuerca que atornilla en el eje del spider (debe quedar lo más concéntrica y paralela - respecto al arandela - posible). Lo demás es simplemente enroscar la arandela con la tuerca en el tornillo del spider. Ahora sólo falta unir ambas piezas. Para ello necesitamos tres resortes de constante elástica no muy elevada, pero lo suficientemente alta como para sostener el peso del tubo, la arandela y el espejo secundario, así como para restringir su movimiento al cambiar de posición (para cuando se esté operando con el telescopio). Ahora se introducen los tres tornillos de adentro hacia afuera en el soporte del espejo, a través de los tres orificios de la arandela; se colocan los resortes (cortados si se quiere) y se introducen los tres tornillos en la otra arendela fijada al spider; después sólo se necesita de una mariposa o una tuerca y ya se tiene todo el sistema de ajuste. Toques delicados sobre las mariposas permitirán una futura colimación, pero hay que tener en cuenta el hecho de apretarlos lo suficiente como para que el espejo no se mueva al mover el telescopio. |
