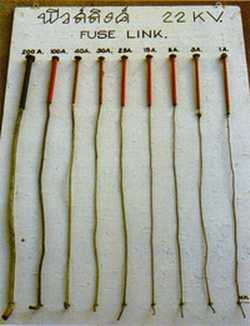

ฟิวส์ลิงค์
|
 |
ฟิวส์เส้น มีไว้สำหรับต่อเข้าคัทเอาท์อันเป็นทางผ่านของกระแสไฟฟ้า การต่อจะต่อเป็นรูปตัว S เพื่อให้เกิดความกระชับ แน่นหนาโดยง่าย เพราะการต่อแบบนี้เวลาขันตะปูควงทั้งด้านบนด้านล่างแล้วมันจะช่วยดึงให้เส้นฟิวส์ตึงโดยปริยาย ฟิวส์เส้นที่มีขายในท้องตลาดจะทำเป็นม้วน ๆ และบอกนัมเบอร์เอาไว้ หลักการทำงานของฟิวส์ คือ อาศัยการหลอมละลายของเส้นฟิวส์ (fuse strip) ซึ่งเป็นโลหะผสมที่มีจุดหลอมละลายต่ำนั่นเอง |
 |
ฟิวส์กระปุก นิยมนำมาใช้ตามบ้านเรือนทั่ว ๆ ไป แม้แต่ในโรงงานอุตสาหกรรม ฟิวส์ชนิดนี้มีตั้งแต่ขนาด 2 แอมแปร์ จนถึง 200 แอมแปร์ ฟิวส์แบบนี้บางครั้งเราก็นิยมเรียกว่า คาร์ทริดฟิวส์ (cartridge fuse) มีทั้งชนิดธรรมดาและแบบอัตโนมัติ คาร์ทริดจ์ฟิวส์ นั้นมีหลายชนิด นอกจากมีรูปร่างเป็นกระปุกแล้ว ยังมีลักษณะเป็นหลอดแก้ว เรียกว่า ฟิวส์หลอดแก้ว (glass cartridge fuse) ซึ่งมักนำไปใช้กับอุปกรณ์ไฟฟ้าที่ใช้กระแสไฟฟ้ามากนัก |
 |
|
 |

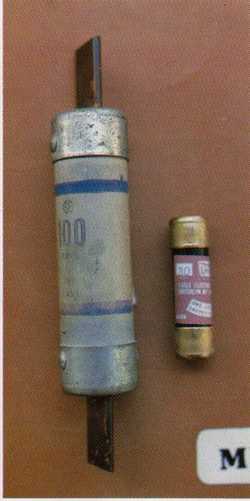

ฟิวส์กระบอก ฟิวส์ชนิดนี้มีทั้งชนิดใช้กับไฟฟ้าแรงสูง และไฟฟ้าแรงต่ำ ไม่ค่อยนิยมนำมาใช้ในบ้านพักอาศัย ส่วนใหญ่จะนำไปใช้ในโรงงานอุตสาหกรรม มีรูปร่างเป็นแบบทรงกระบอก เรียกว่า กระบอกฉนวน ส่วนปลายทั้ง 2 ข้างจะมีโลหะเป็นส่วนสัมผัส มีทั้งชนิดโลหะทรงกระบอกธรรมดา และโลหะสัมผัสใบมีด (knife blade หรือ blade contact) ฟิวส์แบบนี้มีขนาดตั้งแต่ 10 แอมแปร์ จนถึง 200 แอมแปร์ |
 |
ฟิวส์ใบมีด ฟิวส์ชนิดนี้มีทั้งการนำไปใช้กับไฟฟ้าแรงสูงและแรงต่ำเช่นกัน ตามบ้านพักอาศัยมักพบเห็นบ้าง มีรูปร่างเป็นรูปทรงสี่เหลี่ยม ส่วนที่ปลายทั้ง 2 ข้างจะเป็นแบบใบมีด (knife blade) เราจึงมักเรียกว่า ฟิวส์ใบมีด หรือ ฟิวส์ลิ้งค์ มีขนาดของฟิวส์ตั้งแต่ 6 แอมแปร์ จนถึง 1,250 แอมแปร์ |
 |
ฟิวส์ก้ามปู |
 |

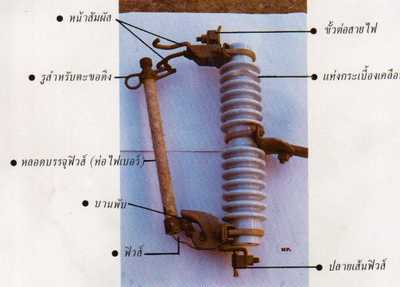

ดรอพเอาท์ฟิวส์ |
