| เครื่องมือที่จำเป็น |
|
| เครื่องมืที่จำเป็นต้องใช้ในการประกอบวงจร
เพื่อให้ผู้ทำงานได้ |
| ผลงานที่คงทนสวยงาม
ได้แก่ คีมตัดขนาดเล็ก , คีมจับปากยาว ,คีมจับปากสั้น , |
|
หัวแร้งขนาดไม่เกิน 30 วัตต์ และตะกั่วบัดกรี ที่มีส่วนผสม 60 / 40 |
| รู้จักอุปกรณ์ทุกชิ้น |
| เพื่อไม่ให้เกิดการผิดพลาดในการประกอบผู้ทำงานต้องรู้จักอุปกรณ์ทุกๆชิ้น |
| รู้ว่าขาไหนคืออะไร
และมีเทคนิคในการประกอบวงจรอย่างไร อุปกรณ์ |
| อิเล็คทรอนิคส์ต่างๆที่ต้องรู้จักมีดังต่อไปนี้ |
| |
| ตัวต้านทาน
( Resistor ) และการอ่านรหัสสี |
| ตัวต้านทานเป็นอุปกรณ์ที่จะพบได้ง่ายในวงจรอิเล็คทรอนิคส์สังเกตุได้ง่าย |
| จากรูปร่างที่เป็นท่อนขนาดเล็ก
สีลายสีต่างๆคาดอยู่รอบตัวทับบนสีพื้น |
| ปลายทั้งสองด้าน
เป็นลวดโลหะสำหรับบัดกรีได้ แถบสีที่คาดอยู่รอบตัวของมัน |
| จะเป็นรหัสบอกค่าความต้านทานของตัวมัน
และเปอร์เซนต์ความผิดพลาดของค่า |
| นั้นด้วย
แถบสีที่อยู่ชิดปลายใดปลายหนึ่งถือเป็นแถบสีที่ 1 แต่ละแถบมีรหัสดังรูป |

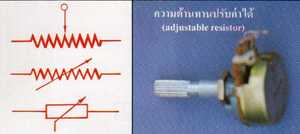

| ตัวต้านทานแบบปรับค่าได้
นอกจากจะมีตัวต้านทานแบบค่าคงที่แล้วยังมีตัว |
| ต้านทานแบบปรับค่าได้ซึ่งมีรูปร่างและสัญญลักษณ์ดังรูป
ค่าของความต้านทาน |
| จะบอกค่าใว้บนตัวถังชัดเจน |

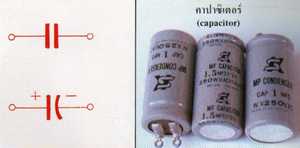

| ตัวเก็บประจุ(
Capacitor) |
| ตัวเก็บประจุมีหลายชนิดและขนาด
ส่วนมากค่าความจุของตัวมันจะมีบอกเป็น |
| ลายลักษณ์อักษรบนตัวมันเลย
บางชนิดก็บอกเป็นรหัส การใช้งานก็แตกต่างกันออกไป |
| เช่นแบบอิเล็คโตรไลต์เป็นแบบชนิดมีขั้วต้องต่อขั้วบวก
ขั้วลบ ให้ถูกต้อง ถ้าไม่มี |
| เครื่องหมายบอกที่ขั้วหรือตัวมัน
ให้ถือว่า ขายาวเป็นขั้วบวก ขาสั้นเป็นขั้วลบ |
| สำหรับรหัสเป็นตัวเลขจะเป็นดังนี้ |
| ตัวอย่างเช่น 103
K อ่านค่าได้ดังนี้ 10,000,000 pF |
| ซึ่งมีค่าเท่ากับ
0.01 mF
มีค่าความผิดพลาด 10 % |
|
| ไดโอด
( Diode ) |
| ไดโอดทำหน้าที่เรคติฟายเออร์ทำให้กระแสไหลได้ทางเดียว
การต่อไดโอดใน |
| วงจรจึงต้องคำนึงถึงทิศทางให้ถูกต้องด้วย
ไดโอด มีขนาดและการใช้งานแตกต่าง |
| กันออกไปตามพิกัดของมัน
รหัสเบอร์ของมันจะพิมพ์ติดอยู่ที่ตัวถังมีรูปร่างดังนี้ |
| |
| |
| |
| |
| |
| |
|
|
|
|
|
