Trabajo practico Nro 1
| Lista de elementos para la construccion de la punta logica. | |
| cantidad | elemento |
| 1 | Diodo emisor de luz rojo |
| 1 | Diodo emisor de luz verde |
| 2 | Resistencias 470 Ohm 1/4 Watt |
| 1 | Placa de circuito impreso preagujereada de 2,5 x 5 cm |
| 70 cm | Cable extra flexible color rojo |
| 1 | Cocodrilo negro |
| 1 | Cocodrilo rojo. |
| Estaņo, caja de montaje etc. | |

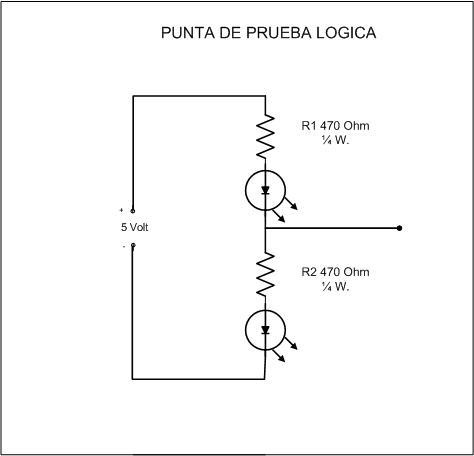

Teoria de funcionamiento:
Existe la necesidad en la practica de la reparacion de circuitos logicos poder definir si una dada seņal de salida de un componente o elemento es positiva o negativa respecto a la fuente, este sencillo probador permite determinar la polaridad de dicha salida.
Para ello este dispositivo se conecta a la propia fuente de alimentacion del equipo en cuestion, la cual debera estar en el rango de 5 a 12 volt de cc y de acuerdo a la polaridad de la salida se encendera el led rojo si es positiva o verde si es negativa, en cambio si la salida no se encuentra polarizada no encendera ninguno de los leds.
