ESPECTROGRAMA DE FONEMAS VOCÁLICOS DEL ESPAÑOL

Mariano de Vierna y Carles-Tolrá.
Santander, sept. 2001.
[email protected]

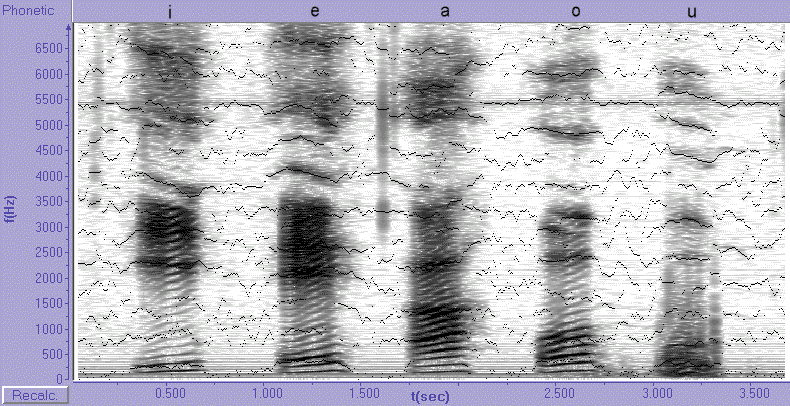

Imagen 1: Espectrograma a banda ancha 300 Hz

Las líneas finas discontinuas horizontales no son parte del espectrograma están para marcar los formantes y las dibuja el programa con que está hecho (ver información al final) de manera automática. Los formantes son las franjas más anchas oscuras y horizontales que muestran las resonancias bucales del sonido fundamental producido por las cuerdas bucales, el cual se corresponde con la parte más baja (véase también la tercera imagen abajo). Como puede leerse en la parte izquierda de la imagen se incluye hasta los 7000 Hz de frecuencia, aunque para los fonemas vocálicos -como son estos- las parte de más interés es hasta los 3000 Hz más o menos (más abajo en esta página puede verse una imagen de esta parte explicándolos). En el margen superior de la imagen está escrito el fonema a que corresponde cada columna del sonido reflejado en el espectrograma. En el margen inferior se puede leer la duración (1.000 = 1 segundo, 1.500 = 1 segundo y medio, ...).

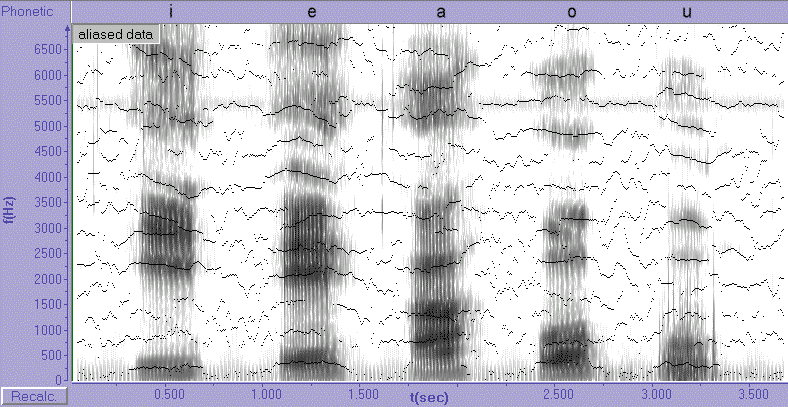

Imagen 2: Espectrograma a banda estrecha 45 Hz

Esta imagen corresponde a los mismos sonidos que la anterior solo que obtenida con resolución de banda estrecha 45 Hz. Pueden verse muy numerosas franjas delgadas horizontales que son más fuertes donde en la imagen de arriba se veían franjas sólidas, estas franjas corresponden asimismo a las resonancias o armónicos del sonido fundamental de las cuerdas bucales en las cavidades bucal y nasal, pero reflejan sobretodo la entonación con que se han pronunciado los fonemas, la franja más inferior es la que se usa para describir la entonación.

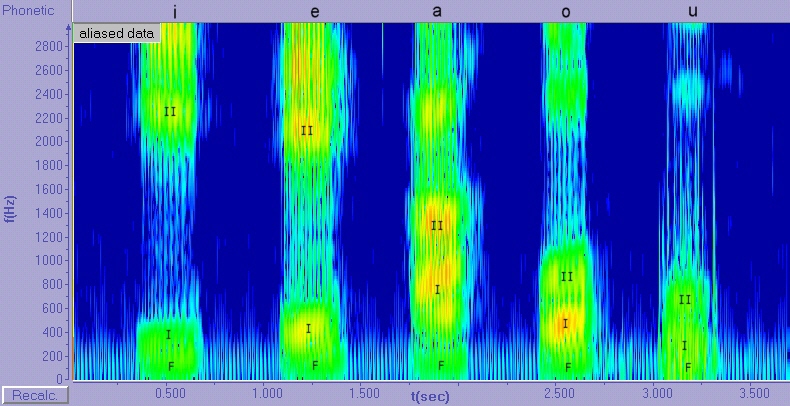

Imagen 3: Detalle de los primeros formantes

Se ha marcado con II los segundos formantes (dependiente de la anterioridad-posterioridad del fonema vocálico), con I el primer formante (dependiente de la apertura bucal) y con F el fundamental, el cuál a diferencia de los formantes I y II que corresponden a resonancias o armónicos que se producen en la boca provenienen directamente del sonido producido la laringe por las cuerdas bucales.
Puede verse como el formante I es bajo para los fonemas /i/ e /u/ y más alto para el fonema /a/ y que el formante II es más alto para el fonema /i/ y baja gradualmente hasta el /u/, siguiendo el orden descendente /i/ - /e/ - /a/ - /o/ - /u/.
Así, se puede definir cada fonema vocálico de acuerdo a la posición de estos dos formantes I y II.
El fundamental, señalado con F en la imagen, depende del sonido producido por las cuerdas bucales de acuerdo a su mayor o menor tensión, mientras que el resto de los formantes que se encuentran por encima, dependen de la modulaciòn de las resonancias del fundamental en las cavidades bucales, ya haciendo que la cavidad de resonancia se alarge o acorte, se retrase o se adelante y la apertura de salida se abra, se estreche o se redondee.

Se puede comparar esta imagen con las anteriores para ver las correspondencias de los formantes.

Las tres imágenes se han obtenido mediante el programa "Speech Analyzer" que se puede encontrar en la web del Summer Institute of Linguistics:

www.sil.org
