ไบโพลาร์ทรานซิสเตอร์(Bipolar Transistor)
ไบโพลาร์ทรานซิสเตอร์เป็นอุปกรณ์เซมิคอนดักเตอร์โดยสามารถใช้กระแสไฟน้อยๆควบคุมการไหลของกระแสปริมาณมากๆ ซึ่งก็อาจจะเรียกทรานซิสเตอร์ว่าเป็นตัวขยายสัญญาณก็ได้(Amplifier) ไปโพลาร์ทรานซิสเตอร์มีอยู่สองแบบคือ NPN และ PNP
วงจรในรูปข้างล่างเป็นวงจรที่ใช้ ทรานซิสเตอร์ทำหน้าที่เป็นสวิทช์
Basic Transistor Switches

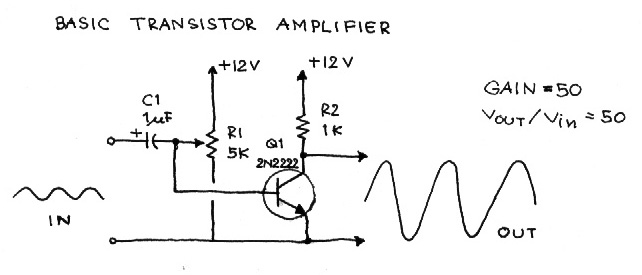

ส่วนในรูปนี้ใช้เพื่อขยายสัญญาณที่ป้อนเข้ามา คาบของเอ้าพุทจะเท่ากับอินพุทแต่แอมพลิจูดจะมากขึ้น รายละเอียดที่ลึกกว่านี้ก็คงต้องเรียนวิชา Electronics Engineering นะตรงนั้นบอกรายละเอียดทุกอย่าง ถ้าจะได้ได้สุดยอดของ ทรานซิสเตอร์ก็ต้องวิชา Advance Electronics Engineering น่าจะเป็นประมาณตอนปีสามประมาณนั้น ลองลงดูซิ จะสนุกมากเลย
Basic Transistor Amplifoer

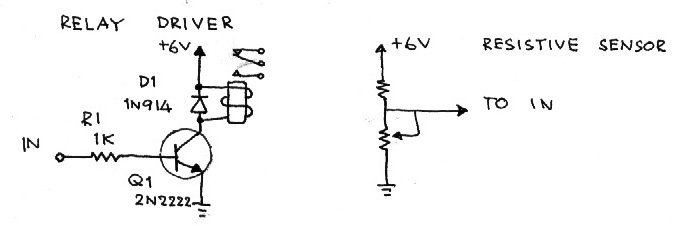

Relay Drive
Relay จะทำงานเมื่ออินพุทเป็น positive
สามารถนำไฟเลี้ยงมาเป็นอินพุดได้โดยใช้วงจรในรูปด้านขวาอาศัยการปรับค่าความต้านทานเพื่อหาความต่างศักย์ที่เพียงพอที่จะทำให้ทรานซิสเตอร์ทำงาน

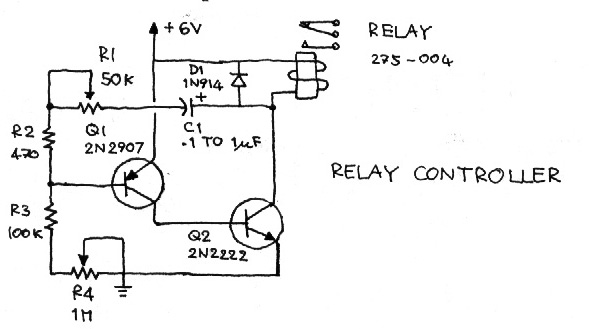

Relay Controller
วงจรนี้ R1 และ C1 จะควบคุมการทำงานของ Relay โดยส่ง pulse ออกมาทำให้ Relay ทำงานเป็นจังหวะ สามารถนำไปใช้ในไฟกระพริบได้เลย

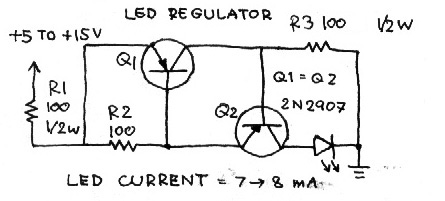

Led Regulator
ทรานซิสเตอร์จะทำให้กระแสที่ป้อนให้กับ LED มีค่าคงที่ มีประโยชน์มากกับวงจรที่สามารถป้อนไฟเลี้ยงได้หลายระดับ สังเกตุไฟที่ป้อนเข้ามา เป็นไปได้ตั้งแต่ 5-15 โวลท์(ต้องเอาไปใช้กับ Power supply น่าจะดีนะ)
