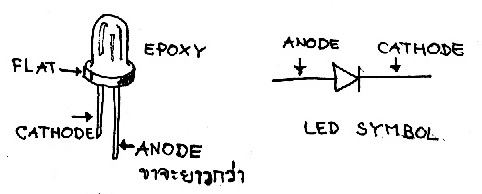

Light-Emitting Diodes
Led เป็นไดโอดชนิดหนึ่งที่ให้แสงที่มีความถี่ออกมาแตกต่างกันตามกระแสที่ไหลผ่านตัวไดโอด

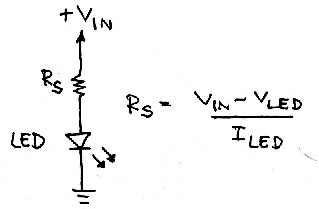

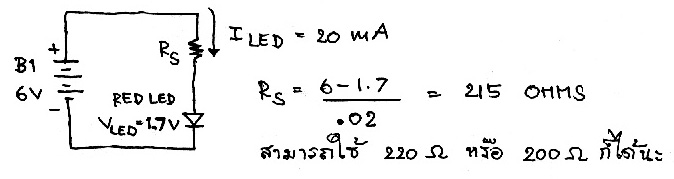

เมื่อต้องการใช้ LED ควรต่อตัวต้านทานอนุกรมกับวงจร เพื่อจำกัดจำนวนกระแสที่ไหลผ่าน LED ซึ่งมีสูตรดังนี้ Rs=(Vin-Vled)/I
Vled คือค่าความต่างศักย์ที่ตกคร่อม LED ซึ่งมีขอบเขตตั้งแต่ 1.3 โวลต์ถึง 2.5 โวทต์ ซึ่งความต่างศักย์ที่ตกคร่อมนี่เองที่ทำให้สีที่เปล่งออกมาจะมีความแตกต่างกัน

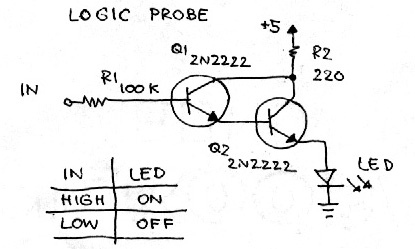

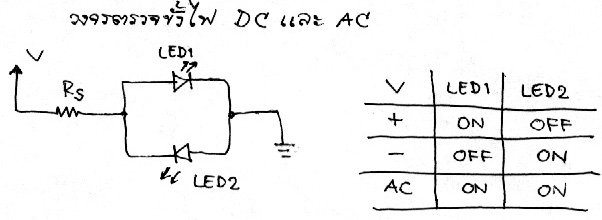

ตัวอย่างวงจร ที่ประกอบไปด้วย LED

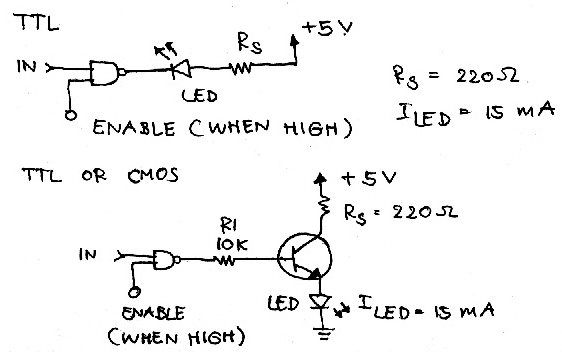

ตัวอย่างการใช้สัญญาณที่ดิจิตอลเพื่อทำให้ LED ทำงาน
ค่า Rs=220 โอมส์จะทำให้ LED มีแสงเป็นสีแดง

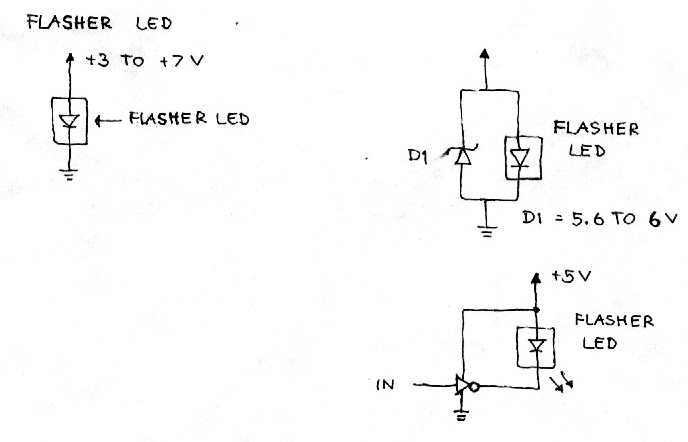

Flasher LEDs
เป็นวงจรรวมที่ทำให้ LED เปล่งแสงออกมา 2-6 ครั้งใน 1 วินาที
ในวงจรสามารถนำซีเนอร์ไอโอดมาใช้เพื่อควบคุมความต่างศักย์ที่ตกคร่อง Flasher LED นอกจากนั้นยังสามารถใช้สัญญาณจาก TTL เพื่อทำให้ Flasher LED เปล่งแสงออกมาได้ตามรูปทางขวาล่าง

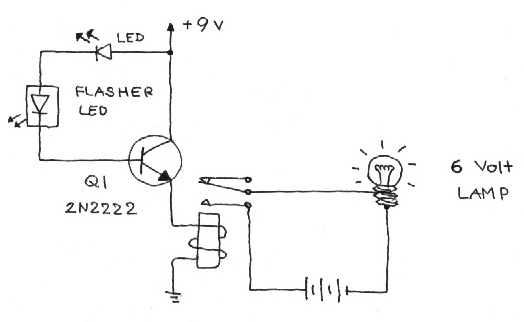

Power Flasher
วงจรดังกล่าวใช้ Flasher LED เพื่อเป็นตัวไบอัสทรานซิสเตอร์ เพื่อให้ไปสวิทช์ตัวรีเลย์ เพื่อใช้กับวงจรที่มีกระแสสูงๆได้ สำหรับ รีเลย์ในรูปควรใช้ ขนาด 6-9 โวลท์ 500 โอมห์

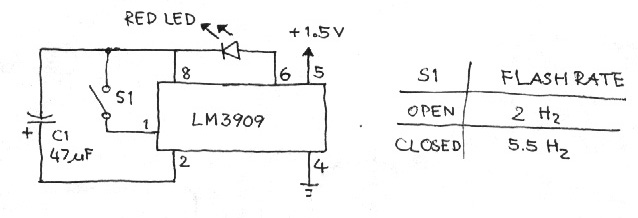

ใช้ไอซีเพื่อทำให้ LED เป็น Flasher LED

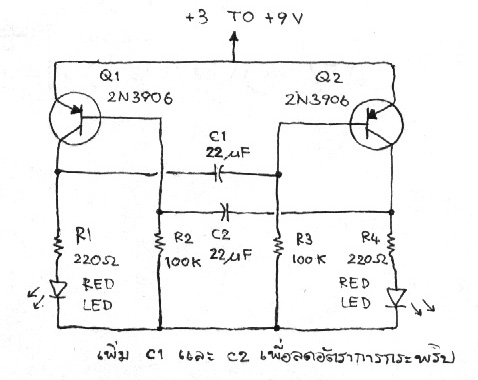

Dual Led Flasher
วงจรนี้จะทำเปล่งแสงออกมา1-2 ครั้งต่อวินาที

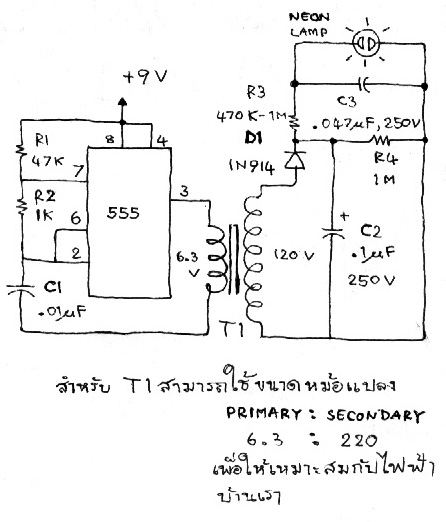

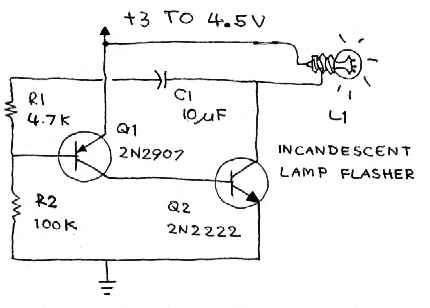

Neon Lamp Flasher
