งูดินโมรีโมท Futaba Skysport4 เป็น 7 ch

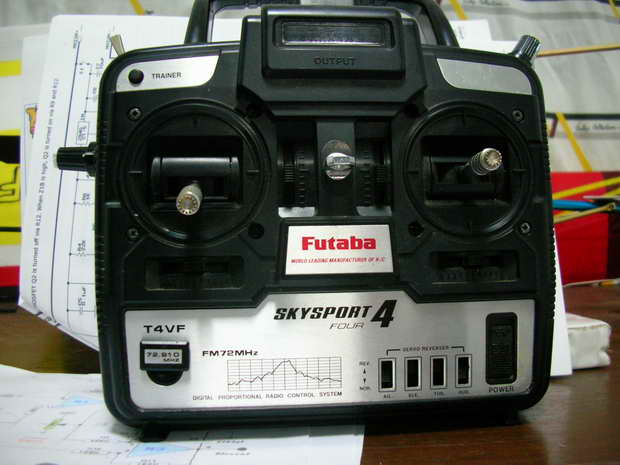

ผมมีรีโมท Futaba Skysport4 รุ่นหน้าดำมีเข็ม อยู่ตัวหนึ่ง ซื้อมาตั้งแต่เริ่มเล่นเครื่องบินไฟฟ้าใหม่ ๆ ตอนซื้อมาราคาชุดละ 5,000 บาท อายุอานามเกือบ 4 ปี แล้วครับ ผมใช้กับเครื่องบินไฟฟ้าในระยะแรก ๆ ต่อมาพอเริ่มเล่น ฮ ก็เอามาใช้กับ ฮ โดยบังคับแบบ 4 ช่อง ใช้สาย Y ต่อกับช่องคันเร่งและเซอร์โวยก pitch ก็ยังสามารถใช้ได้ดี ปัจจุบันราคารีโมทมือสองเหลือแค่ 1,200-1,500 บาท รีโมทตัวนี้สามารถดัดแปลงเพิ่มช่องเป็น 5 ช่องได้ง่าย ๆ ด้วยการเพิ่มสวิตช์ หรือถ้ามีฝีมืออีกหน่อยก็สามารถเพิ่มเป็น 7 ช่องได้ครับ จากการศึกษาข้อมูลในเวป และร่วมกันทดลองกับเพื่อน ๆ ในเวปหลายท่านเช่นคุณ Domino คุณ wit คุณ Noneam คุณ pstp โดยได้รับคำแนะนำจากคุณ TNP ทำให้ผมสามารถดัดแปลงเพิ่มเป็น 7 ช่องได้สำเร็จ (ดูรายละเอียดใน เวปบอร์ดของ Weekendhobby.com)
ผมจึงขอถ่ายทอดประสบการณ์การโม Futaba Skysport4 หน้าดำของผมให้เพื่อนๆ เป็นแนวทางให้ผู้ที่ต้องการดัดแปลงได้มีข้อมูลครับ
อุปกรณ์ที่ควรมี ในการโม Futaba Skysport4
1.มีดคัตเตอร์คม ๆ สำหรับการตัดลายวงจร
2.หัวแร้งขนาด 20-30 วัตต์ ปลายแหลมๆ เพราะจุดบัดกรีเล็กมาก ๆ
3.ที่ดูดตะกั่ว เผื่อว่าบัดกรีพลาดไปโดนจุดอื่น
4.ดิจิตอลมัลติมิเตอร์ จำเป็นมาก เพื่อจะวัดว่ามีการลัดวงจรหรือไม่ ตัดลายวงจรขาดดีแล้วหรือไม่ ไฟเข้าวงจรหรือไม่ ฯลฯ
5.ออสซิลโลสโคป หรือโปรแกรมออสซิลโลสโคป เพื่อวัดสัญญาณ pulse ว่าออกมาถูกต้องหรือไม่ ผมใช้โปรแกรม Zelscope เป็น shareware ใช้ได้ 30 วัน สามารถใช้การได้ดี
แนวความคิดในการโม
ก่อนจะเริ่มลงโม ผมขอเล่าถึงแนวคิดทางทฤษฎีสักเล็กน้อย เพื่อจะได้มีความเข้าใจในสิ่งที่เรากำลังจะทำลงไปครับ
รีโมท Futaba Skysport4 นี้ มีหัวใจสำคัญอยู่ที่ ไมโครคอนโทรลเลอร์ เบอร์ FP6335 ซึ่งเป็นมันสมองสั่งการในการรับสัญญาณแรงดันไฟฟ้าจากสติ๊กทั้ง 4 ช่อง ซึ่งมี Variable Resister ขนาด 5K หรือที่เราเรียกว่าโวลลุมทำหน้าที่เป็นตัวแบ่งแรงดันให้มีขนาด 0-5V. ก่อนป้อนเข้า FP6335 จากนั้น FP6335 จะสร้าง pulse จำนวน 5 ลูก โดยลูกที่ 1-4 จะเป็นสัญญาณช่องที่ 1-4 ที่มีความกว้างของ pulse ประมาณ 0.5-1.5ms ตามสัดส่วนแรงดันที่ได้รับจากสติ๊กแต่ละช่อง ส่งออกไปยังภาคส่ง RF เพื่อส่งคลื่นวิทยุออกไป สำหรับ pulse ลูกที่ 5 จะเป็นสัญญาณช่องที่ 5 แต่ยังไม่สามารถควบคุมได้เนื่องจากทาง Futaba ไม่ได้ต่อสวิตช์ควบคุมมาให้
การเพิ่มเป็น 5 ช่อง จึงสามารถทำได้ง่าย ๆ ด้วยการซื้อสวิตช์เปิดปิดมา 1 ตัว แล้วต่อกับช่องสัญญาณ ขาเข้าของช่องที่ 5 ก็สามารถควบคุมช่องที่ 5 ได้แล้ว โดยช่องที่ 5 นี้ จะมีสถานะแค่ on/off เท่านั้น ไม่สามารถควบคุมด้วยโวลลุมเหมือนช่องที่ 1-4 อันนี้เป็นการออกแบบ Futaba Skysport4 แบบเดิม ๆ ครับ
คราวนี้ถ้าอยากจะโมเป็น 7 ช่องมีแนวทางอย่างไร
เนื่องจาก FP6335 นอกจากจะใช้ใน Futaba Skysport4 แล้ว ยังใช้ใน Futaba Skysport6 ซึ่งเป็นรีโมท 6 ช่อง ในคลาสเดียวกันด้วย แสดงว่า หากจัดสัญญาณของ FP6335 และเพิ่มอุปกรณ์เลียนแบบ Futaba Skysport6 ก็สามารถ เพิ่มเป็น 6 ช่องได้ ซึ่ง Futaba Skysport6 เอง ก็สามารถโมเพิ่มเป็น 7 ช่องได้อีกด้วย ดังนั้นหากนำวิธีดังกล่าวทั้งหมดมาโมกับ Futaba Skysport4 ของเราก็สามารถโมให้เป็น 7 ช่องได้
มาเริ่มลงมือกันดีกว่าครับ

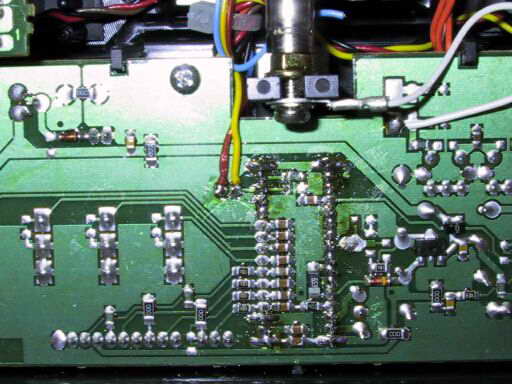

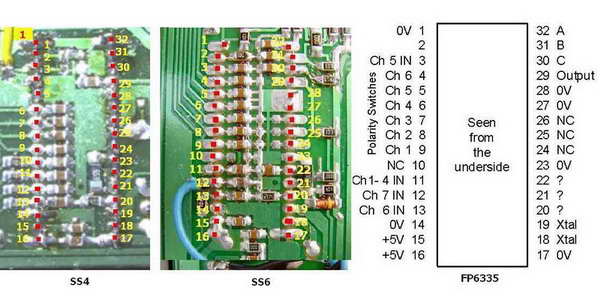

ใช้ไขควงหัวแฉก ไขสกรูจำนวน 4 ตัว ที่ฝาหลังของรีโมทออก จะเห็นแผงวงจรทั้งหมด โดยจะเห็นขาด้านล่างของ FP6335 จำนวน 32 ขา บัดกรีอยู่กับแผงวงจร การอ้างอิงเลขขาในที่นี้จะอ้างอิงจากด้านล่างเพื่อความสะดวก แต่จะกลับกับขาจริงซึ่งอ้างอิงจากด้านบนนะครับ

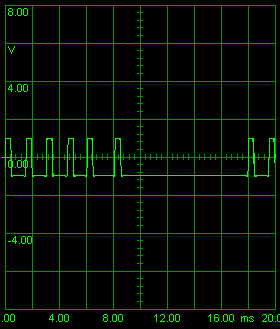

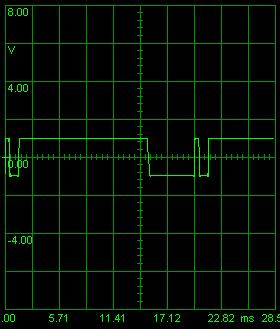

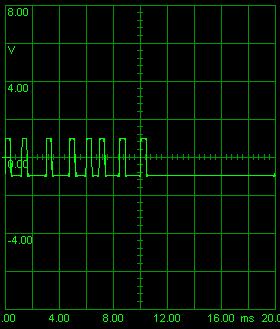

เพื่อความเข้าใจที่ดี ขอให้เพื่อน ๆ เปิดรีโมท แล้วใช้ Scope วัดสัญญาณจากขา 29 ซึ่งเป็นขาที่ส่ง pulse ไปยังภาค RF เทียบกับกราวด์ จะเห็นว่ามี pulse ออกมา 5 ลูก
จากนั้นลองโยกสติ๊กทั้งหมดไปมา จะเห็นความกว้างของ pulse ลูกที่ 1-4 มีการเปลี่ยนแปลง ส่วนลูกที่ 5 ยังคงที่
เรามาเพิ่มสวิตช์ช่องที่ 5 กันก่อน
อุปกรณ์ที่ใช้มีดังนี้
สวิตช์โยกปิดเปิด 1 ตัว
คาปาซิเตอร์ 22nf 1 ตัว

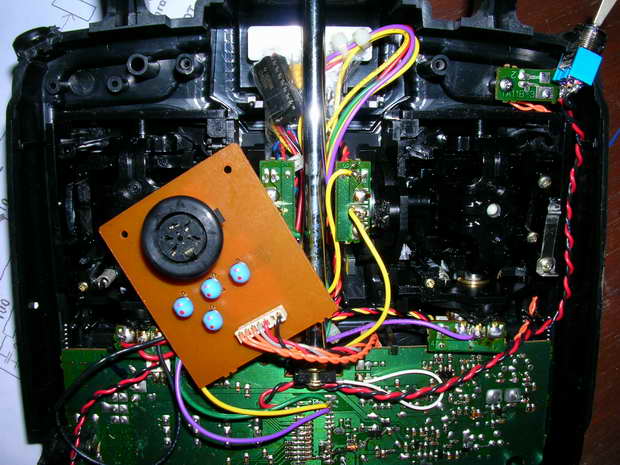

ติดตั้งสวิตช์ที่มุมบนด้านซ้ายของรีโมท หรือที่อื่นตามสะดวก สำหรับควบคุมช่องที่ 5
ต่อสายไฟจากสวิตช์เส้นหนึ่งมาเข้าที่ขา 3 ของ FP6335 อีกเส้นหนึ่งลงจุด กราวด์ที่แผงวงจร แล้วต่อคาปาซิเตอร์คร่อมระหว่างขา 3 กับกราวด์เพื่อป้องกันสัญญาณรบกวน
ลองใช้ scope วัดสัญญาณจากขา 29 แล้วลองเปิดปิดสวิตช์ช่องที่ 5 จะเห็น pulse ลูกที่ 5 มีการเปลี่ยนแปลง แสดงว่าเราเพิ่มช่องที่ 5 ได้สำเร็จแล้ว ง่ายจัง
การเพิ่มช่องที่ 6-7 ออกจะยุ่งหน่อยนะครับ

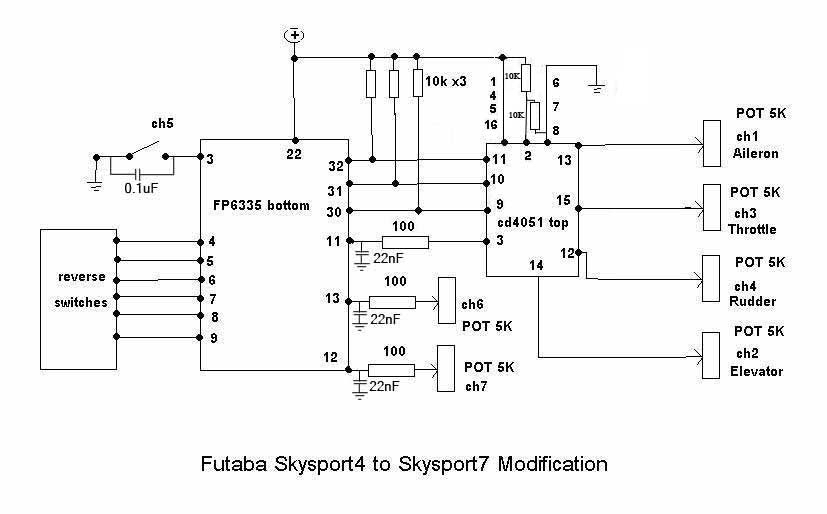

การเพิ่มช่องที่ 6-7 ค่อนข้างวุ่นวายและละเอียดอ่อนครับ เพราะต้องจัดขาสัญญาณของ FP6335 ใหม่ ตัดต่อลายวงจรและเพิ่มอุปกรณ์อีกเล็กน้อย ลองมาดูวงจรของ Skysport7 แบบสมบูรณ์กันเลย ต้องขออนุญาตนำภาพสมบูรณ์ของคุณ wit จากเวปของ Weekendhobby.com ครับ
อุปกรณ์ที่ต้องใช้มีดังนี้
ไอซี เบอร์ cd4051 จำนวน 1 ตัว สำหรับถอดรหัส
ซอกเก็ตไอซีขนาด 16 ขา ผมใช้ขาซอกเก็ตแทนแผ่นปริ๊นต์สำหรับเชื่อมอุปกรณ์ทั้งหมด เพื่อให้มีขนาดกะทัดรัด
โวลลุม 5KB จำนวน 2 ตัว สำหรับควบคุมช่องที่ 6,7
รีซิสเตอร์ 10k 1/4W จำนวน 5 ตัว สำหรับ pull ไฟเข้าไอซี
สวิตช์ปิดเปิด จำนวน 2 ตัว สำหรับเป็นสวิตช์ reverse ของ ช่องที่ 5,6 ส่วนช่องที่ 7 ไม่สามารถต่อสวิตช์ reverse ได้ครับ
ก่อนจะเพิ่มอุปกรณ์เราต้องตัดต่อลายวงจรที่สำคัญหลายจุดครับ เตรียมคัตเตอร์กับมัลติมิเตอร์และ scope ให้พร้อม
ขั้นแรก ดูลายวงจรที่ขา 22 และ 23 จะเห็นว่าทั้งสองขาเชื่อมกันลงกราวด์อยู่ ให้ตัดลายวงจรแยกขา 22 ออกมาให้ลอยไว้ ส่วนขา 23 คงต่อลงกราวด์เหมือนปกติ

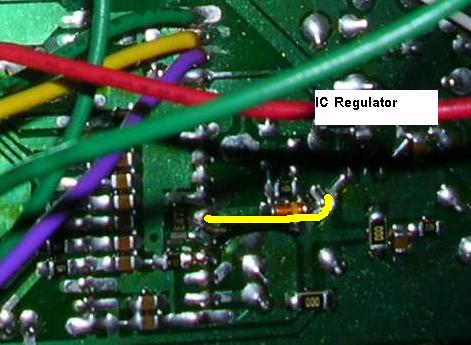

จากนั้นมองถัดไปทางขวาเล็กน้อยจะเห็นบนแผงวงจรมีไอซีเร็กกูเลเตอร์แปลงไฟจาก 12V. ของแบตเตอรี่เป็น 5V. ให้ต่อสายไฟจากขา 22 เข้าสู่จุดไฟบวก 5 V.
หลังจากนั้นใช้ scope วัดสัญญาณที่ขา 29 จะเห็นว่ามีสัญญาณ pulse ออกมา 7 ลูกแล้วครับ
ลองโยกสติ๊กทั้งสองข้าง และสับสวิตช์ช่องที่ 5 จะเห็นว่า สัญญาณช่องที่ 1-4 มันรวมกันอยู่ แต่ช่องที่ 5 ที่ 6 และที่ 7 สามารถใช้ได้ปกติ จึงต้องมีการถอดรหัสสัญญาณช่องที่ 1-4 ต่อไปครับ
ขอให้สนุกครับ
[email protected]4 ธันวาคม 2549
มาเริ่มต่อวงจรถอดรหัสได้แล้วครับ
สำหรับวงจรถอดรหัส ใช้ไอซีเบอร์ cd4051 รับสัญญาณ C,B,A จาก FP6335 เพื่อจะแยกช่องสัญญาณ ch1-4 เพื่อความสะดวกกะทัดรัดผมจึงใช้ซ็อกเกตไอซีเป็นตัวโยงอุปกรณ์ต่าง ๆ แทนการใช้แผ่นปริ๊นต์ ทำให้ประหยัดเนื้อที่และสะดวกมาก

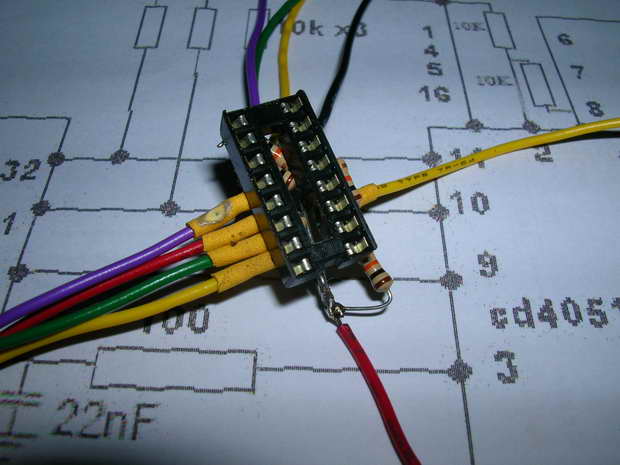

ขั้นตอนแรก คือต่อตัวต้านทานขนาด 10k ทั้งห้าตัวลงบนขาของ socket IC ก่อนตามวงจรครับ
การอ้างอิงขาของไอซี cd4051 ในที่นี้ใช้การอ้างอิงแบบมาตรฐานนะครับ คือมองตำแหน่งขาจากด้านบน ไม่ใช่มองจากด้านล่างเหมือน FP6335 ระวังจะสับสนกันนะครับ
ขา 1,4,5,16 ต่อรวมกัน แล้วต่อสายไฟโยงออกมาเพื่อจะไปเข้าไฟบวก 5V. ของแผงในรีโมท
ขา 9,10,11 แต่ละขาต่อกับขา ตัวต้านทาน 10K แล้วขาอีกด้านหนึ่งของตัวต้านทานก็รวมกันไปเข้าไฟบวกที่ขา 1,4,5,16 นอกจากนี้ที่ขา 9,10,11 จะต้องต่อสายไฟโยงออกมาเป็น 3 เส้น เพื่อจะต่อเข้าขา 30,31,32 ของ FP6335 ด้วย
ขา 3 ต่อสายไฟโยงออกมาเพื่อจะไปเข้าจุดต่อตัวต้านทาน 100 โอห์มของแผงในรีโมท ซึ่งมีลายวงจรไปเข้าขา 11 ของ FP6335
ขา 6,7,8 ต่อรวมกัน แล้วต่อสายไฟโยงออกมาเพื่อจะไปเข้าจุดกราวด์ของแผงในรีโมท
ขา 2 ต่อกับ ตัวต้านทาน 10K จำนวน 2 ตัว ตัวหนึ่งแยกไปเข้าไฟบวกที่ขา 1,4,5,16 อีกตัวหนึ่งแยกไปต่อกับขา 6,7,8 เพื่อลงจุดกราวด์
ขา 12,13,14,15 แต่ละขา ต่อสายไฟโยงออกมาเป็น 4 เส้น เพื่อจะไปเข้าขากลางของโวลลุม 4 ตัว ในสติ๊กทั้งซ้ายและขวา เป็นการแยกการควบคุมช่องที่ 1-4
การต่อจุดต่าง ๆ ควรสวมท่อหดลงไปด้วยเพื่อป้องกันการลัดวงจรครับ

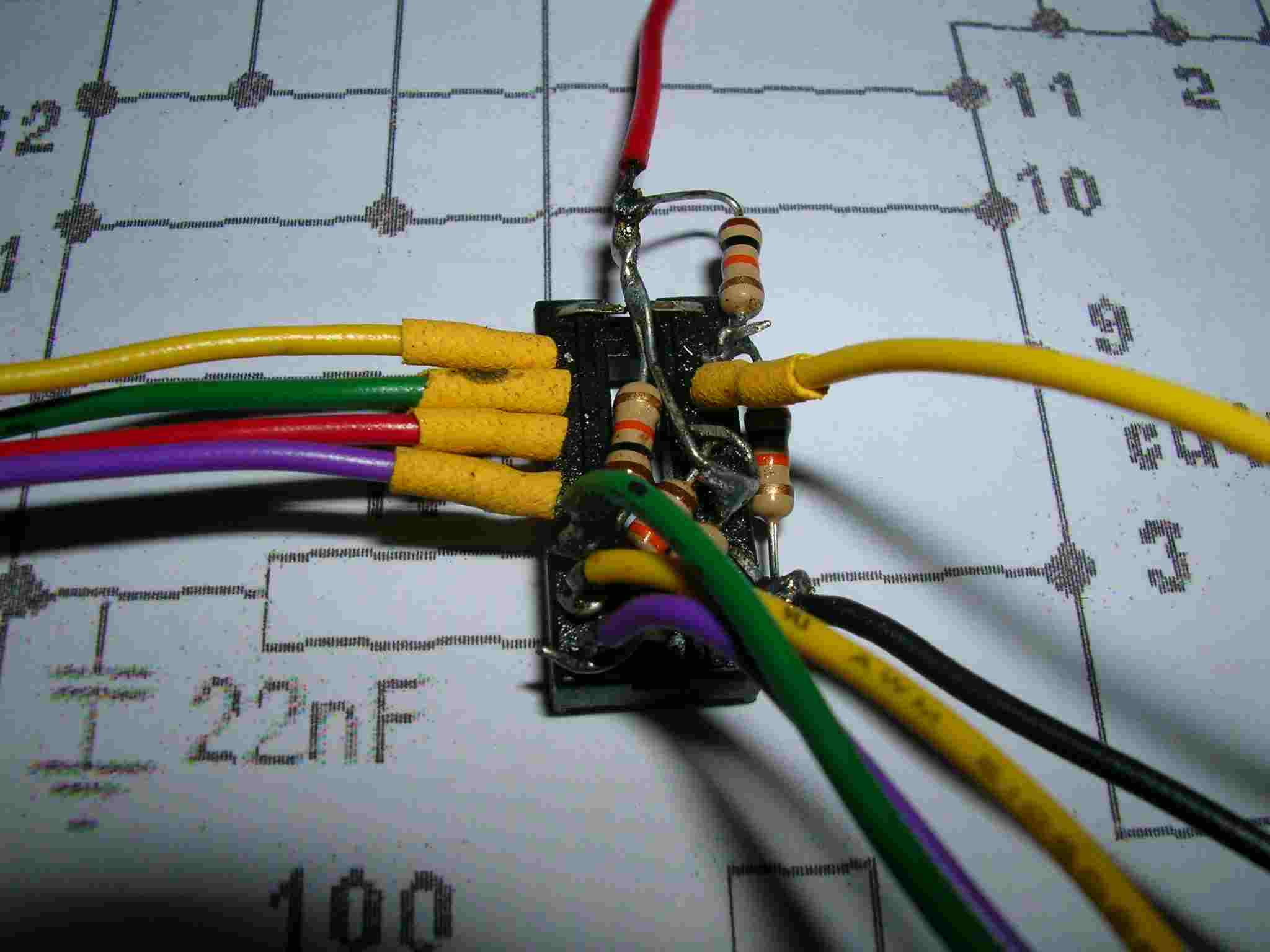

เมื่อทำเสร็จแล้วจะเห็นเป็นโมดุลของวงจรถอดรหัส ที่มีสายไฟโยงออกมา 10 เส้น เพื่อนำไปต่อเข้าจุดต่าง ๆ บนแผงวงจรครับ โดยสายไฟทั้ง 10 เส้นไปต่อจุดต่าง ๆ คือ

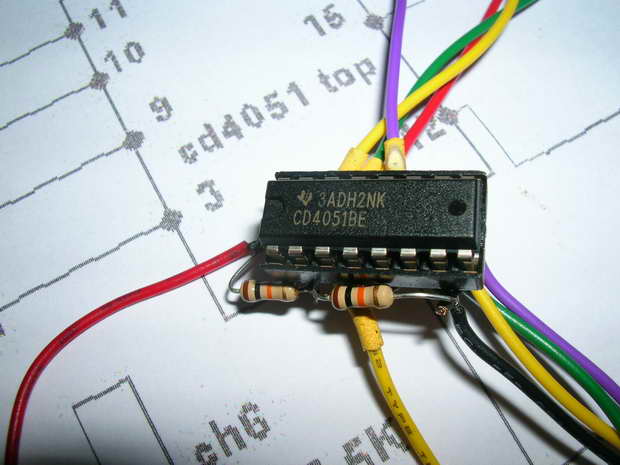

ลองเสียบไอซี cd4051 ลงในโมดุลแล้ว ดูเท่ไม่หยอก
เสร็จแล้วเอาโมดุลวางไว้ก่อนครับ
มาตัดต่อลายวงจรกันอีกสักหน่อย

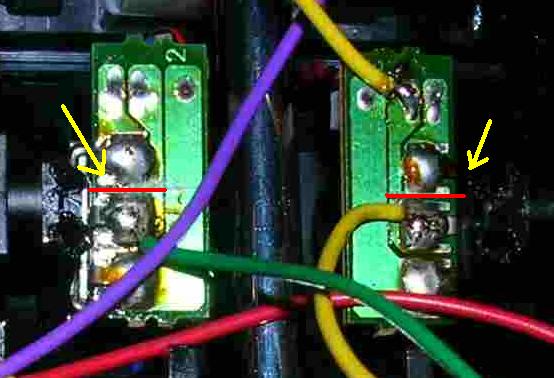

เนื่องจากโวลลุมทั้งสี่ตัวของสติ๊กซ้ายขวา จะต้องย้ายขากลางมาเข้าที่โมดุลถอดรหัส ดังนั้นจึงต้องตัดลายวงจรที่ไปเข้าขากลางของโวลลุมทั้งหมดออก ผมไม่อยากตัดลายวงจรที่แผงวงจรใหญ่ จึงใช้วิธีตัดลายวงจรบนแผ่นปริ๊นต์เล็ก ๆ ที่ติดอยู่ตรงขาโวลลุมแทนครับ ใช้มีดกรีดลายวงจรที่เข้าขาตรงกลางของโวลลุมทั้งสี่ตัวให้ขาดออกจากกัน
มาดูที่แผงวงจรใหญ่ ดูขา 30,31,32 ของ FP6335 เดิมจะต่อร่วมกันลงกราวด์อยู่ เราต้องใช้มีดคัตเตอร์กรีดแยกแต่ละขาให้ลอยออกจากกราวด์ ตรงนี้ต้องใจเย็น ๆ ค่อย ๆ กรีด แล้วใช้มัลติมิเตอร์วัดความต้านทานดูให้แน่ใจว่าแต่ละขาได้แยกจากกันและแยกจากกราวด์เป็นอิสระ

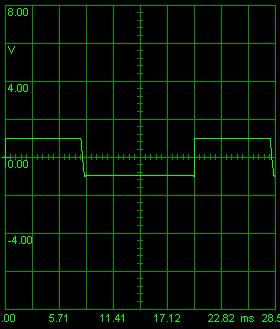

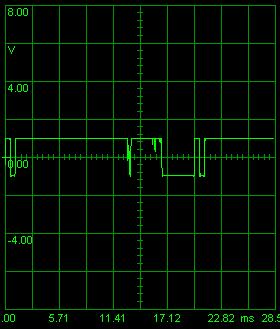

เพื่อความมั่นใจ ลองใช้ scope วัดสัญญาณที่ขา 30,31,32 ดูจะได้ดังนี้
สัญญาณ C ขา 30
สัญญาณ B ขา 31
สัญญาณ A ขา 32
เมื่อทำเสร็จแล้ว ลองชำเลืองดูที่ขา 2 สักหน่อย ดูว่าขา 2 มีการเชื่อมลงกราวด์หรือว่าปล่อยลอยไว้ ถ้ายังปล่อยลอยไว้อยู่ก็จัดการเชื่อมลงกราวด์เสียด้วยครับ ขา 2 นี้ เป็นขาเลือกระหว่าง mode 1 และ mode 2 ปกติจะต้องเชื่อมลงกราวด์คือเป็น mode 2 แต่รีโมทบางตัวเช่นของผม เดิมเป็น mode 1 แต่ร้านที่นำเข้าได้แปลงย้ายเฉพาะสติ๊กคันเร่งมาด้านซ้าย โดยไม่ได้แก้ไขที่ขา 2 ทำให้ ch3 ที่ควรเป็นคันเร่ง ไปสลับกับ ch2 เมื่อผมจัดการเชื่อมขา 2 ลงกราวด์แล้ว ทำให้รีโมทกลายเป็น mode 2 อย่างสมบูรณ์ครับ
แค่นี้ละครับ สำหรับการตัดต่อลายวงจร
ต่อไปเป็นการติดตั้งโวลลุมสำหรับ ch6,7

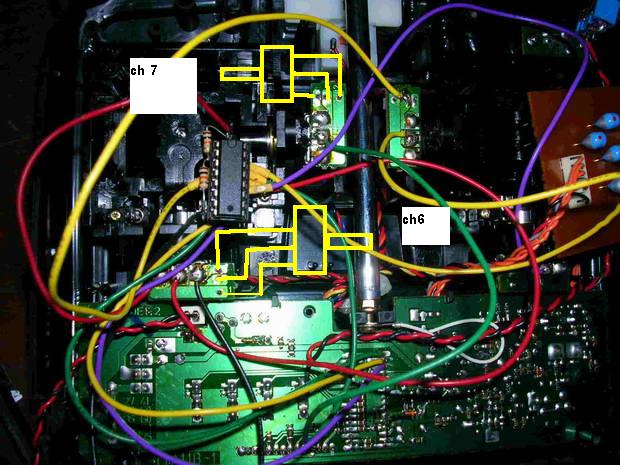

ใช้โวลลุมขนาด 5KB ตัวเล็ก จำนวน 2 ตัวครับ ต่อสายเข้าแทนจุดต่อโวลลุมที่เคยเป็นช่อง elevator และ aileron เพื่อใช้ควบคุมช่องที่ 6 และ 7

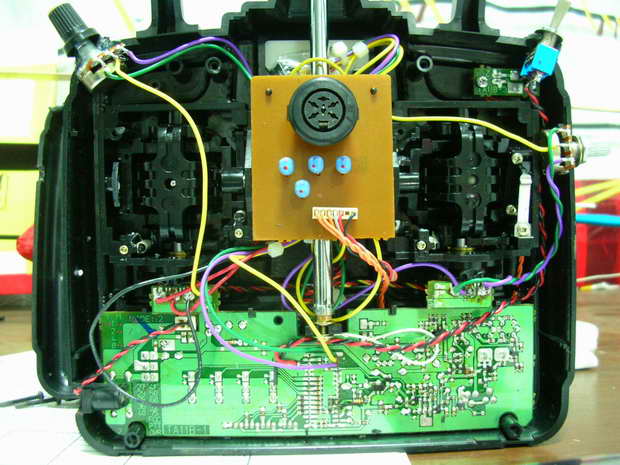

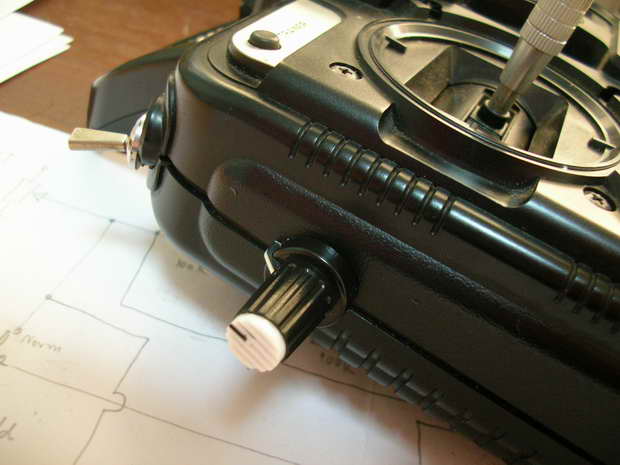

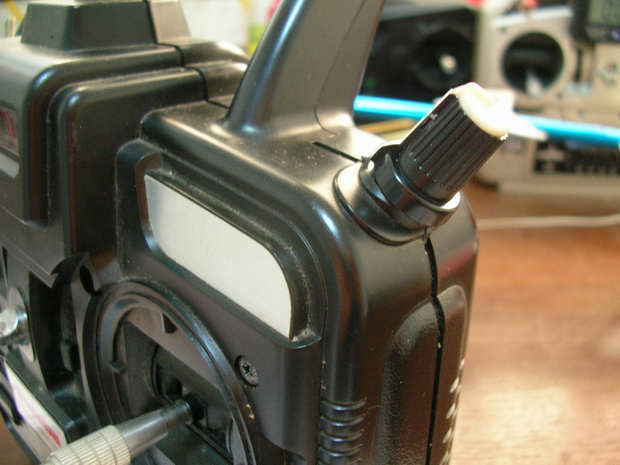

จากนั้นก็เอาโวลลุมที่เพิ่มขึ้นมานี้ไปติดตั้งบนจุดที่สะดวกแก่การใช้งานบนตัวถังรีโมท ของผมติดโวลลุม ch6 ไว้ที่มุมบนขวา ส่วน ch7 อยู่ที่ด้านข้างซ้าย
ลองใช้ scope จับสัญญาณที่ขา 29 อีกทีหนึ่ง ลองหมุนโวลลุมทั้งสองตัวดู จะเห็นว่า pulse ลูกที่ 6,7 มีการเปลี่ยนแปลงความกว้างตามการปรับโวลลุม
เป็นอันสำเร็จการติดตั้ง ch 6 ,7 แล้วครับ
ต่อไปก็นำโมดุลถอดรหัสมาติดตั้งครับ
โดยการนำสายไฟทั้งสิบเส้นของโมดุลถอดรหัสมาเชื่อมกับจุดต่าง ๆ บนแผงวงจรและโวลลุมทั้งสี่ตัวของสติ๊กซ้ายขวาครับ ทบทวนกันหน่อย สายไฟทั้งสิบเส้นของโมดุลมีดังนี้
เส้นที่ 1 เข้าไฟบวก 5v.
เส้นที่ 2 เข้ากราวด์
เส้นที่ 3 เข้าขา 30 FP6335
เส้นที่ 4 เข้าขา 31 FP6335
เส้นที่ 5 เข้าขา 32 FP6335
เส้นที่ 6 เข้าตัวต้านทาน 100 โอห์ม(ซึ่งมีอยู่บนแผงวงจรใหญ่อยู่แล้ว)ที่ต่อไปเข้าขา 11 FP6335
เส้นที่ 7 เข้าขากลางโวลลุม ch1
เส้นที่ 8 เข้าขากลางโวลลุม ch2
เส้นที่ 9 เข้าขากลางโวลลุม ch3
เส้นที่ 10 เข้าขากลางโวลลุม ch4
ในส่วนของผมเอง จะเชื่อมเฉพาะสายสัญญาณ A,B,C คือสายไฟจากโมดุลเส้นที่ 3, 4, 5 ลงขา 30,31 และ 32 ของ FP6335 บนแผงวงจรใหญ่ ส่วนสายไฟจากโมดุลถอดรหัสเส้นอื่น ๆ ที่เหลือ ผมหาจุดเชื่อมจากแผงวงจรเล็กที่ขาของโวลลุมทั้งสี่ตัว เพราะมีจุดบัดกรีที่ใหญ่กว่า สามารถบัดกรีได้ง่ายกว่าการบัดกรีลงบนแผงวงจรใหญ่ซึ่งบัดกรียากเพราะจุดเชื่อมเล็กมาก วิธีนี้นอกจากบัดกรีสะดวกแล้วยังไม่ทำให้แผงวงจรใหญ่ช้ำมากด้วยครับ
ติดตั้งเสร็จแล้วก็ลองใช้ scope จับสัญญาณจากขา 29 ของ FP6335 ดูครับ จะเห็นว่าทั้งเจ็ดช่องสามารถใช้งานได้ครบถ้วนโดยช่องที่ 1-4 รับสัญญาณจากสติ๊กทั้งสองข้าง ช่อง 5 เป็นสวิตช์ ช่อง 6 และ 7 รับสัญญาณจากโวลลุมที่ติดตั้งเพิ่ม
สำหรับโมดุลถอดรหัสผมใช้ท่อหดหุ้มให้เรียบร้อยแล้วสอดซ่อนไว้ใต้เสาอากาศใกล้ ๆ มิเตอร์วัดไฟด้านหน้ารีโมทครับ
จากนั้นลองหารีซีฟ e-sky 6ch มาทดสอบการทำงานดูครับ รีซีฟ e-sky นี้ แม้จะเป็นรุ่น 6ch แต่ความจริงเป็นรีซีฟ 7ch ครับ โดย ch 7 คือช่อง B นั่นเองครับ ลองเอาเซอร์โวมาต่อตามช่องต่าง ๆ ทดสอบการทำงานดูครับ
หากเพื่อน ๆ ต้องการติดสวิตช์ reverse สำหรับช่อง 5 และ 6 ก็สามารถนำสวิตช์โยกปิดเปิดมาเชื่อมที่ขา 5 และขา 4 ของ FP6335 โดยต้องใช้คัตเตอร์กรีดให้ขาทั้งสองแยกจากกราวด์ก่อน แล้วเอาสวิตช์มาติดตั้งโดยต้องมีคาปาซิเตอร์ขนาด 22nF คร่อมระหว่างขา 5 และ 4 กับกราวด์ด้วย เพื่อป้องกันสัญญาณรบกวนครับ
จะเห็นว่าในที่สุด ผมก็ได้รีโมท 7 ch จากการโม Futaba Skysport4 ด้วยเงินลงทุนไม่ถึง 100 บาทครับ ขอบคุณเพื่อน ๆ ที่ใจดีทุกท่านใน Weekendhobby.com ครับ
ขอให้สนุกครับ
[email protected]6 ธันวาคม 2549
