โมดิฟายด์เพิ่มช่องให้รีซีฟ hitec Feather เป็น 7ch
ผมมีรีซีฟเวอร์ hitec Feather 4ch อยู่ตัวหนึ่ง คลื่น 35.070 Mhz ปกติใช้เล่นกับรีโมท hitec 3sFM เล่นเครื่องบินไฟฟ้าก็ใช้งานได้ดีครับ พอดีช่วงนี้กำลังทดลองเรื่องเกี่ยวกับรีโมท Walkera ว่าสามารถใช้กับรีซีฟใดได้บ้าง ก็เลยเอารีโมท walkera 6ch คลื่น 35 Mhz มาลองใช้กับรีซีฟ hitec Feather ดู ch 1-4 ก็สามารถใช้กันได้ แต่ก็ยังมีข้อสงสัยว่า ch 5-6 นั้น รีโมท Walkera สามารถส่งสัญญาณมายังรีซีฟได้หรือไม่ เพราะเพื่อนบางคนลองเอารีซีฟ esky มารับดูปรากฏว่าใช้กันไม่ได้ ผมจึงคิดจะลองโมดิฟายด์เพิ่มช่องให้กับรีซีฟ hitec Feather ดู ทางหนึ่งก็เพื่อใช้ทดสอบกับรีโมท Walkera ดังกล่าว อีกทางหนึ่งก็เป็นการทดสอบกับข้อมูลที่ค้นคว้ามาจากอินเตอร์เนตว่า สามารถโมดิฟายด์เพิ่มช่องให้รีซีฟได้มากน้อยเพียงใด
จากข้อมูลที่ค้นคว้ามา รีซีฟทั่วไปที่ไม่ได้ใช้ ไมโครคอนโทรลเลอร์ในการ decode ก็มักจะใช้ไอซีจำพวก counter เช่น 4017 หรือไม่ก็พวก shift register เช่น 4015 หรือ 74hc164 เป็นตัว decoder ซึ่งตามปกติหากใช้ 4017 เป็น decoder ก็สามารถรับสัญญาณได้ถึง 9ch หรือหากใช้ 4015 ,74hc164 เป็นตัว decoder ก็สามารถรับสัญญาณได้ถึง 8ch ทั้งนี้ ขึ้นอยู่กับการจัดขาสัญญาณของไอซีเท่านั้นเอง
สำหรับรีซีฟ hitec feather นี้ ใช้ ไอซี 4015 เป็น decoder ครับ ดังนั้น จึงสามารถโมดิฟายด์เพิ่มได้ถึง 8ch
ไอซี shift register 4015 จะเป็นแบบ dual 4-bit shift register คือจะมี shift register ขนาด 4-bit อยู่ 2 ชุด ปกติ hitec feather จะจัดขาให้ใช้เพียงชุดเดียว เพื่อถอดรหัสสัญญาณ 4ch แต่หากเราจัดขาของ 4015 ใหม่ ให้ shift register ทั้งสองชุดเชื่อมต่อกันเป็นแบบ 8-bit shift register ก็จะได้ภาครับขนาด 8ch ได้ง่าย ๆ โดยไม่ต้องซื้ออุปกรณ์เพิ่ม

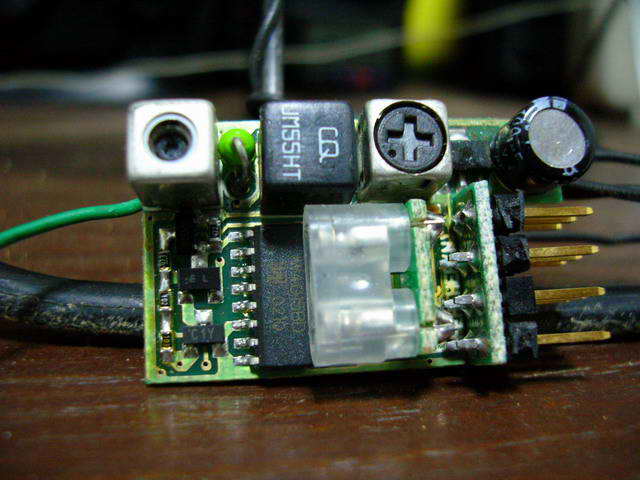

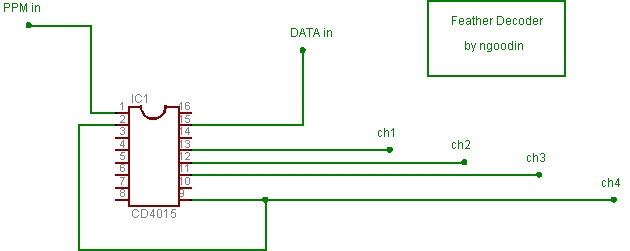

ลองถอดเปลือกท่อหดที่หุ้มรีซีฟออกมาดู และถอดคริสตอลออก จะเห็นไอซี 4015 อยู่ด้านบนครับ หากดูวงจรการจัดขา 4015 จะเห็นได้ว่า จัดให้รับสัญญาณ PPM เข้าที่ clkB ขา 1 และรับ data เข้าที่ dataB ขา 15 แสดงว่าใช้ shift register เฉพาะชุด B เป็นตัวรับสัญญาณ เพียงชุดเดียวเพื่อออกเป็น 4ch โดยสัญญาณออกจะอยู่ที่ขา 2 ch4, ขา 11 ch3, ขา 12 ch2, ขา 13 ch1

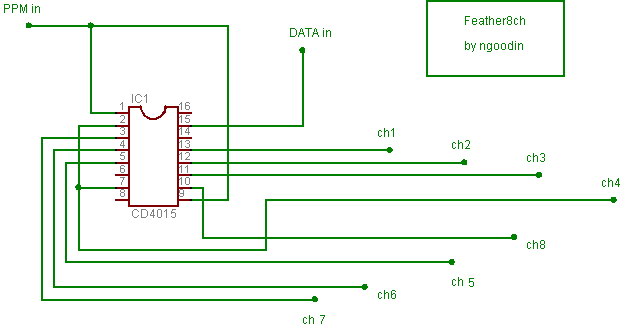

ในการโมดิฟายด์เพิ่มช่อง เราเพียงแต่จัดขาสัญญาณเสียใหม่ ให้ shift register ชุด B ส่งข้อมูลต่อไปให้ชุด A ด้วย ดังนี้
การจัดขาแบบนี้จะเห็นได้ว่า สัญญาณ PPM จะเข้ามาที่ขา 1 และขา 9 ซึ่งเป็นสัญญาณนาฬิกาเขา shift register ทั้ง A และ B ส่วนข้อมูลที่เข้าทาง DATA in ของ B ก็จะถูกส่งผ่านออกจากขา 2 ไปเข้า ขา 7 ซึ่งเป็น DATA in ของ A ด้วย ส่งผลให้มี output ออกมาเป็น 8ch ง่ายไหมครับ
ความยากอยู่ตรงการลงมือทำครับ
พอได้รูปการต่อขาสัญญาณแล้ว เราก็ต้องลงมือดัดแปลงการต่อขาต่างๆ ซึ่งทำได้ยากพอควรเพราะอุปกรณ์และจุดบัดกรีมีขนาดเล็กมาก ต้องใช้ฝีมือและความอดทนพอสมควรครับ ผมทำอยู่ทั้งวันกว่าจะเสร็จ แต่ก็ได้แค่ 7ch ครับ เพราะ ช่องที่ 8 มันอยู่ใต้ซอกเกตของ crystal ถ้าจะทำต้องถอดซอกเกตออกก่อน ซึ่งค่อนข้างยุ่งยากเพราะจุดบัดกรีแน่นหนา ผมก็เลยทำแค่ 7ch
อุปกรณ์ที่ต้องใช้มีแค่ 2 อย่าง คือ
1.ลวดอาบน้ำยาที่ใช้พันมอเตอร์เส้นเล็ก ๆ ใช้แทนสายไฟซึ่งจะใหญ่เกินไปสำหรับงานนี้ครับ
2.ขั้วต่อเซอร์โว สำหรับเพิ่มช่องนั่นเอง

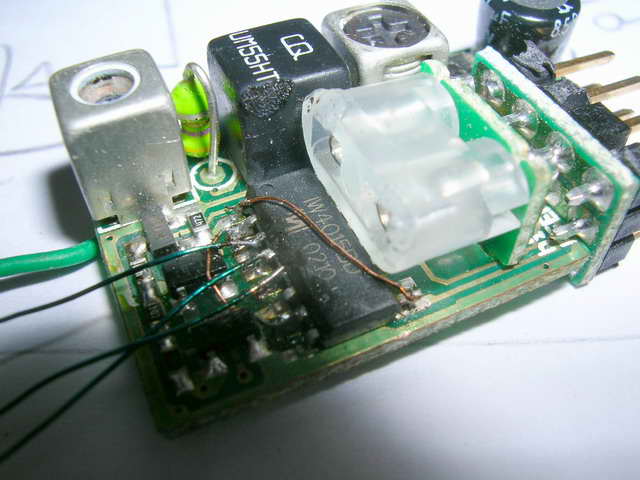

ขั้นแรก ใช้หัวแร้งจี้ขา 9 แล้วใช้ปลายเข็มหมุดแซะงัดขา 9 ให้ลอยขึ้นมาอย่าให้ถูกลายวงจร จากนั้นใช้ลวดอาบน้ำยาแทนสายไฟ เชื่อมขา 1 กับขา 9 จากนั้นใช้ลวดอาบน้ำยาอีกเส้นหนึ่งเชื่อมขา 2 กับขา 7 ถ้าทำได้แล้วแสดงว่าได้ทำสิ่งที่ยากที่สุดสำเร็จแล้วครับ แค่นี้ผมใช้เวลาครึ่งวันครับ จากภาพจะเห็นรอยหัวแร้งพลาดไปถูกผิวอุปกรณ์บางชิ้นด้วยครับ โชคดีที่ไม่พัง

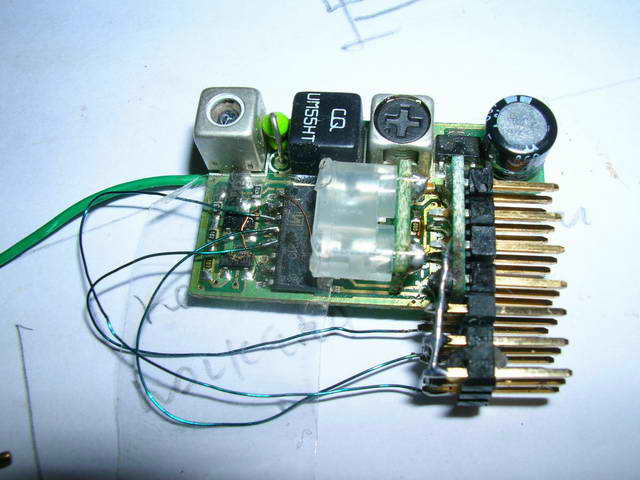

จากนั้นก็เอาลวดอาบน้ำยาอีก 3 เส้น มาต่อที่ขา 3 ขา 4 และขา 5 แล้วนำไปต่อกับขั้วต่อเซอร์โวที่เป็นขา signal เป็นการเพิ่มช่องที่ 7 ช่องที่ 6 และช่องที่ 5
แล้วเอาลวดเชื่อมขั้วบวก และขั้วลบเข้ากับขั้วเซอร์โวที่เพิ่มขึ้นมา แล้วก็เอากาวติดต่อกับชุดขั้วเซอร์โวเดิม ก็ได้แล้วครับ รีซีฟ 7ch

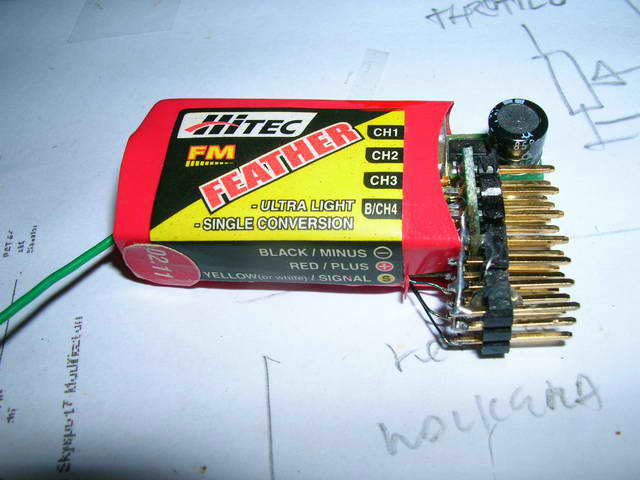

สำเร็จแล้วครับ hitec feather7ch ทดลองแล้วใช้ได้ผลครับ สามารถรับสัญญาณจากรีโมท Walkera 6ch ได้สบายบรื๋อครับ
Merry Christmas!!
ขอให้สนุกครับ
