REDES CON MODO DE TRANSFERENCIA ASÍNCRONA



Transmisión Asíncrona

Cada carácter se trata de manera independiente para fines de sincronización de reloj y de carácter y el receptor se resincroniza al principio de cada carácter recibido. Cuando los datos que se van a transmitir se generan a intervalos aleatorios, cuando el usuario se comunica con una computadora, la tasa de transmisión al teclear es indeterminada, con intervalos de tiempo aleatorio y posiblemente largos entre cada digitación sucesiva. Esto significa que la señal de la línea de transmisión estará en el estado inactivo durante largos intervalos de tiempo entre caracteres.

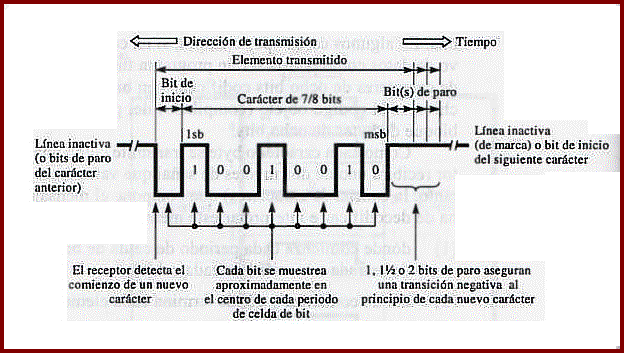

Cada carácter o byte transmitido debe encapsularse entre un bit de inicio y uno o más bits de paro adicionales. Como se puede apreciar en la siguiente figura el bit de inicio y el bit de paro tiene diferente polaridad para que el receptor sepa en donde inicia y donde termina cada carácter.



ATM

Tres letras - ATM - se repiten cada vez más en estos días en los ambientes Informáticos y de Telecomunicaciones. La tecnología llamada Asynchronous Transfer Mode (ATM) Modo de Transferencia Asíncrona es el corazón de los servicios digitales integrados que ofrecerán las nuevas redes digitales de servicios integrados de Banda Ancha (B-ISDN), para muchos ya no hay cuestionamientos; el llamado tráfico del "Cyber espacio", con su voluminoso y tumultuoso crecimiento, impone a los operadores de redes públicas y privadas una voraz demanda de anchos de banda mayores y flexibles con soluciones robustas.



El modo de transmisión asíncrona o ATM proporciona un rápido modo de transmisión. Las altas velocidades se alcanzan prescindiendo de la información de control de flujo y de control de errores en los nodos intermedios de la transmisión. ATM usa el modo orientado a conexión, y permite la transmisión de diferentes tipos de información, como voz, vídeo, datos, etc.

            Los conmutadores ATM aseguran que el tráfico de grandes volúmenes es flexiblemente conmutado al destino correcto. Los usuarios aprecian ambas cosas, ya que se cansan de esperar los datos y las pantallas de llegada a sus terminales. Estas necesidades cuadran de maravilla para los proveedores de servicios públicos de salud, con requerimientos de videoconferencias médicas, redes financieras interconectadas con los entes de intermediación y validación, o con las exigencias que pronto serán familiares como vídeo en demanda para nuestros hogares con alta definición de imágenes y calidad de sonido de un CD, etc.

Para el operador, con la flexibilidad del ATM, una llamada telefónica con tráfico de voz será tarifado a una tasa diferente a la que estaría dispuesto a pagar un cirujano asistiendo en tiempo real a una operación al otro lado del mundo. Ese es una de las fortalezas de ATM usted paga solamente por la carga de celdas que es efectivamente transportada y conmutada para usted. Además la demanda por acceso a Internet ha tomado a la industria de telecomunicaciones como una tormenta.



MULTIPLEXACION EN ATM

Un examen más cercano del protocolo ATM y cómo opera ayudará a explicar cómo los circuitos virtuales, las rutas virtuales, los conmutadores y los servicios que ellos acarrean se afectan entre sí.

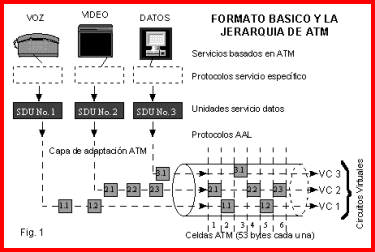

La figura de abajo muestra un formato básico y la jerarquía de ATM. Una conexión ATM, consiste de "celdas" de información contenidos en un circuito virtual (VC). Estas celdas provienen de diferentes fuentes representadas como generadores de bits a tasas de transferencia constantes como la voz y a tasas variables tipo ráfagas (bursty traffic) como los datos. Cada celda compuesta por 53 bytes, de los cuales 48 (opcionalmente 44) son para trasiego de información y los restantes para uso de campos de control (cabecera) con información de "quién soy" y "donde voy"; es identificada por un "virtual circuit identifier" VCI y un "virtual path identifier" VPI dentro de esos campos de control, que incluyen tanto el enrutamiento de celdas como el tipo de conexión. La organización de la cabecera (header) variará levemente dependiendo de sí la información relacionada es para interfaces de red a red o de usuario a red. Las celdas son enrutadas individualmente a través de los conmutadores basados en estos identificadores, los cuales tienen significado local - ya que pueden ser cambiados de interface a interface.

La técnica ATM multiplexa muchas celdas de circuitos virtuales en una ruta (path) virtual colocándolas en particiones (slots). Sin embargo, ATM llena cada slot con celdas de un circuito virtual a la primera oportunidad, similar a la operación de una red conmutada de paquetes.





PROTOCOLO ATM

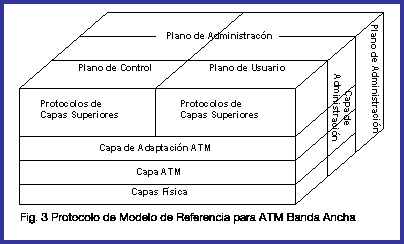

El protocolo ATM consiste de tres niveles o capas básicas (Ver figura siguiente).













La primera capa llamada capa física (Physical Layer)

Define los interfases físicos con los medios de transmisión y el protocolo de trama para la red ATM es responsable de la correcta transmisión y recepción de los bits en el medio físico apropiado. A diferencia de muchas tecnologías LAN como Ethernet, que especifica ciertos medios de transmisión, (10 base T, 10 base 5, etc.) ATM es independiente del transporte físico. Las celdas ATM pueden ser transportadas en redes SONET (Synchronous Optical Network), SDH (Synchronous Digital Hierarchy), T3/E3, TI/EI o aún en modems de 9600 bps. Hay dos subcapas en la capa física que separan el medio físico de transmisión y la extracción de los datos:

§         La subcapa PMD (Physical Medium Depedent) tiene que ver con los detalles que se especifican para velocidades de transmisión, tipos de conectores físicos, extracción de reloj, etc., Por ejemplo, la tasa de datos SONET que se usa, es parte del PMD.

§

§         La subcapa TC (Transmission Convergence) tiene que ver con la extracción de información contenida desde la misma capa física. Esto incluye la generación y el chequeo del Header Error Corrección (HEC), extrayendo celdas desde el flujo de bits de entrada y el procesamiento de celdas "idles" y el reconocimiento del límite de la celda. Otra función importante es intercambiar información de operación y mantenimiento (OAM) con el plano de administración.



La segunda capa es la capa ATM

 Ello define la estructura de la celda y cómo las celdas fluyen sobre las conexiones lógicas en una red ATM, esta capa es independiente del servicio. El formato de una celda ATM es muy simple. Consiste de 5 bytes de cabecera y 48 bytes para información.

Las celdas son transmitidas serialmente y se propagan en estricta secuencia numérica a través de la red. El tamaño de la celda ha sido escogido como un compromiso entre una larga celda, que es muy eficiente para transmitir largas tramas de datos y longitudes de celdas cortas que minimizan el retardo de procesamiento de extremo a extremo, que son buenas para voz, vídeo y protocolos sensibles al retardo.



La capa de adaptación de ATM

La tercer capa es la ATM Adaptation Layer (AAL). La AAL juega un rol clave en el manejo de múltiples tipos de tráfico para usar la red ATM, y es dependiente del servicio. Especificamente, su trabajo es adaptar los servicios dados por la capa ATM a aquellos servicios que son requeridos por las capas más altas, tales como emulación de circuitos, (circuit emulation), vídeo, audio, frame relay, etc. La AAL recibe los datos de varias fuentes o aplicaciones y las convierte en los segmentos de 48 bytes.

La capa de Adaptación de ATM yace entre el ATM layer y las capas más altas que usan el servicio ATM. Su propósito principal es resolver cualquier disparidad entre un servicio requerido por el usuario y atender los servicios disponibles del ATM layer. La capa de adaptación introduce la información en paquetes ATM y controla los errores de la transmisión.

La capa de adaptación se divide en dos subcapas:

1)Capa de convergencia (convergence sublayer (CS)) : En esta capa se calculan los valores que debe llevar la cabecera y los payloads del mensaje. La información en la cabecera y en el payload depende de la clase de información que va a ser transportada.

2)Capa de Segmentación y reensamblaje (segmentation and reassembly (SAR)). Esta capa recibe los datos de la capa de convergencia y los divide en trozos formando los paquetes de ATM. Agrega la cabecera que llevara la información necesaria para el reensamblaje en el destino.

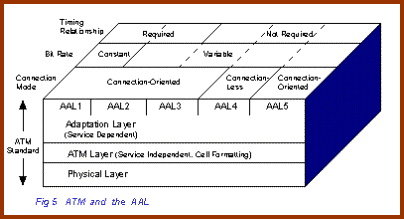

La figura siguiente aporta una mejor comprensión de ellas. La subcapa CS es dependiente del servicio y se encarga de recibir y paquetizar los datos provenientes de varias aplicaciones en tramas o paquete de datos longitud variable.

Estos paquetes son conocidos como (CS - PDU) CONVERGENCE SUBLAYER PROTOCOL DATA UNITS. Luego, la sub capa recibe los SAR CS - PDU, los reparte en porciones del tamaño de la celda ATM para su transmisión. También realiza la función inversa (reemsamblado) para las unidades de información de orden superior. Cada porción es ubicada en su propia unidad de protocolo de segmentación y reemsable conocida como (SAR - PDU) SEGMENTATION AND REASSEMBLER PROTOCOL DATA UNIT, de 48 bytes. Finalmente cada SAR - PDU se ubica en el caudal de celdas ATM con su header y trailer respectivos.

La información transportada por la capa de adaptación se divide en cuatro clases según las propiedades siguientes:

1.        Que la información que esta siendo transportada dependa o no del tiempo.

2.       Tasa de bit constante/variable.

3.       Modo de conexión.



La capa de adaptación de ATM define 4 servicios:

§         AAL-1. AAL-1 se usa para transferir tasas de bits constantes que dependen del tiempo. Debe enviar por lo tanto información que regule el tiempo con los datos. AAL-1 provee recuperación de errores e indica la información con errores que no podrá ser recuperada. El trabajo de las subcapas:

- Capa de convergencia: Las funciones provistas a esta capa difieren dependiendo del servicio que se proveyó. Provee la corrección de errores.

- Capa de segmentación y reensamblaje: En esta capa los datos son segmentados y se les añade una cabecera. La cabecera contiene 3 campos que son:

·         Número de secuencia usado para detectar una inserción o perdida de un paquete.

·         mero de secuencia para la protección usado para corregir errores que ocurren en el numero de secuencia.

·        Indicador de capa de convergencia usado para indicar la presencia de la función de la capa de convergencia.



§         AAL-2. AAL-2 se usa para transferir datos con tasa de bits variable que dependen del tiempo. Envía la información del tiempo conjuntamente con los datos para que esta puede recuperarse en el destino. AAL-2 provee recuperación de errores e indica la información que no puede recuperarse. El trabajo de las subcapas:

- Capa de convergencia: Esta capa provee para la corrección de errores y transporta la información del tiempo desde el origen al destino.

- Capa de segmentación y recuperación. El mensaje es segmentado y se le añade una cabecera a cada paquete. La cabecera contiene dos campos.

·         Numero de secuencia que se usa para detectar paquetes introducidas o perdidas.

·        El tipo de información es:

*BOM, comenzando de mensaje

*COM, continuación de mensaje

*EOM, fin de mensaje o indica que el paquete contiene información de tiempo u otra.

El payload también contiene dos de campos :

-           Indicador de longitud que indica el numero de bytes validos en un paquete parcialmente lleno.

-           CRC que es para hacer el control de errores.

§

§         AAL-3. AAL-3 se diseña para transferir los datos con tasa de bits variable que son independientes del tiempo. AAL-3 puede ser dividido en dos modos de operación:

1).     Fiable: En caso de perdida o mala recepción de datos estos vuelven a ser enviados. El control de flujo es soportado.

2).    No fiable: La recuperación del error es dejado para capas mas altas y el control de flujo es opcional.

El trabajo de las subcapas:

- Capa de convergencia. La capa de convergencia en AAL 3 es parecida al ALL 2. Esta subdividida en dos secciones:

§          1. Parte común de la capa de convergencia. Esto es provisto también por el AAL-2 CS. Añade una cabecera y un payload a la parte común. La cabecera contiene 3 campos:

o        Indicador de la parte común que dice que el payload forma parte de la parte común.

o        Etiqueta de comienzo que indica el comienzo de la parte común de la capa de convergencia.

o        Tamaño del buffer que dice al receptor el espacio necesario para acomodar el mensaje.

       El payload también contiene 3 campos:

o        Alineación es un byte de relleno usado para hacer que la cabecera y el payload tengan la misma longitud.

o        Fin de etiqueta que indica el fin de la parte común de la CS(capa de convergencia).

o        El campo de longitud tiene la longitud de la parte común de la CS.

§              2. Parte especifica del servicio. Las funciones proveídas en esta que capa dependen de los servicios pedidos. Generalmente se incluyen funciones para la recuperación y detección de errores y puede incluir también funciones especiales.



- Capa de segmentación y reensamblaje. En esta capa los datos son partidos en paquetes de ATM. Una cabecera y el payload que contiene la información necesaria para la recuperación de errores y reensamblaje se añaden al paquete. La cabecera contiene 3 campos:

1)      Tipo de segmento que indica que parte de un mensaje contiene en payload. Tiene    uno de los siguientes valores:

o        BOM: Comenzando de mensaje

o        COM: Continuación de mensaje

o        EOM: Fin de mensaje

o       SSM: Mensaje único en el segmento

2)      Numero de secuencia usado para detectar una inserción o una perdida de un paquete.

3)      3) Identificador de multiplexación. Este campo se usa para distinguir datos de diferentes comunicaciones que ha sido multiplexadas en una única conexión de ATM.

El payload contiene dos de campos:

1)                              Indicado de longitud que indica el número de bytes útiles en un paquete parcialmente lleno.

2)                              CRC es para el control de errores.



§         AAL-4. AAL-4 se diseña para transportar datos con tasa de bits variable independientes del tiempo. Es similar al AAL3 y también puede operar en transmisión fiable y o fiable. AAL-4 provee la capacidad de transferir datos fuera de una conexión explícita.



AAL 2, AAL 3/4 y AAL 5 manejan varios tipos de servicios de datos sobre la base de tasas de bits variables tales como Switched Multimegabit Data Service (SMDS), Frame Relay o tráfico de redes de área local (LAN). AAL 2 y AAL 3 soportan paquetes orientados a conexión (el término orientado a conexión describe la transferencia de datos después del establecimiento de un circuito virtual).





APORTACIÓN



El hecho de que la tecnología ATM utilice conmutación de celdas pequeñas de una longitud fija, trae consigo ventajas importantes. Primero la conmutación de celdas es altamente flexible y por lo mismo puede manejar con facilidad tanto tráfico de velocidad constante (como audio y video) , así como los datos. Segundo, a las velocidades tan altas que se requieren hoy en día, la conmutación de celdas puede proporcionarlas de manera más fácil que el empleo de otras técnicas de multiplexación tradicionales. A mi parecer una de las características más importantes de ATM, es su capacidad de poder transportar información de diferente tipo (audio, video, datos) al mismo tiempo, por un mismo lugar y a una velocidad constante independientemente del tipo de información que transporte en un momento dado.







CONCLUSIONES



            ATM está diseñado fundamentalmente para aplicaciones de entorno de Red de Área Local, es decir, transporte transparente de datos a alta velocidad, bajo retardo y alto caudal, transporte conjunto de diferentes tipos de tráfico y múltiples protocolos; En los sistemas distribuidos de área amplia las redes ATM podrían tener un efectos no tan favorables, tales como retardos, desaprovechamiento del ancho de banda entre otros efectos, como conclusión podemos decir que para los sistemas distribuidos de área amplia y alta velocidad, se necesitarán nuevos protocolos y arquitecturas de sistema que enfrenten la latencia en muchas aplicaciones, en particular en las interactivas.
