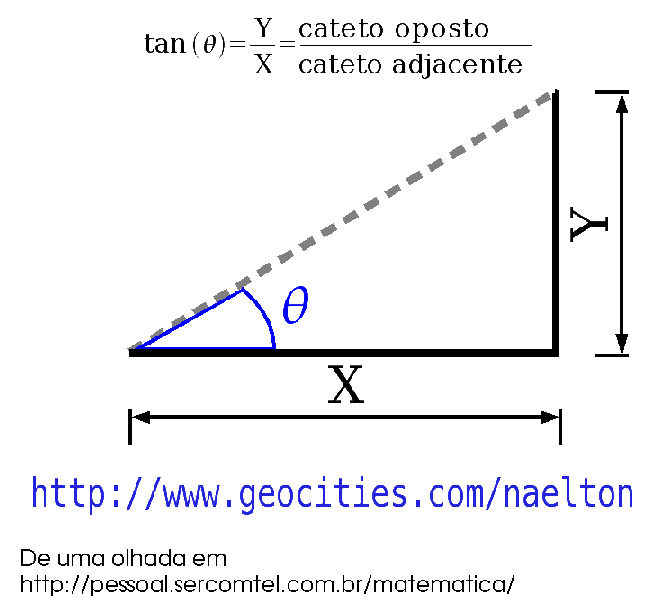

Construção do Relógio Solar: Noção Geométrica


 X = Y / ( tan L )

 L          Y        X

 Latitude   RaioDisco  CompVara
  graus       cm           cm
     5*     12,5       142,9*
    10      12,5        70,9
    15      12,5        46,7
    20      12,5        34,3
    25      12,5        26,8
    30      12,5        21,7
    35      12,5        17,9

• ^*Detalhe: Para latitudes menores que 5 graus começa a não ser recomendado ou uso do projeto da maneira que é descrito no desenho. Para a latitude de zero graus basta por o mostrador na vertical e o ponteiro na horizontal. O mostrador tem que ser capaz de se manter em pé sozinho.
• Outro detalhe: Este relógio funciona bem em todas as estações? Dica: Este modelo foi usado sem problemas durante o projeto "Museu vai a Praia" no verão carioca... Em breve esclarecerei se este relógio pode ser usado o ano todo (Escreva-me se já sabe o que falta)

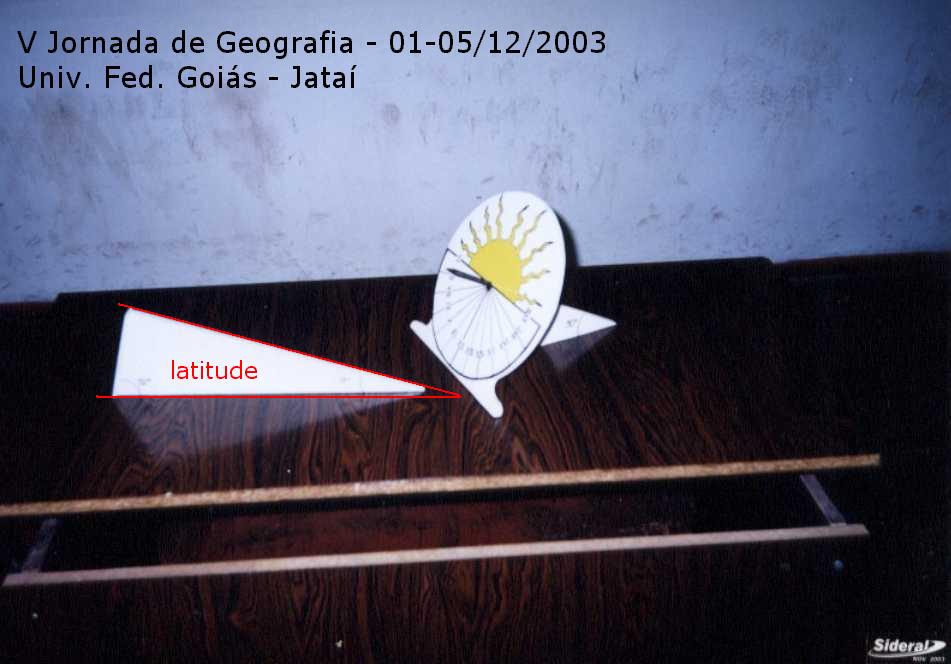

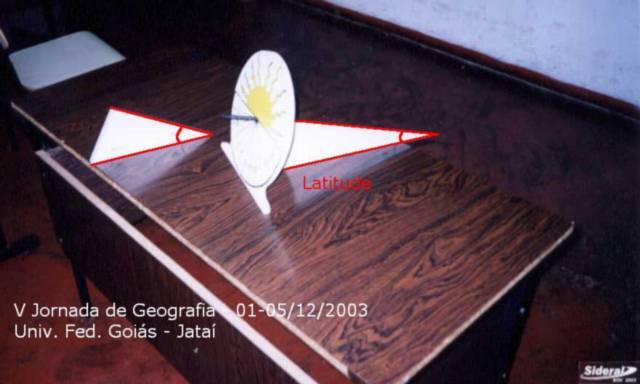

Fotos: Uso do Relógio em Sala de Aula
