A10-A THUNDERBOLT II

CARACTERÍSTICAS DE DISEÑO

Monoplano de ala baja en voladizo, de sección con perfil aerodinámico de gran cuerda y espesor (NACA6716 en la sección central y al comienzo de panel exterior y NACA6713 en las puntas) para permitir una baja carga alar. Ángulo de incidencia -1º, Diedro de 7º en los paneles exteriores.

ELECTRÓNICA Y EQUIPO

HUD con datos de velocidad, altitud y ángulo de picado; paquete de suelta de armas con mira óptica de doble retícula para uso en combinación con el pod bajo el fuselaje buscador de blancos por láser Pave Penny; ayudas para la penetración del blanco; equipos asociados a los sistemas de misiles Maverick y otros; IFF/SIF (AIMS); UHF/AM; VHF/FM; Tacan; UHF/DF; VOR/ILS; transmisor respondedor de banda X; sistema de referencia de actitud y rumbo para cualquier actitud (HARS); aviso y guiado de radar (RHAW); sistema de comunicaciones orales seguras; contramedidas electrónicas activas ó pasivas (ECM); panel de control de armamento; y cámara del cañón. Provisión de espacio para HF/SSB, ILS/FSD, Loral, C/D, pod de ECM, dispositivo de señuelos anti radar y anti IR y otros equipos y electrónica.

ARMAMENTO

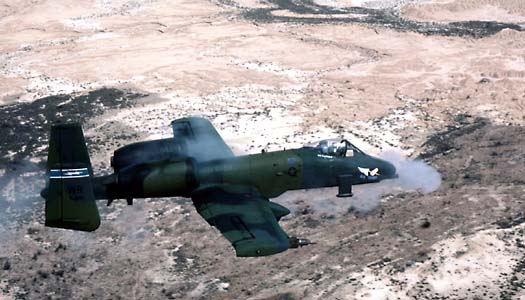

Cañón de 30 mm de siete cañones General Electric GAU-8/A Avenger, montado en el morro con 2º de inclinación hacia abajo y ligeramente desplazado hacia babor de forma que cuando giren los cañones el que está disparando siempre se encuentre en la línea central del avión. El cañón y el sistema de manejo de la munición, que no está encadenada, están sincronizados mecánicamente y movidos por dos motores alimentados por el sistema hidráulico del avión. El único cargador de tambor tiene una capacidad de 1350 proyectiles, y tiene dos posibles ritmos de disparo 2100 ó 4200 proyectiles por minuto Cuatro estaciones de carga bajo cada ala (una hacia dentro y otras tres hacia fuera de cada carenado del tren. principal), y tres bajo el fuselaje, para una carga máxima externa de 7257 kg. Permiten una amplia gama de cargas, incluyendo 28 bombas de propósito general de 226 kg Mk 82 LDGP; ocho bombas de dispersión BLU-1 o BLU-27/B Rockeye II, dieciséis CBU-52/71 diez misiles Maverick AGM-65A; bombas guiadas por láser Mk 82 y Mk 84; bombas guiadas electroopticamente Mk 84, dos pods SUU-23; Pods de señuelos anti radar o otros elementos interferidores, o hasta tres depósitos desprendibles en vuelo.

VARIANTES
GE Aerospace. Mejoras de apuntamiento y seguridad a baja altura (LASTE). El programa consiste en un nuevo ordenador y software integrados con los sistemas actuales del avión para proporcionar al A- 10A Thunderbolt II una precisión mejorada tanto para el disparo con cañón como para el bombardeo.
