Respuesta en
frecuencia: Solución del problema 9.1.8 del Schilling
utilizando el método de Diagramas de Bode.

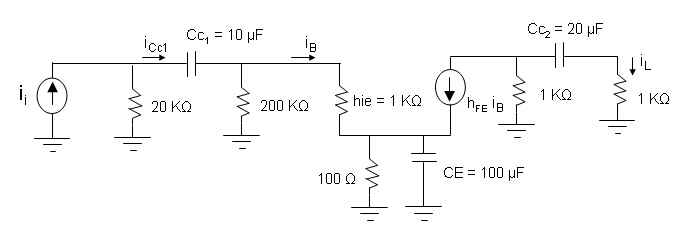

El modelo de pequeña señal es
el siguiente:
La ganancia de corriente Ai es:
Finalmente queda:
Para dibujarlo en un diagrama
de Bode en papel semi-logarítmico debemos pasarlo a
decibelios, utilizando la formula dB = 20 Log Ai.
20 Log (0.723) = - 2.81 y es
con la ganancia que se inicia. Luego subimos a una razón de 40 dB/década debido a (jω)2 del denominador,
que pone dos ceros en el origen,
hasta encontrar el primer polo en
ω = 2,53 rad/s. Esto anula un cero y subimos a una razón de 20 dB/década hasta llegar al segundo polo en ω = 25 rad/s. Este polo
anula el segundo cero de (jω)2
y queda una ganancia constante
hasta que se encuentra un cero en
ω =100 rad/s
donde vuelve a subir a una razón de 20 dB/década. Con
el polo en ω =206.8 rad/s, la ganancia se hace constante llegando a frecuencias
medias.
