| Problemas de practica para el III Examen
parcial continuacion... |

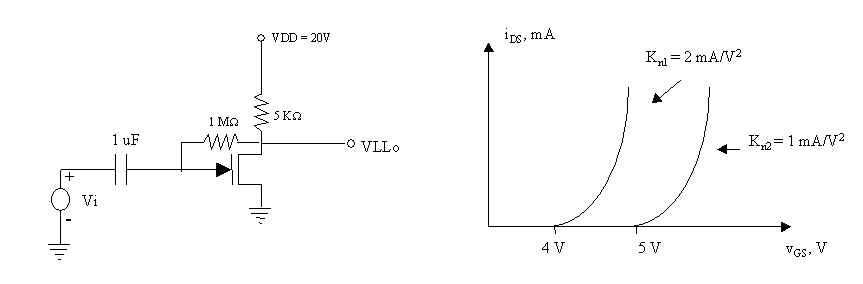

| 4. Para el siguiente circuito obtenga
los valores de: a) La ganancia de voltaje (Av) a frecuencias medias b) Las impedancias de entrada y salida c) La frecuencia de corte en bajo (fcL) . d) La frecuencia de corte en alto |
| Respuesta: Av = 5.14, Zi = 162.8K ohms, Zo = 10.3 K, fcL = 0.977 hZ, fcH = 7.7 MhZ |
 |
| Idsq = 0.5 mA Vgsq = 4 V rds = 30 K Cgs = 4 pF Cgd = 2 pF Ci = 1 uF Vtn = 2V |
 |
| 5. Para el siguiente circuito obtenga
los valores de: a) Ganancia en frecuencia medias b) La frecuencia de corte en bajo (fcL) . |
 |
| Respuesta: Ai = 5.68, fcL = 159 hZ |
