Descripción de EIGRP





Características de EIGRP

EIGRP es un protocolo proletario de Cisco que combina las ventajas de los protocolos de ruteo Link-State y distance-vector.



Características de EIGRP



Por ser un protocolo Híbrido, EIGRP incluye lo siguiente:





            EIGRP usa Diffusing Update Algorithm (DUAL) para alcanzar rápida    convergencia. Un router usando EIGRP almacena todos los posibles rutas de     respaldo para el destino, de tal forma que puede adaptarse rápidamente a rutas             alternativas. Si no hay una ruta apropiada o una ruta de respaldo en la tabla de routing local, EIGRP solicita a sus vecinos descubrir una ruta alternativa. EIGRP    transmite esta solicitud hasta que encuentra una alternativa ruta





            EIGRP no realiza actualizaciones periódicas. En ves de eso, este envía una        actualización parcial cual el camino o la métrica a cambiado para la ruta. Cuando    la información de camino a cambiado, DUAL envía una actualización solo del        enlace mas que la tabla entera. DUAL envía la info solo a los routers que lo       requieren, en contraste al protocolo Link-State, el cual un update es transmitido a    todos los routers Link-State dentro de un área







            EIGRP soporta AppleTalk, IP, y Novel Netware a través del uso de protocol- dependent modules (PDM).





EIGRP no requiere configuración especial para trabajar  con protocolos de capa 2. OSPF usa diferentes configuraciones para diferentes protocolos de capa 2, tal como Ethernet y Frame Relay. Comandos que son únicos en EIGRP te ayudan a limitar la cantidad de ancho de banda que EIGRP usas sobre enlaces WAN

Además EIGRP tiene otras características:





EGIRP opera efectivamente en ambiente LAS y WAN. Para WAN soporta enlace point-to-point dedicado y topologías nonbroadcast multiaccess (NBMA). EIGRP acomoda diferentes tipos de medio y velocidades cuando adyacencia atraviesa enlaces WAN





            Como IGRP, EIGRP es fácil de configurar y es adaptable a una amplia variedad           de topologías de redes







            EIGRP es compatible con redes IGRP.  IGRP ejecuta periódicos updates, lo cual         consume ancho de banda. IGRP ejecuta disparos de actualización en caso de un   cambio en la topología de red.

            EIGRP ejecuta solo disparos de actualizaciones y la información intercambiadas            entre los routers es limitado para solos las rutas afectadas.





            Soporta Internetwork Packet Exchange (IPX) y AppleTalk. La convergencia    rápida y la sofisticada métrica de EIGRP ofrecen rendimientos superiores y          estabilidad cuando es implemntado en redes IPX y AppleTalk.





            EIGRP usa multicast y unicast más que broadcast. Como resultado, estaciones finales no son afectadas por el routing updates y peticiones de información de topología





            EIGRP usa el mismo algoritmo para el cálculo de la métrica que IGRP, pero      representa los valores en formato de 32 bit para dar mayor granularidad





            EIGRP soporta balanceo de carga con métrica desigual, lo cual permite a los     administradores distribuir mejor el flujo de tráfico en sus redes









            EIGRP toma algunas de las características operaciones de Link-State. Por        ejemplo, EIGRP permite a los administradores crear rutas sumarizadas en        cualquier parte de la red más que ejecutar un classfull de la ruta con un límite             mayor de la red. EIGRP soporta bidireccional distribución de rutas.

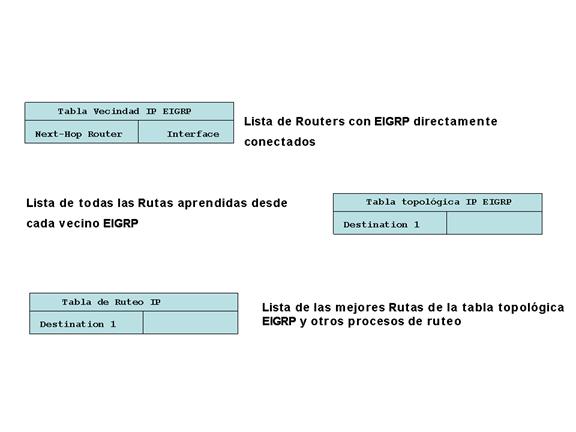

Databases de EIGRP





v     Cada router EIGRP mantiene una tabla de vecindad. Que incluye lo siguiente:









v     Cada router EIGRP mantiene una tabla topológica para cada protocolo ruteado configurado. La tabla topológica incluye entradas de rutas para cada destino que el router aprende.  La tabla topológica mantiene todas las rutas aprendidas a un destinatario con el siguiente procedimiento.

Primero cada vecino en la tabla de vecindad en el EIGRP mandará una copia de su IP routing Table a todos los vecinos EIGRP adyacentes. Cada veciono entonces almacena la tabla de ruteo del router adyacente en la tabla topológica.

EIGRP examina la database de la tabla topológica  para todos los posibles routers y selecciona la mejor ruta para cada red de destino.





v     Finalmente  EIGRP elige la mejor sucesor routes al destino desde la tabla topológica y coloca estas rutas en la tabla de ruteo. El router mantiene un routing table por protocolo ruteado( IP,IPX, AppleTalk) configurado. La siguiente figura muestra las tres tablas usadas por EIGRP











Para determinar el sucesor- la mejor rute – y el feasible succesro- la ruta de respaldo- al destino, EIGRP usa los siguientes dos parámetros.



·        Advertised distance



                        Este es la métrica EIGRP para un vecino EIGRP para alcanzar una red en                                 particular



·        Feasible distance



                        Este es el advertised distance para una particular red aprendida desde un                                   vecino EIGRP más la métrica de EIGRP para alcanzar el vecino. La nueva                               distancia total-métrica- sería el feasible distance. Un router compara todos                               los feasible distances para alcanzar un específica red y selecciona el mas                                  bajo feasible distance y lo coloca en la tabla de ruteo IP.

                        El feasible distance de la ruta elegida sería la métrica para alcanzar la red                                   en la tabla de ruteo.





Cálculo de la Métrica en EIGRP



Selección de rutas en EIGRP



·        EIGRP selecciona rutas principales y de respaldo y los mantiene en la tabla topológica (hasta seis por destino), y coloca la ruta principal en el routing table. EIGRP soporta varios tipos de rutas- internal, external (non-EIGRP) y summary

·        EIGRP usa la misma métrica compuesta que IGRP para determinar el mejor camino, excepto que la métrica de EIGRP es multiplicado por 256



La métrica puede ser basada en cinco criterios, pero EIGRP usa solo dos de estos criterios por default



·        Bandwidth: Se refiere al mas pequeño ancho de banda entre el origen y el destino

·        Delay: Se refiere al retardo acumulado en la interface a lo largo del camino



Estos criterios pueden ser usados pero no recomendados, porque ellos provocan frecuente recalculación de la tabla topológica:



·        Reliability: Este valor es el peor confiable entre el origen y el destino      basados en keepalives.

·        Loading: Es la peor carga en un enlace entre el origen y el destino,         basados en tasa del paquete y la configuración del ancho de banda en la interface.

·        MTU: Es el mas pequeño MTU en el camino. MTU está incluido en las             actualizaciones del ruteo EIGRP, pero no usado para el cálculo de la      métrica.



EIGRP usa DUAL para calcular la mejor ruta (sucesor ruta) a un destino. DUAL selecciona rutas basados en la métrica compuesta y asegura que las rutas seleccionadas sean libres de loop. DUAL también calcula un ruta de respaldo (feasible sucesor ruta) a un destino que es libre de loop.



Si la mejor ruta falla, EIGRP inmediatamente usa la ruta de respaldo sin la necesidad de holddown puesto que la ruta de respaldo es libre de loop, lo cual resulta en una convergencia mas rápida







Cálculo de la métrica en EIGRP



Se puede ajustar el default comportamiento del cómputo de la métrica y del ruteo EIGRP. Este ajuste al valor de la métrica, permite optimizar el comportamiento del ruteo según los requerimientos de la red. Modificando los valores K permite al administrador manejar la métrica del EIGRP delay y el reliability. Aunque la modificación de estos valores generalmente no es recomendado.

Los paquetes hello trasportan los valores K. EIGRP no forma una relación de vecindad si los valores K no corresponde entre los routers. La compilación de la métrica por default usa solo valors K1 y K3. Un cambio de estos valores puede causar que la convergencia falle.



El valor de delay del EIGRP es la suma de todos los delay en el match, en diez de microsegundos, multiplicado por 256.



Para calcular el ancho de banda del EIGRP usas el mínimo bandwidth del enlace a lo largo del camino, e Kbps. Se divide por 10 elevado a 7 y el resultado se multiplica por 256



EIGRP representa su métrica en un formato de 32 bit, versus el usado por IGRP de 24 bit. Los 32 bit permite una mayor detalle de decisión para calcular las mejores rutas.



El valor de la métrica de EIGRP va en el rango de 1 a 4.294.967.296. El valor de la métrica de IGRP va desde 1 a 16.777.216. Cuando integramos rutas IGRP a un dominio EIGRP usamos redistribución, el router multiplica la métrica de IGRP por 256 para computar la métrica equivalente de EIGRP



Cuando enviamos rutas EIGRP a un dominio IGRP, el router divide cada métrica EIGRP por 256 para alcanzar el apropiado métrica de 24 bit.



El BW es el más bajo del enlace a lo largo del paths:



BW= [10000000/(bandwidth en Kbps)] x 256



El delay es la suma de todos los retardos del enlace a lo largo del path y es calculado en diez de microsegundos multiplicado por 256.















Operación en EIGRP

Vecindad y Adyacencia en EIGRP



EIGRP paquetes y Timers



EIGRP soporta cinco tipos de paquetes genéricos







Cuando se configura EIGRP en una interface, el router envía periodicos hello multicast fuera de la interface. Cuando un router con EIGRP recive un hello desde otro router con el mismo AS, éste establece una relación de vecindad (adyacencia).



Relaciones de Peer no se forman si el vecino reside en un AS diferente o si el mecanismo de cálculo de métrica (valor K) no coincide.



Los hello son enviados a varios intervalos de tiempo, dependiendo del medio. El default comportamiento es cada 5 segundos sobre LAN y enlaces WAN dedicados o de alta velocidad.



Cuando se configura un router para EIGRP, el EIGRP proceso dinámicamente descubre otros routers directamente conectados a él que arrancan EIGRP.



Cada router mantiene información de su router vecinos en su tabla de vecino, incluyendo la dirección y la interface por el cual alcanza al vecino. La tabla de vecinos, también mantiene una entrada para el hold time, el cual un router reporta con su mensaje hello. Hold time es la cantidad de tiempo que los routers tratan a los vecinos como alcanzables y operacionales.







EIGRP envía hello a menor frecuencia en enlaces de menor velocidad. Por ejemplo, en interfaces seriales multipunto o T1 o mas bajos genera hello a intervalos de 60 segundos.

El intervalo hello es la tasa por el cual los hello son enviados. Esta tasa puede ser ajustada por interface con el comando

                        Ip hello-interval eigrp as-number segundos





El hola time es el intervalo que un router espera antes de declarar a un vecino como no disponible. Si el riuter no recibe un paquete EIGRP durante este intervalo, el vecino y todas las rutas asociadas con el vecino son removidos desde la base de datos del EIGRP.



Si el vecino es un sucesor para cualquier red de destino, estas redes son removidas desde el routing table, y alternativos caminos, si es disponible, son computados. Por default, el hola time es configurado a tres veces el intervalo del hello.



El hola time son de 15 segundos y 180 segundos. El hola time se puede ajustar con el comando:

                        Ip hola-time eigrp as-number segundos



Es posible para dos routers ser vecinos EIGRP aun si el hold time y el hello no corresponda. El hello incluye el hola time,  y cada router rastrea el hola time asociado con cada vecino.







Si un paquete EIGRP no es recibido desde un vecino por un router que arranca el proceso EIGRP antes que el hola time expire, el router detecta un cambio en la topología. El router borra adyacencia al vecino, y todas las entradas en la tabla topológica reconoce que ha sido removido el vecino



Esto es como si el vecino envía un update  con el estado de todas las rutas no alcanzables; esta es la condición que causa que las rutas entren en el estado activo. Este procedimiento habilita a las rutas a reconverger rápidamente si una alternativa feasible ruta es disponible



EIGRP no construye relación de peer sobre direcciones secundarias porque todo el tráfico usa las direcciones principales de la interface.



Para formar una adyacencia EIGRP, todos los vecinos usan sus direcciones principales como el source ip address de sus paquetes EIGRP. Adyacencia entre routers EIGRP toma lugar si la dirección principal de cada vecino es parte de la misma subset IP



Como OSPF, EIGRP mjulticast hello para descubrir routers vecinos e intercambiar actualización de rutas.



Solo routers adyacentes intercambian información de routing. Cada router construye una tabla de vecinos desde los paquetes hello que este recibe desde routers EIGRP adyacentes que arrancan el mismo layer protocol.

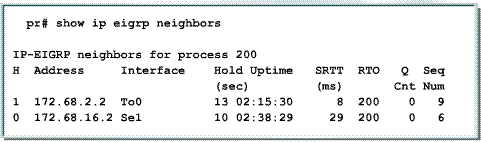

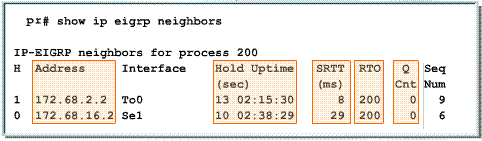

EIGRP mantiene una tabla de vecinos para cada protocolo de red configurado. La tabla muestra los siguientes elementos:













Manteniendo database y adyacencia de EIGRP



El protocolo de transporte confiable (RTP) es el responsable de garantizar, ordenar la entrega de los paquetes EIGRP a todos los vecinos. RTP soporta la transmisión multicast o unicast.



Para  eficiencia, solo ciertos paquetes se transmiten confiablemente. En una red multi-acces con capacidad multicast como Ethernet no es necesario enviar hello confiablemente a todos los vecinos individualmente.



De esta forma, EIGRP envía un único multicast hello conteniendo un indicador que informa que los receptores no necesitan acknowledge el paquete.



Otro tipo de paquetes, tal como updates, indican en el paquete que EIGRP requiere acknowledgment. Todos los paquetes que transportan routing information (update, query, y reply) son enviados confiablemente porque ellos no son enviados periódicamente.



RTP proveen un envío de paquetes multicast rápidamente cuando no hay acknowledged hacia fuera, lo cual ayuda a asegurar la mas rápida convergencia.



El RTO algunas veces expira antes que este reciba un paquete ACK. En este caso, el proceso EIGRP retransmite otra copia del paquete confiable, hasta 16 veces o hasta que el hola time expire.



El uso de tráfico multicast confiable es eficiente y eficaz, aunque un potencial retardo existe en medios multiaccess donde múltiples vecinos existen. El siguiente paquete multicast confiable no puede ser transmitido hasta que todos los peers han acknowledged el previo multicast. Si uno o más peers reponde lento, esto retarda a todos los peers, retardando la siguiente transmisión. Vecinos que son lentos para responder se les envía solo esta vez como un paquete unicast. Esto permite que la operación de multicast confiable proceda sin el retardo de comunicación con los otros peers.



El tiempo de flujo multicast determina cuanto esperar por un ACK antes de switchear desde multicast a unicast. El RTO determina cuanto esperar entre las secuencias unicast.



El proceso EIGRP procesa para cada vecino basado en el cálculo RSTT tanto para el tiempo de flujo multicast y RTO.



En estados normales donde no hay rutas flapping, EIGRP espera un intervalo específico antes de que este determine que la adyacencia a un vecino EIGRP es down. 15 segundos en enlaces de alta velocidad y hasta 180 segundos en enlaces de baja velocidad y enlaces multipuntos.



Cuando un EIGRP determina que un vecino es down y el router no puede restablecer la adyacencia, la tabla de ruteo remueve todas las redes que eran alcanzables a través del vecino. El router intenta encontrar alternativas rutas a estas redes tal que la convergencia pueda ocurrir.



Lo 180 segundos del hold timer pueden verse excesivos, pero esta duración acomoda a los enlaces multipuntos de baja velocidad.



El punto a recordar es que hay otras condiciones que pueden sobrescribir el hold timer y permitir a la red converger rápidamente.



El RTO es un reloj dinámico que se ajusta sobre el tiempo. Este es basado en el SRTT, el cual especifica cuantos milisegundos este toma a un vecino reponder un EIGRP ack.













Descubrimiento de la ruta y verificación de la conectividad EIGRP



Inicio de Descubrimiento de Rutas

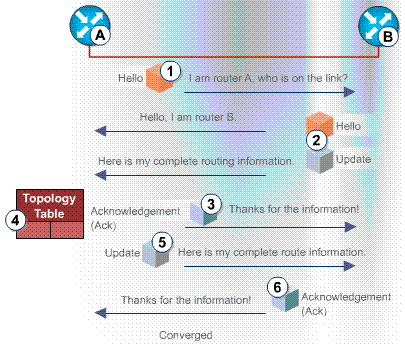

El proceso para establecer y descubrir rutas al vecino ocurre simultáneamente en EIGRP. Te mostraré una descripción del proceso con esta figura:









Después que el router A y router B han recibido el paquete update de cada uno, ellos están listos para actualizar la tabla de ruta con el sucesor routes desde la tabla topológica.









Verificación de conectividad EIGRP



El comando debug EIGRP, tal como debug eigrp packets y debug ip eigrp , pueden ser usados para verificar conectividad de EIGRP y operación.



El debug eigrp packets muestra los tipos de paquetes EIGRP enviados y recibidos por el router. Un máximo de 11 tipos de paquetes pueden ser seleccionados individualmente o en grupos.



El debug ip eigrp muestra los paquetes EIGRP que este router envía y recibe.



Router# debug ip eigrp

IP-EIGRP: Processing incoming UPDATE packet
IP-EIGRP: Ext 192.168.3.0 255.255.255.0 M 386560 - 256000 130560 SM 360960 - 256000 104960
IP-EIGRP: Ext 192.168.0.0 255.255.255.0 M 386560 - 256000 130560 SM 360960 - 256000 104960
IP-EIGRP: Ext 192.168.3.0 255.255.255.0 M 386560 - 256000 130560 SM 360960 - 256000 104960
IP-EIGRP: 172.69.43.0 255.255.255.0, - do advertise out Ethernet0/1
IP-EIGRP: Ext 172.69.43.0 255.255.255.0 metric 371200 - 256000 115200
IP-EIGRP: 192.135.246.0 255.255.255.0, - do advertise out Ethernet0/1
IP-EIGRP: Ext 192.135.246.0 255.255.255.0 metric 46310656 - 45714176 596480
IP-EIGRP: 172.69.40.0 255.255.255.0, - do advertise out Ethernet0/1
IP-EIGRP: Ext 172.69.40.0 255.255.255.0 metric 2272256 - 1657856 614400
IP-EIGRP: 192.135.245.0 255.255.255.0, - do advertise out Ethernet0/1
IP-EIGRP: Ext 192.135.245.0 255.255.255.0 metric 40622080 - 40000000 622080
IP-EIGRP: 192.135.244.0 255.255.255.0, - do advertise out Ethernet0/1





Router# debug eigrp packet

EIGRP: Sending HELLO on Ethernet0/1
       AS 109, Flags 0x0, Seq 0, Ack 0
EIGRP: Sending HELLO on Ethernet0/1
       AS 109, Flags 0x0, Seq 0, Ack 0
EIGRP: Sending HELLO on Ethernet0/1
       AS 109, Flags 0x0, Seq 0, Ack 0
EIGRP: Received UPDATE on Ethernet0/1 from 192.195.78.24,
       AS 109, Flags 0x1, Seq 1, Ack 0
EIGRP: Sending HELLO/ACK on Ethernet0/1 to 192.195.78.24,
       AS 109, Flags 0x0, Seq 0, Ack 1
EIGRP: Sending HELLO/ACK on Ethernet0/1 to 192.195.78.24,
       AS 109, Flags 0x0, Seq 0, Ack 1
EIGRP: Received UPDATE on Ethernet0/1 from 192.195.78.24,
       AS 109, Flags 0x0, Seq 2, Ack 0
