| Instalacion de un Router Cisco Serie 1000 Este apartado da a conocer la instalacion y configuracion de Routers de la mara Cisco Systems. He tenido la oportunidad de trabajar con esto modelos a demas de otros. En realidad la familia de Router que posee Cisco es muy amplia, por lo que esto solo una idea de como se configuran esto equipos. Para poder instalar y configurar estos equipos se deben seguir los siguientes pasos * En primer lugar estos equipos tiene las siguientes interfaces |
 |
 |

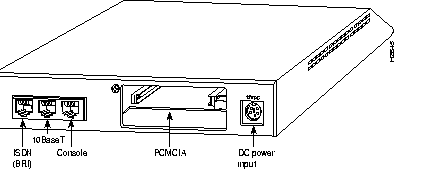

| La figura muetra un router 1003 con diferentes interfaces, entre ellas: Interface WAN: 1 ISDN BRI Interface Ethernet: 10 Base T Interface Console: Serial Asincronico (RJ 45) Slot PCMCIA Entrada de Power La intreface ISDN se debe conectar a una NT1 ( Equipo ISDN proporcionado por proeevedor del servicio) La intergace Ethernet se debe conectar a la red LAN a traves de un cabre UTP RJ-45 La Consola se debe conectar al pc a traves de un cable RJ-45 proporcionado junto con la compra del router. Con esta consola se configura el router. Las conecciones se hacen como sigue en las siguientes figuras: |
 |
 |
 |

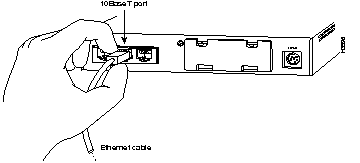

| Coneccion Cable Ethernet al Router |

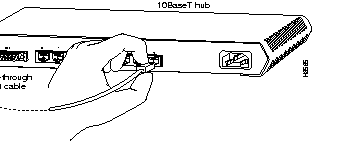

| Coneccion Cable Ethernet al Hub/Switch |
 |
