Switch Capacitor Voltage Convert
LMC 7660 ประกอบด้วย CMOS Switch ซึ่งสวิทช์จะต่อลำดับกัน ทำให้ Supply กลับ

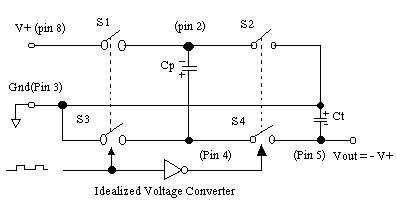

 กัน Vout = -Vin ตามรูปแสดง  LMC 7660 สามารถ ให้  - V+ จาก  V+ ได้เมื่อ สวิทช์ S1 , S3  เมื่อ
 Cp charge จนถึง Supply V+ ระหว่างนี้จะมี OSC pulse เข้ามา

 ทำให้ S1, S3 เปิด  S2.S4 ปิด ทำให้ S2 ลง Gnd  Cp = (- V+ / 2) ที่ Cr (Cp // Cr)
 ในวงจร S1 เป็น P- channel Bias Low S2,S3,S4 เป็น N - Ch n High และหลังจากสวิทช์หลายครั้ง Cr จะ Charge จนถึง - V+
วงจรที่ใช้ในการพิจารณา

รูปแบบการทำงาน
    High Voltage โดยการต่ออนุกรมที่ output (pin 5)

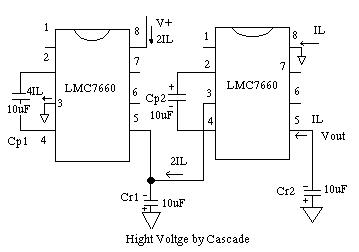

     LMC7660 ตัวแรก  invert  +5 Vdc -----> -5Vdc ที่ pin  5
    LMC7660 ตัวที่สอง  invert(pin 8)ต่อลง Gnd และ Gnd ต่อกับ  - 5 Vdc จาก LMC 7660 ตัวแรก
    ระหว่างส่วนแรกของ  Cycle input(gnd)ต่อ ด้านบวกของ  Capacitor และ -5V
    ถูกต่อด้านลบของ Capacitor.... Capacitor  charge จนไปถึง5V
    ระหว่างส่วนที่2 ของ Cycle ด้านบวกของ Capacitor ต่อขา 3 ,- 5V ที่ -5vที่ขา 3 ประจุที่ขา Cp
     อยู่ในลักษณะอนุกรมกันกับด้านลบของ  Cp ถูกต่อ ไปที่ output  , กับ -5V ที่ input และ -5V
     ที่ตกคร่อม Cp , Cr2  Charge จนถึง -10V

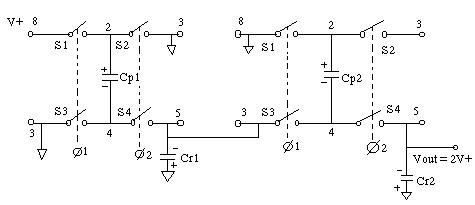

     เพิ่ม Voltage เป็น 2 เท่า โดยการต่ออนุกรมกันที่ output (5)
     7660 ตัวแรก inverted +5Vdc --->output -5Vdc   Cp ถูก
     Charge ผลต่างระหว่างขา 8 (V+) เทียบ  Gnd
    7660 ตัวที่สอง input (8) ต่อ Gnd และขา 3 ต่อ - 5 Vdc จาก 7660 ตัวแรก
    ระหว่างส่วนแรกของ Cycle input (Gnd) ต่อด้านบวกของ Capacitor และ - 5 Vdc ถูกต่อด้าน
    ลบของ Capacitor การ charge ของ Capacitor นี้จนไปถึง 5 V
    ระหว่างส่วนที่2 ของ Cycle ด้านบวกของ Capacitor ต่อขา 3 ,- 5V ที่ -5vที่ขา 3 ประจุที่ขา Cp อยู่
    ในลักษณะอนุกรมกันกับด้านลบของ  Cp ถูกต่อ ไปที่ output  , กับ -5V ที่ input และ -5V ที่ตก
    คร่อม Cp , Cr2  Charge จนถึง -10V

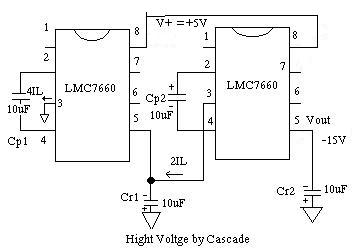

Output = -15V	จาก  input + 5V
เริ่มโดยการ charge ของส่วนที่สองของ  Cp =10V ระหว่างส่วนที่สองของ Cycle อยู่ในสภาวะอนุกรม
จนถึง  -5V ผลถึงจะได้ -15V output
