รีเลย์ชนิดต่าง�
รีเลย์ชนิดต่าง�
1.Over and undercurrent Voltage relay 2.Balance relay 3.Differential relay

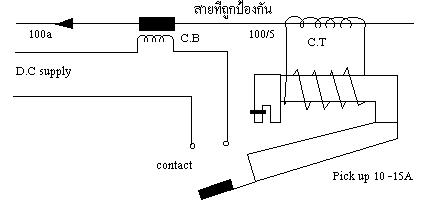

รูปแบบขอ� Over voltage relay
ตัวอย่างการคำนวณหาค่าเวลาการทำงานของรีเลย์ เป็นการตั้งค่า Pick up และหาเวลาการทำงานของรีเลย์แบ� Over current relay
A 10 amp overcurrent induction relay has a current setting of 1.5 in and has time.The relay is connected in the circuit through a c.t having ratio 500/5 A . Calculate the time of operation of the relay if the circuit carrier of fualt of 6000A
Solution
I = (5x 6000)/ 500 = 60A
จากค่า Setting = 1.5 in
และค่า Overcurrent induction relay = 10 A
= 1.5 x 10 = 15
หาค่� Multiplier of Tap = 60/15 = 4 เท่า
จากกราฟแสดงว่าเวลาที� รีเลย์ทำงานเท่ากับ 0.2 S
Overtraval เวลาการทำงานเกินของรีเลย� โดยเฉพาะถ้าเป็นรีเลย์แบบจา� ซึ่งมีพลังงานเหลืออยู่มา� อาจหมุนไปปิดคอนแทค ทั้งๆที่ความผิดปกติได้หายไปแล้�
รีเลย์แบบจานกระดกโดยการใช้กระหรือแรงดั� Balance beam relay
หลักการทำงานเป็นการเปรียบเทียบค่าของกระแ� I1 แล� I2 ที่ทำให้เกิดแรงดึงดูดคานกระดกให้ Contact ปิดวงจ� โดยพิจารณาแรงดึงดูดจากสองขดลวด คือจาก I1 เป็นขดลวดทำงาน I2 เป็นขดลวดต้า� เพราะฉะนั้นเมื่อใดก็ตามที่ขดลวดทำงานมีแรงมากกว่าสปริงและขดลวดทำงาน เมื่อนั้� รีเลย์จะทำงา�
Differential Relay
รีเลย์ที่ทำงานตามผลต่างทางเวกเตอร์ของค่าไฟฟ้� 2 ค่าและผลต่างนั้นมากกว่าค่าที่ตั้งใว้กับรีเลย� ทำให้รีเลย์ทำงาน
ในสภาวะปกต� กระแสที่เหนี่ยวนำเข้าทั้งสองขอ� C.T รับเข้ามาในสภาวะที่เท่ากัน (50A) ทำให้เกิดการใหลอย่างต่อเนื่องทั้งสองข้างขอ� C.T ในปริมาณที่เท่ากัน ทำให้หักล้างกันหมด ไม่มีการใหลผ่า� รีเลย์ เป็นผลให้รีเลย์ไม่ทำงา�
ในสภาวะเกิดการลัดวงจ�
เมื่อเกิดการลัดวงจรในช่วงของสายที่ป้องกันทำให้ทิ�างการให้ของกระแสเข้าหาจุ�
ลัดวงจ� และทำให้เกิดการเหนี่ยวนำเข้าหารีเลย์ในทิ�างที่เสริมกั� ทำให้รีเลย์ทำงาน
รับรู้ว่าเกิดการการลัดวงจรอยู่ในช่วงที่ป้องกัน
เนื่องจากการเหนี่ยวนำของ
C.T Coil สองตัวจะมีการเหนี่ยวนำไม่เท่ากัน100% ทำให้มีปัญหาเพราะรีเลย์จะเข้าใจว่าเป็นการเกิดการลัดวงจ�
ทำให้ต้องแก้ปัญหาโดยใช้รีเลย์แบบ Percentage Differential Relay
Percentage Differential Relay
หลักการทำงาน เมื่อเกิดการลัดวงจรการทำงานทุกอย่างจะเป็นเหมือ� Differential relay แต่จะดีกว่าที่เมื่อเกิดการลัดวงจ� Differential relay จะเกิด Error มากกว่� Percentage Differential relay เพรา� มี R ช่วยในการเฉลี่ยค่ากระแสที่ผิดพลาดที่มีการผิดพลาดน้อยลง และเกิดการเสียหายได้น้อยเนื่องจากม� R ช่วยลดกระแสที่เกินมากๆให้มีความเสียหายต่ำล� กล่าวคือ มีการเฉลี่ยของ (I1+I2)/2 = 51/2 + (- 49/2)=1A แล� I1 - I2 = 51A - ( - 49A ) = 100A
