ข้อมูลเบื้องต้นเกี่ยวกับ Multistage Bandpass Filter

การต่อแบบ Multistage bandpass filter เป็นการต่อของ bandpass filter หลายๆตัวโดยจะมีอัตราการขยาย 20 dB/decase ในแต่ละตัวของ filter นั้นแสดงว่าเมื่อต้องการ 60dB/decase จะต้องต่อ filter ถึง 3 ตัวจึงได้ค่าที่ต้องการ

fc = fc1 =fc2 =fc3

fc Q ของ satge ที่ 1 = 0.644Q cascaded

fc Q ของ satge ที่ 2 = 0.510Q cascaded

ตัวอย่าง

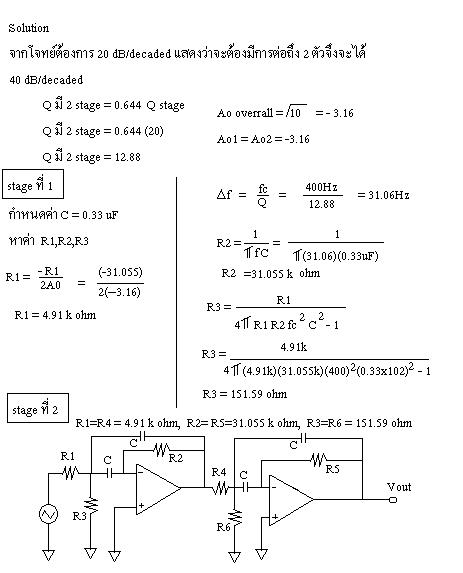

Ex..Design a bandpass filter with a center frequency of 400 Hz, Q = 20, Ao = +10, and a 40 dB/decade rolloff rate. What are the gain bandwidth and slew rate requirements of the op amps?
