- ขั้นตอนที่ 9 ติดตั้งการ์ดจอบนเมนบอร์ด
ขั้นตอนต่อไปนี้จะต้องติดตั้งอุปกรณ์ลงบนเมนบอร์ด และยึดกับตัวเคสด้วย จึงต้องประกอบเมนบอร์ดพร้อมฝากลับเข้ากับตัวเคสก่อน แล้วจึงเสียบการ์ดต่อเพิ่มต่างๆ ลงไปบนเมนบอร์ดได้

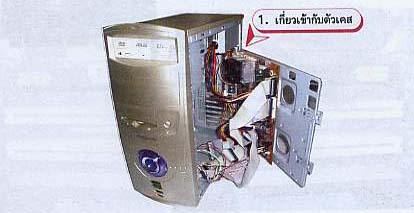

1.นำเมนบอร์ดพร้อมแผงรองที่เกี่ยวเข้ากับตัวเคสเพื่อเตรียมติดเข้าที่เดิม
2.ให้ขันน๊อตหรือยึดสลักปิดฝาข้างเคสเข้ากับตัวเคสให้แน่น โดยให้ตรวจดูด้วยว่าได้เก็บสายสัญญาณต่างๆ ไว้เรียบร้อย

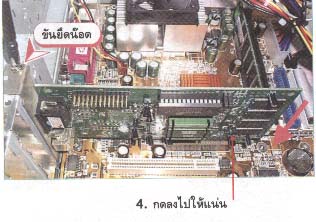

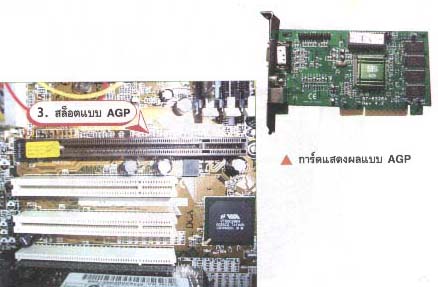

3.ให้นำการ์ดจอออกจากกล่องมาเตรียมไว้และให้ตรวจดูสล๊อตสำหรับติดตั้งการ์ดจอโดยการ์ดรุ่นใหม่จะใช้สล็อต AGP กันหมดแล้ว จุดสังเกตคือเป็นสล็อตสีน้ำตาลเข้มที่อยู่ด้านบนใกล้กับซีพียู(ถ้าเป็นสล็อต PCI สำหรับเสียบการ์ดต่อเพิ่มอื่นจะมีสีขาว)
ขั้นตอนที่ 10 ติดตั้งการ์ดเสียงเข้ากับเมนบอร์ด
การติดตั้งการ์ดเสียงก็คงเช่นเดียวกับการ์ดจอโดยให้มองหาสล็อต PCI ซึ่งเป็นสล็อตที่มีมากที่สุดในเครื่องจะเป็นสีขาว โดยเสียบตัวการ์ดลงไปให้แน่น หลังจากนั้นให้ขันยึดน๊อตเข้ากับตัวเคส แต่มีขั้นตอนพิเศษ คือ ให้เสียบสายสัญญาณเสียงที่ต่อจากท้ายไดรว์ซีดีรอม/ดีวีดีรอมเข้ากับขั้วต่อบนการ์ดเสียงด้วย โดยมีขั้นตอนดังนี้

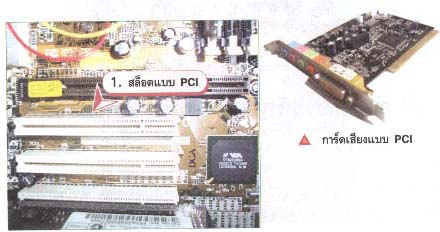

1.เตรียมการ์ดเสียงไว้ และมองหาสล็อตแบบ PCI บนเมนบอร์ด

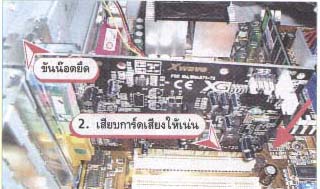

2.นำการ์ดเสียงเสียบเข้าสล็อตแบบ PCI บนเมนบอร์ดให้แน่นและขันยึดน๊อตเข้ากับท้ายเคสให้แน่นเช่นกัน

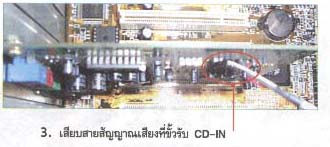

3.นำสายสัญญาณอีกข้างหนึ่ง ที่เสียบจากท้ายไดรว์ซีดีรอม/ดีวีดีรอมมาเสียบเข้ากับเข้ารับ
CD-IN บนการ์ดเสียงโดยเสียบด้านใดก็ได้เนื่องจากเป็นแค่ช่องเดียวเท่านั้น(การเสียบกลับด้านเป็นการสลับช่องระหว่างลำโพงซ้าย-ขวาเท่านั้น
ขั้นตอนที่11 ติดตั้งสายสัญญาณเข้ากับตัวเมนบอร์ด
ขั้นตอนนี้เป็นการติดตั้งสายชนิดต่างๆ ที่อยู่ภายในตัวเคสเข้ากับเมนบอร์ดเพื่อให้เครื่องทำงานได้ ซึ่งได้แก่ สายจ่ายไฟให้กับเมนบอร์ด,สาย Power LED , สาย Power Switch, สาย HDD LED , สาย Reset และสาย Speaker ซึ่งเป็นสายหลักที่จะต้องมีในทุกเครื่อง โดยมีขั้นตอนดังนี้
ติดตั้งสายจ่ายไฟเลี้ยงเมนบอร์ด
1.ในขั้นตอนแรกนี้ให้มองหาช่องรับไฟเลี้ยงบนเมนบอร์ดซึ่งเป็นขั้วสีขาวมีจำนวน 20 ช่อง เมื่อพบแล้วให้เตรียมจัดขั้วจ่ายไฟเลี้ยงเข้ากับตัวเคสไว้
2.ให้นำสายจ่ายไฟเลี้ยงจากตัวเคส(แหลเงจ่ายไฟ) ไปเสียบเข้ากับช่องรับไฟเลี้ยงสีขาวบนเมนบอร์ด โดยจัดใหจัดด้านที่มีหัวล็อคให้ตรงกัน
3.หลังจากนั้นให้เสียบสายจ่ายไฟลงไปบนช่องรับไฟเมนบอร์ด
ติดตั้งสายสัญญาณเครื่อง
1.ตรวจดูขา Pin สำหรับเสียบสายสัญญาณบนเมนบอร์ดเปรียบเทียบกับภาพในคู่มือบนเมนบอร์ด เพื่อหาขาสัญญาณสำหรับสายชนิดต่างๆ
2.เมื่อทราบตำแหน่งที่ตั้งขาเสียบสายสัญญาณเรียบร้อยแล้ว ก็นำสายสัญญาณภายในเคสไปเสียบเข้ากับขาเสียบบนเมนบอร์ด ตามรูปหลังจากเสียบสายสัญญาณทุกเส้นแล้ว ให้ฝาเคสมาปิดกลับให้เรียบร้อย ก็จะได้ตอมพิวเตอร์เครื่องใหม่ที่ประกอบพร้อมสำหรับการติดตั้งระบบต่อไป
หลังจากเสียบสายสัญญาณทุกเส้นแล้ว ให้ฝาเคสมาปิดกลับให้เรียบร้อย ก็จะได้ตอมพิวเตอร์เครื่องใหม่ที่ประกอบพร้อมสำหรับการติดตั้งระบบต่อไป
