Construcción del radar de alerta temprana 965

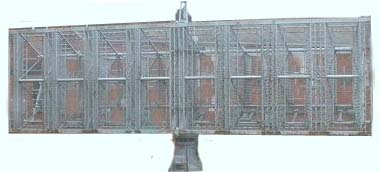

 Este radar es tal vez poco conocido por su denominación �965 de alerta temprana�, pero si decimos que su forma es rectangular, que lo utiliza el destructor tipo 42  A.R.A. Hércules de la Armada Argentina, y que también lo utilizaron navíos de Gran Bretaña, como el H.M.S. Sheffield, durante los primeros años de la década de 1980, tal vez sea más fácil entender de que tipo de radar estamos hablando.

 Las características generales del este radar son las siguientes: es de vigilancia de largo alcance y su objetivo es la alarma temprana y la dirección de aeronaves, el alcance operativo máximo es de más de 300 millas náuticas.

Construcción

 Como material para la construcción utilizaremos plástico estirado. La idea es usar los esqueletos sobrantes de aquellas maquetas de kit de plástico que ya hemos armado. La técnica de estirar plástico requiere práctica, y consiste en ablandar por medio de una llama, con un movimiento de �flameádo�, un trozo de plástico, tomándolo por ambos extremos y estirándolo hasta obtener el diámetro buscado.

Construcción del radar

 El primer paso es hecer una estructura rectangular que dará forma al frente del radar (figura 1).
 Seguidamente agregamos hilos de plástico estirado subdividiendo el rectángulo primario en tres partes, dos anchas y una mas estrecha en el medio (figura 2); para luego ubicar un hilo de plástico en cada uno de los rectángulos mayores, subdividiendo cada uno de los mismos en dos partes (figura 3).

El siguiente paso es pegar los trozos de plástico (siete) en forma transversal (90 grados) a lo largo de los dos rectángulos más grandes, formando una especie de enrrejado. (figura 4)
 Para construir la estructura que dará forma al perfil del radar debemos cortar y doblar hilos de plástico estirado y darle la forma de la figura 5, para luego pegarlos en el lado posterior del panel frontal.
 Seguidamente se deben pegar cuatro hilos de plás-tico que se ubican en forma longitudinal, apoyándo-se cada uno de ellos en  los vértices de las estructu-ras posteriores del radar (Figura 6 ).

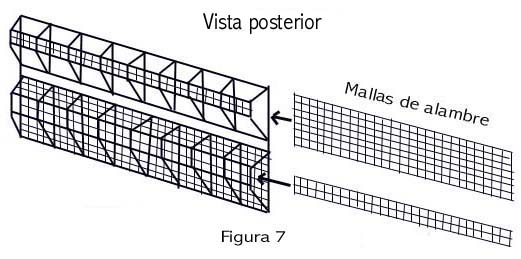

Para darle un aspecto real pegamos, co-mo se ve en le figura 7, una malla de alambre metálico de mosquitero del lado interior del panel frontal y del panel pos-terior del radar. Para que al cortar la ma-lla de alambre de mosquitero ésta no se desarme, es aconsejable pegar las inter-secciones de la misma con pegamento de cianoacrilato.

 En la nota no se dan medidas específicas del radar a construir, porque las mismas varían según la escala que se utilice para trabajar, es así que se deja a criterio del modelista las mismas. Como dato podemos decir que en la escala 1:100 el diámetro de los hilos de plástico estirado puede ser de 1 mm.

Autor: Gustavo Suares
