Los cañones en torres y en barbetas.
(Ultima parte)
Los cañones en barbetas

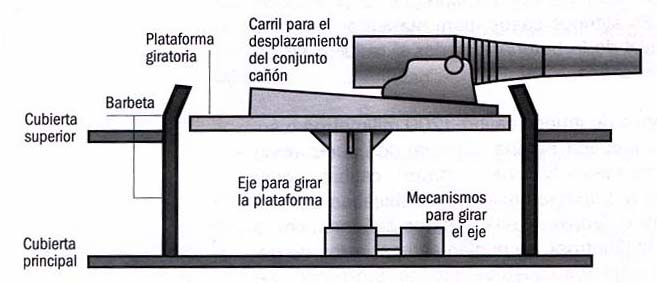

Instalación en barbeta
En este sistema de instalación, (del cual derivan los acorazados con barbetas) las plataformas giratorias y su sistema de rotación se hallaban protegidos por un recinto de coraza de poca altura fijado a la cubierta superior, cilíndrico o en forma de pera, por encima del cual asomaban parte de la caña y la boca del cañón; de allí su nombre, pues el recinto recordaba al tipo de fortificación terrestre que tiene esa denominación.
En cuanto a la plataforma giratoria, esa podía también estar instalada sobre la cubierta superior o sobre una estructura especial de sostén, cilíndrica, apoyada sobre una cubierta inferior. Con esa disposición, a diferencia también de las torres, las armas y partes del personal quedaban a cielo descubierto, expuestos a los disparos enemigos y a la intemperie. No obstante esta desventaja, que fue solucionada con el tiempo, la instalación con barbeta resultaba más ágil y menos embarazosa que la disposición en torre.
Las maquinarias para hacer que giraran las plataformas en torres y en barbetas estaban accionadas por máquinas de vapor; sin embargo, en los primeros buques se siguió usando como reserva una especie de cabrestante accionado a mano. Los cañones instalados sobre plataformas giratorias no tenían cureñas con ruedas, sino que estaban montadas sobre un bastidor sobre el cual se deslizaban y tenían un freno mecánico.

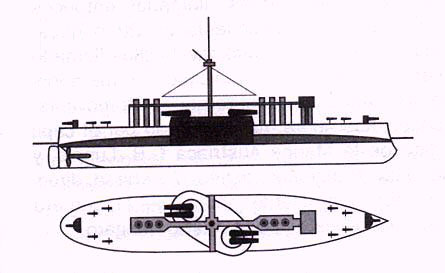

Acorazado con barbetas en diagonal
Las torres asimétricas
Llevaban su armamento principal en montajes dobles en el centro del buque. Una ventaja de éste tipo de sistema era que el aprovisionamiento de las municiones se realizaba desde un solo acceso central, con pañol y elevador. Luego con la fabricación de cañones muy largos, éstos no podían moverse a ambos lados del buque, entonces el armamento se corrió hacia proa y popa. Tal instalación fue la adoptada para los buques de guerra.
Los sistemas en torre y en barbeta presentaban ventajas e inconvenientes:
SISTEMAS |
VENTAJA |
DESVENTAJA |
En torre |
Tienen mejor protección |
Son muy pesadas |
Tienen independencia del movimiento de rotación, respecto del buque. |
Tenían que ir montadas muy bajas para garantizar su estabilidad. |
|
|
En caso de mal tiempo se reducía su uso. |
|
En barbeta |
Se podían instalar en posiciones elevadas. |
Estaban mas expuestas al fuego enemigo y a los factores atmosféricos. |
Fuente: Enciclopedia Navíos y veleros y boletín del Centro naval Nro. 807
Gustavo Suares
