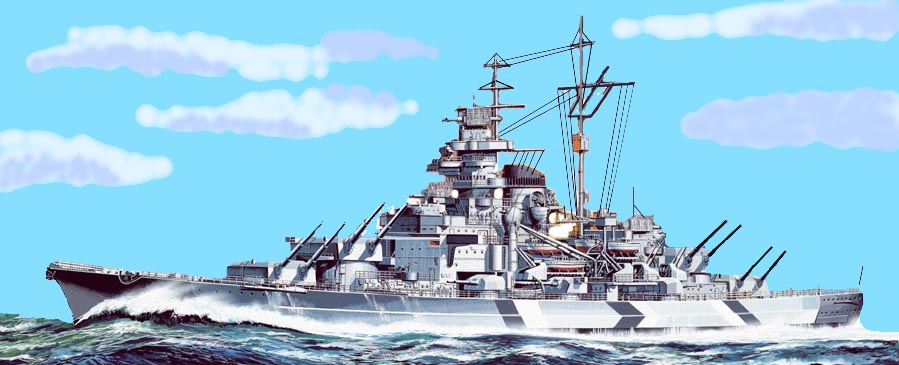

EL ACORAZADO BISMARCK
El acorazado Bismarck fue ordenado para ser construido a la firma Blohm & Voss, Hamburgo (Alemania). La quilla se puso el 1 de julio de 1936 En septiembre de 1938, el casco ya estaba completo hasta la altura de la cubierta superior. La ceremonia de botadura tuvo lugar el martes, 14 de febrero de 1939. Después de la botadura, el Bismarck fue amarrado al muelle de equipamiento donde se le instalaron las torres y demás partes de la superestructura. El sábado, 24 de agosto de 1940, el acorazado estaba finalmente listo para entrar en servicio con la Kriegsmarine.
DISEÑO
Todo este diseño
se vio limitado por el acuerdo de Versalles, el cual permitía que
Alemania pudiera construir una flota de superficie de hasta un 35% de la británica
y de hasta 45% en el caso de submarinos.
Esto significaba que Alemania podía ahora construir 184.000
toneladas de buques de línea (cinco acorazados de 35.000 toneladas).
Después de la firma del Tratado Naval anglo-alemán, el acorazado Bismarck fue oficialmente encargado y su diseño preliminar terminado cinco meses después el 16 de noviembre de 1935. Los acorazados Bismarck y Tirpitz (gemelos) eran versiones mejoradas de los acorazados Scharnhorst y Gneisenau y tenían muchos de los detalles de sus predecesores.
Se puso cuidado especial
en la estabilidad del buque, y la característica más sobresaliente
de la nueva clase Bismarck era su gran capacidad de absorber daños debido
al volumen protegido. La subdivisión era muy extensa, y el casco estaba
dividido en 22 secciones estancas numeradas de popa a proa. 17 de esas secciones
estaban dentro de la ciudadela, lo que significaba que el 70% de la eslora estaba
fuertemente protegida por blindaje. La enorme manga de 36 metros también
contribuía a mantener un alto grado de flotabilidad.
En contraste con la clase Scharnhorst, el grosor cinturón principal
fue reducido de 350 mm a 320 mm (Tirpitz 315 mm). Un cinturón de 320
mm respaldado por una cubierta inclinada de 110-120 mm fue considerado como
más que suficiente para rechazar cualquier proyectil a cualquier distancia,
y esto hacía al acorazado prácticamente inmune en combates a corta
distancia. El grosor del cinturón superior y las cubiertas fue aumentado.
La protección subacuática también era mayor, y la distancia
entre el mamparo antitorpedo y el casco exterior fue aumentada de 4,5 a 5,5
metros.
El nuevo diseño tenía que tener una eslora mayor debido
a la instalación de la cuarta torre de artillería. La colocación
tradicional de cuarto torres gemelas fue elegida por encima de otras combinaciones.
Aunque el uso de cañones de 40,6 cm estaba permitido por el Tratado Naval
de Londres, el nuevo y potente 38cm/L47 con una gran velocidad inicial fue aceptado
como más que suficiente para cumplir sus propósitos.
La artillería secundaria era prácticamente la misma que
en la clase Scharnhorst, no obstante el uso de torres individuales fue abandonado
en favor de dobles.
ARMAMENTO
Armamento principal

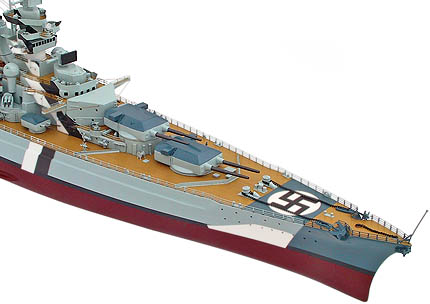

La batería principal del Bismarck
estaba compuesta de ocho cañones 38 centímetros, cuyo objetivo principal
era el de destruir blancos de superficie en el mar, aunque también podían
ser utilizados para bombardeo de costa, y estaban instalados en cuatro torres
dobles, dos ubicadas en proa y dos en popa.
Armamento secundario: tres torres dobles por banda SK 15cm/L55 C28, cuya longitud de caña
era de 8,25 metros, con una cadencia de tiro de ocho disparos por minuto y un
alcance de 23.500 metros.
Armamento antiaéreo pesado: 4 montajes dobles por banda 10.5cm/L65 C33, con una longitud
de caña de 6,82 metros, una cadencia de tiro de 18 disparos/minuto y
un alcance de 17.700 metros.
Armamento antiaéreo medio:
4 montajes dobles por banda 3.7cm/L83 C30,
con una longitud del arma de 3,071 metros, cuya cadencia de disparos
era de 80 por minuto y tenía un alcance de 6.750 metros.
Armamento antiaéreo ligero 10 montajes sencillos y 2 montajes cuadruples
de 200 disparos/minuto, con un alcande de 4.800 metros.
PLANTA PROPULSORA
Consistía de tres juegos de turbinas (Blohm & Voss) en tres
compartimentos separados. La potencia era suministrada por doce calderas Wagner
de alta presión divididas es seis compartimentos estancos. La planta
generaba una potencia total de 150.170 Cv y proporcionaba al acorazado una velocidad
máxima de 30,1 nudos. Las tres hélices tenían un
diámetro de 4,8 metros y tres palas, con dos timones en paralelo de 24.2
m².
La capacidad de combustible era de 8.294 tm (toneladas métricas),
y la autonomía de 8.525 millas náuticas a 19 nudos, o 4.500 millas
marinas a 28 nudos.
Poseía tres centrales eléctricas, de las cuales dos tenía
una potencia de 2.000 Kw (kilowatts), y la tercera de 3.450 Kw. Para un
total de 7.910 Kw de potencia eléctrica total generadora.
AVIONES

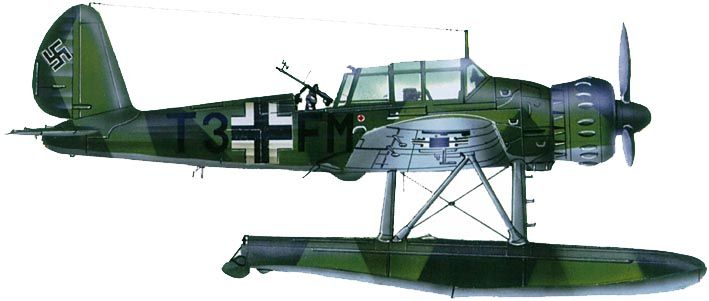

Los Arado Ar196 eran aparatos
monomotores con flotadores gemelos, muy robustos y fuertemente armados. Dos de
ellos iban guardados en el hangar doble de 120 m² situado bajo el palo
mayor, y los otros dos en hangares individuales de 60 m² en ambos lados
de la chimenea. Para ahorrar espacio sus alas podían plegarse. Los aparatos
pertenecían a la 1ª Escuadrilla (1.Staffel) del ala embarcada de
reconocimiento 196 (Bordfliegergruppe 196) que había sido formada antes
de la guerra en 1937. Los pilotos y mecánicos eran miembros de la Luftwaffe.
El Bismarck estaba equipado con hidroaviones para misiones de reconocimiento.
Cuatro hidroaviones Arado Ar196 eran transportados a bordo, aunque podían
embarcarse un máximo de seis unidades si fuese necesario.
Los hidroaviones eran lanzados por una doble catapulta de 32 metros de
longitud que podía ser extendida telescópicamente más allá
de las bandas del buque hasta una longitud de 48 metros.
Esta catapulta estaba situada en el centro del buque (sección X-XI)
entre el palo mayor y la chimenea, y podía ser utilizada por ambos lados.
Después de completar una misión el hidro amerizaba junto a una
de las bandas del buque, y a continuación era izado a bordo por una de
las grandes grúas de 12 toneladas.
SU PRIMERA Y ÚLTIMA MISIÓN
El Bismarck tardó
un año en prepararse para realizar su primera y única salida al
Atlántico Norte.
Acompañado por el crucero Prinz Eugen, zarpó de Korsfjord,
Noruega, en mayo de 1941 y fue interceptado por el crucero de batalla, inglés,
Hood y el acorazado Prince of Wales al sur del estrecho de Dinamarca.
A la quinta salva hundió al hood, asestándole un golpe mortal
en la santabarbara causando su hundimiento e infligió graves averías
al Prince of Wales, que alcanzó al Bismarck con tres proyectiles
de 356 mm, por lo cual éste último se dirigió al puerto
francés de Brest. A partir de ese momento se convirtió en el centro
de la atención de toda la flota británica, que ordenó al
portaaviones Ark Royal, al crucero de combate Renown y una gran cantidad de
embarcaciones menores para que dejaran Gibraltar y se dirigieran al norte. Entretanto,
durante las horas de luz del día 24 de mayo de 1941, los acorazados King
George Vy Rodney, y el portaaviones Victorius estaban en al Atlántico
ocupándose de dar caza al Bismack, al mismo tiempo que el Prince of Wales,
el Norfolk y el Suffolk lo vigilaban muy detenidamente.
A las 10:30 horas del 26 de mayo, un hidroavión catalina localizó
la Bismarck y posteriormente al aviso de este, una escuadrilla de aviones Sworfish
despegó del portaaviones Ark Royal, los pilotos se acercaron al Bismarck
y lanzaron sus torpedos, regresando posteriormente debido a las malas condiciones
meteorológicas. Luego se constató que uno de los torpedos había
hecho impacto en el timón del Bismarck dejándolo a la deriva.
A las 8.47 del 27 de mayo, se iniciaba el encuentro decisivo con el Bismarck.
El King George V y el Rorney empezaron el ataque, también el Norfolk
y luego se unió el cazatorpedero Dorsetshire. El Rodney consiguió
dar el primer golpe significativo cuando una de sus proyectiles alcanzó
dos torres de proa del Bismarck. Gradualmente, los buques británicos
fueron concentrando el tiro, disponiéndose a dar el golpe de gracia.
Luego de que el King George V y el Rodney se retiraran, el Dorsetshire
selló el destino del gigante alemán con sus torpedos. Una sección
especial a bordo del Bismarck ya había llevado a cabo su tarea para hundir
el buque, y a las 10.39 horas, el acorazado se sumergió en el Atlántico.
CARACTERÍSTICAS GENERALES
Botadura: 14 de febrero de
1939.
Desplazamiento:
· Estándar: 41.700 toneladas métricas.
·Plena carga: 50.900 toneladas métricas.
Dimensiones:
·Eslora en línea de flotación: 241,5 metros.
· Eslora máxima: 251 metros.
· Manga: 36 metros.
· Calado máximo: 10,2 metros.
· Altura del casco:15 metros
Velocidad: 30,12 nudos (máxima obtenida).
Dotación: 2.200 hombres.
