| Short wing pages | ||||||||||||||||||||||||
 |
||||||||||||||||||||||||

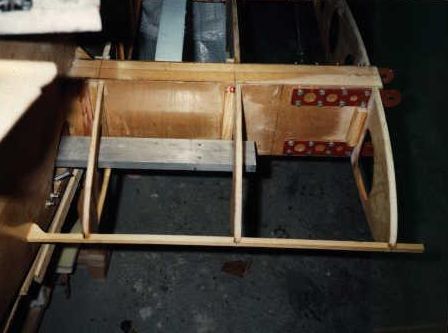

| Inboard wing is composed of three plywood rib and leading edge lath. Sis�siipi muodostuu kolmesta vanerikaaresta ja johtoreuna rimasta. |
||||||||||||||||||||||||
 |
||||||||||||||||||||||||

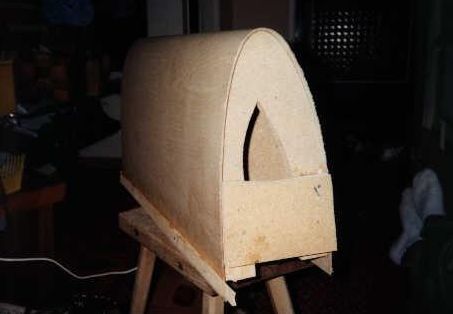

| Inboard plywood skin on the jig. Thickness of the plywood is 1.5mm. Before bending, plywood has been boiled on watter. Sis�siiven vaneri jigiss�. |
||||||||||||||||||||||||
 |

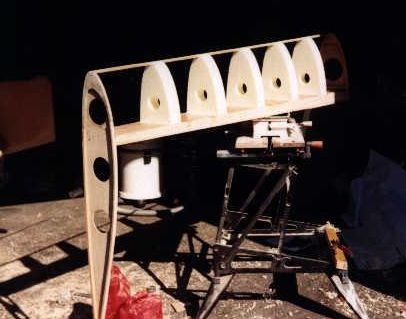

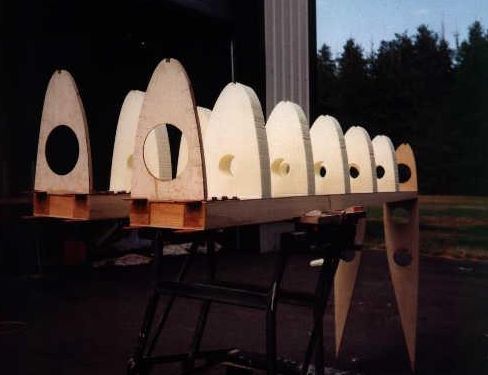

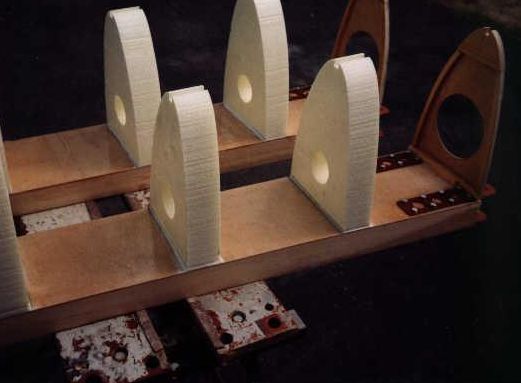

Outboard wing main spar and torsion rib on the photo. Between both end of spar ribs are polystyren foam. Spars has been cut by hot wire. Kuvassa p��salko. Keltaiset kaaret ovat kuumalangalla leikattua polystyreeni�. |
|||||||||||||||||||||||
 |
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
| Leadind edge lath has been glued to ribs. Size ot lath is 12x12 mm. Johtoreunaan liimattiin 12x12 mm m�ntyrima. |
||||||||||||||||||||||||
