M�DULO EL MOTOR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Introducci�n A partir del primer dise�o de un motor de combusti�n interna se han generado diferentes disposiciones, tama�os y formas de generar energ�a. En este m�dulo usted comprender� la importancia del motor y el desarrollo de la tecnolog�a como punto de referencia de la industrializaci�n. Los motores de combusti�n interna est�n clasificados en las maquinas que generan movimiento a partir de energ�a t�rmica. Dentro de este tipo de motores se encuentran los volum�tricos de los cuales trata este m�dulo y los continuos como son las turbinas y los reactores. Los motores volum�tricos se clasifican, seg�n su forma de movimiento, en rotativos y alternativos principalmente, estos �ltimos pueden tener encendido por chispa o por compresi�n. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
EL MOTOR La definici�n formal de un motor es aquella maquina que esta constituida para transformar alg�n tipo de energ�a en movimiento, dicho movimiento se entrega en forma rotacional. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
El motor de combusti�n interna realiza este proceso transformando la energ�a qu�mica y cal�rica que posee la mezcla combustible en energ�a mec�nica (movimiento), por medio de un mecanismo de biela - manivela como se indica en la figura. El motor consta de diferentes partes entre ellas como constante, la culata, el bloque y el c�rter, los cuales son explicados detalladamente en este documento junto con los sistemas necesarios para su completo funcionamiento. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
FUNCIONAMIENTO DE UN MOTOR Un motor de combusti�n interna basa su funcionamiento en principios termodin�micos, es una m�quina destinada a transformar la energ�a cal�rica en energ�a mec�nica (trabajo). En el proceso la mezcla de aire con alg�n derivado del petr�leo, se quema a muy alta velocidad en la c�mara de combusti�n que est� ubicada en la parte superior del cilindro. Esta combusti�n hace que, al subir la temperatura de los gases, estos se expandan y empujen el pist�n o �mbolo hacia abajo. Por medio de un mecanismo de biela - manivela, esta �ltima es la uni�n al cig�e�al, hace que el impulso del pist�n sea transmitido y se produzca trabajo mec�nico. Para el mejor entendimiento de este funcionamiento existen unos t�rmino b�sicos que son los siguientes: PUNTO MUERTO SUPERIOR: PMS indica el limite superior del recorrido del pist�n dentro del cilindro. PUNTO MUERTO INFERIOR: PMI es el punto m�s bajo del recorrido del pist�n dentro del cilindro. CARRERA: Es la distancia lineal que recorre el pisto dentro del cilindro, de otra forma, es la distancia que existe entre el PMI y el PMS. Una carrera completa del pist�n hacia arriba y otra hacia abajo corresponde a una revoluci�n del cig�e�al. TIEMPO: Carrera hacia arriba o hacia abajo del pist�n, dentro del cilindro, donde cumple con una funci�n determinada. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

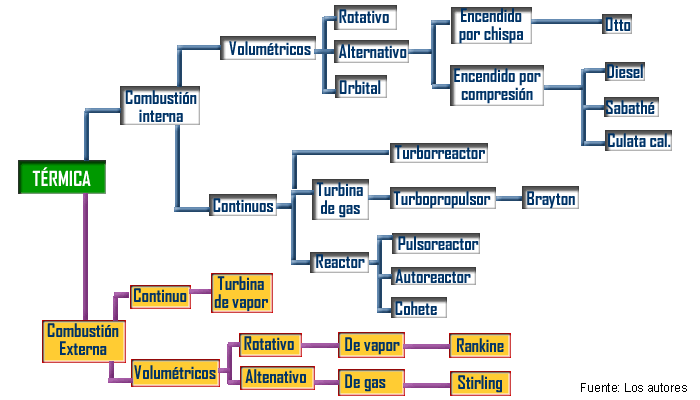

TIPOS DE MOTORES Dentro de los diferentes tipos de motores que existen, los cuales pueden ser clasificados por la clase de energ�a que utilizan, se encuentran los de combusti�n interna que pertenecen a los t�rmicos, como se muestra en la siguiente figura. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Los motores de combusti�n interna pueden ser clasificados dependiendo de diferentes puntos de vista, se pueden clasificar por su disposici�n, por su funcionamiento o por la cantidad de cilindros. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MOTORES SEGUN LA DISPOSICI�N Otra clasificaci�n que se puede hacer de los motores, ya en este caso para los de pist�n de movimiento lineal, es seg�n la disposici�n de los cilindros, para este caso se conocen generalmente los motores en l�nea, en V y actualmente se est�n desarrollando los motores en W; tambi�n existen los motores horizontales opuestos, generalmente utilizados por marcas automotrices como Subaru, VolksWagen y Porshe y finalmente un motor que ya se encuentra en museos pero que fue muy usado en aviaci�n durante la segunda guerra mundial es el motor radial. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motor en W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motor horizontal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MOTOR WANKEL Es un tipo de motor totalmente diferente a los expuestos anteriormente y se utiliza generalmente en aplicaciones industriales y marinas. Este motor no posee pistones, en su lugar se encuentra un rotor triangular con lados curvos y �rbita exc�ntrica sobre un engranaje. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

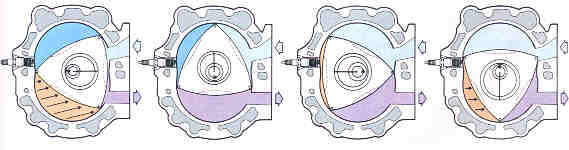

En este tipo de motor, el pist�n triangular divide al espacio del estator en tres c�maras rotatorias de volumen variable, en donde se desarrollan simult�neamente tres ciclos de cuatro tiempos desfasados un tercio de vuelta de rotor. Los cuatro tiempos del motor ocurren en una sola de revoluci�n del cig�e�al. Uno de los mayores inconvenientes de este tipo de motor, se encuentra en los v�rtices del rotor, donde debido al empuje del engranaje central y la fuerza centr�fuga se presentan problemas de refrigeraci�n, ya que entre las fases de combusti�n y escape existen diferencias de temperaturas entre los 100 �C y los 150 �C, junto con problemas de estanqueidad por rozamiento en los sellos. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Los motores Wankel pueden estar conformados por uno, dos, tres o cuatro rotores, en la figura se muestra uno de dos rotores desfasados 180� entre si. Este tipo de motor es mucho mas sencillo, en su construcci�n, que uno convencional de pistones, debido a su menor cantidad de componentes. Sus partes principales son: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rotor: Es de perfil triangular y de lados curvados, se encuentra perforado en su punto central. Dicho agujero cumple dos funciones, la primera es la zona principal cil�ndrica y lisa que constituye el elemento de soporte dentro del cual gira un gorr�n exc�ntrico solidario al eje del motor. La otra parte est� constituida por una corona dentada que engrana con un pi��n solidario a la parte fija del motor. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

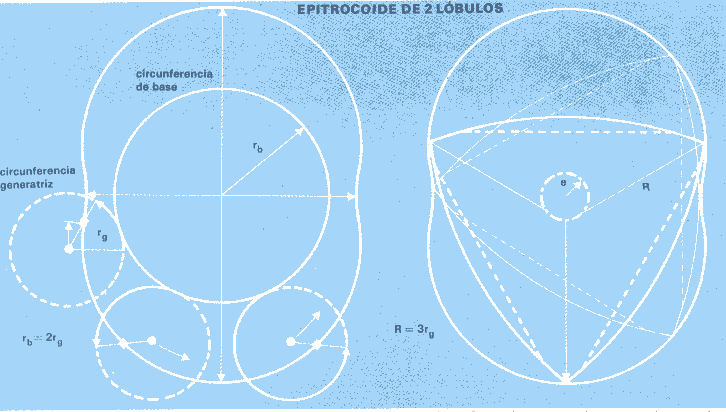

Estator: Es el lugar dentro del cual gira el rotor, su forma es epitrocoidal de dos l�bulos. La epitrocoide es una curva que se describe debido a un punto interior a una circunferencia generatriz que rueda, exteriormente, sobre otra circunferencia base. El n�mero de l�bulos es igual a la relaci�n entre los radios de ambas circunferencias, como se ve en el siguiente dibujo, aqu� mismo se muestra c�mo la epitrocoide coincide con la trayectoria de los v�rtices del rotor triangular, cuyo eje se desplaza sobre una circunferencia de radio e. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
El gorr�n exc�ntrico, alrededor del cual gira el rotor y por donde el rotor le transmite potencia al eje, representa el gorr�n de manivela del cig�e�al. El movimiento de revoluci�n del motor est� definido por la rotaci�n de su propio eje principal de simetr�a, que coincide con el eje del gorr�n, en torno al eje del estator, que coincide con el del cig�e�al. Por esto es que en este tipo de motores el movimiento planetario del rotor puede asimilarse al de una manivela. La descripci�n de este mecanismo de manivela se muestra en la siguiente figura: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

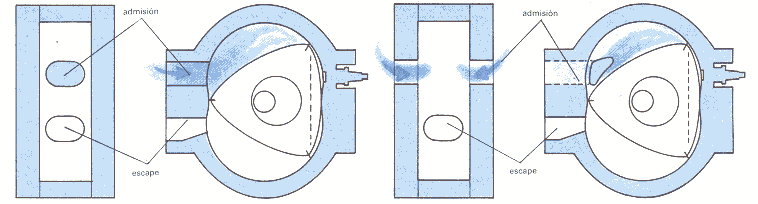

Para la entrada de la mezcla y la salida de los gases existen dos tipos de lumbreras, la posici�n mas sencilla es en la periferia del estator , como se muestra en la parte a de la figura y permite m�xima duraci�n en la fase de admisi�n; la otra, parte b de la figura, es cuando las lumbreras se encuentran colocadas lateralmente, lo que permite una mayor turbulencia y mejora las prestaciones a reg�menes bajos. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MOTOR DE CUATRO TIEMPOS Se conoce con este nombre debido a que cada subida y/o bajada del pist�n dentro del cilindro corresponde a un tiempo del motor, los cuatro tiempos son: admisi�n, compresi�n expansi�n y escape. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Admisi�n: El pist�n se desplaza desde el PMS hasta el PMI mientras que la mezcla aire combustible entra a la c�mara de combusti�n, gracias a la apertura de la o las v�lvulas de admisi�n. Compresi�n: Al finalizar la admisi�n el pist�n empieza su recorrido hacia arriba, la v�lvula de admisi�n que se encontraba abierta se cierra y debido a que la mezcla no tiene ninguna opci�n de escape, es comprimida. Combusti�n (expansi�n): Es tambi�n mal llamado explosi�n, este nombre no se debe dar porque no existe tal, lo que sucede es una ignici�n progresiva de la mezcla debido a la chispa que se genera por la buj�a en los motores a gasolina; gracias a esta combusti�n los gases generados se expanden y empujan de nuevo el pist�n hacia el PMI. En los motores Diesel la combusti�n no se genera por chispa si no por el alto grado de compresi�n al que se llega, lo que se traduce en alto grado de temperatura. Este empuje hacia abajo es el que hace girar el cig�e�al Escape: Nuevamente el pist�n vuelve a su recorrido hacia arriba, empujando los residuos de la combusti�n que gracias a la apertura de la o las v�lvulas de escape salen del motor; aqu� se inicia el ciclo nuevamente abriendo la v�lvula de admisi�n. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MOTOR DE DOS TIEMPOS Este es un tipo de motor totalmente diferente al de cuatro tiempos, tanto en funcionamiento como en apariencia f�sica. Dentro de las diferencias se encuentran que no posee eje de levas, engranajes de distribuci�n, v�lvulas, etc. El c�rter es de peque�as dimensiones y se encuentra cerrado herm�ticamente debido a que se usa para la admisi�n y precompresi�n de la mezcla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La descripci�n del motor es la siguiente: A un lado del cilindro se encuentra una lumbrera o conducto de carga, por el cual la mezcla pasa del c�rter al cilindro. Existen otros dos conductos, generalmente opuestos en posici�n al de carga por donde se hace la admisi�n procedente del carburador y el escape hacia la atm�sfera. El funcionamiento es el siguiente: 1. El c�rter aspira una nueva mezcla y al subir el pist�n se comprime la mezcla. 2. En el c�rter contin�a la aspiraci�n mientras que en la parte superior del cilindro se presenta la chispa de la buj�a y el pist�n comienza su descenso. 3. En el c�rter se precomprime la mezcla y el pist�n deja escapar los gases por el conducto de escape. 4. Por el conducto de carga entra la nueva mezcla que empuja los gases quemados hacia fuera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
En este tipo de motores el pist�n tiene una forma especial, como se muestra en la figura, que permite dar direcci�n a los flujos, por medio del deflector, en el momento que est� entrando la mezcla nueva y salen los gases ya quemados. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
