ตัวอย่างงานที่ใช้ระบบ นิวแมติก ไฮโดรลิก

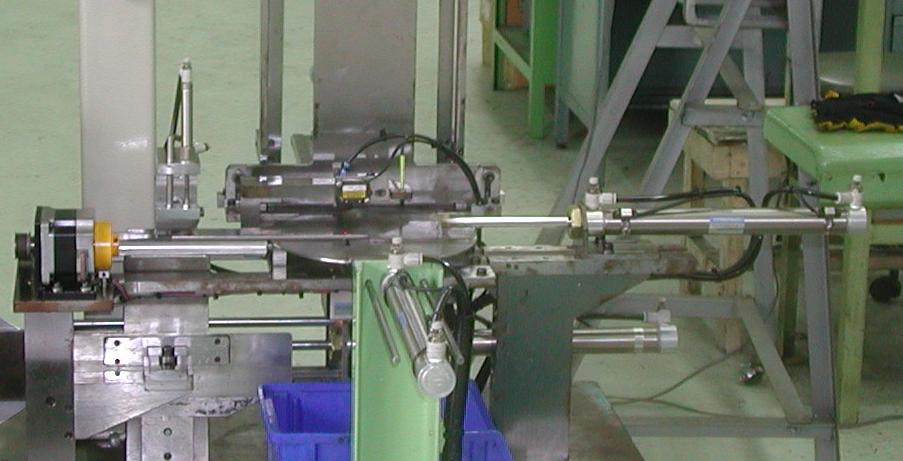

รูปตัวอย่างระบบ นิวแมติก
รูปลักษณะของวงจรลม ที่ใช้ในการควบคุมกระบอกสูบ
ลักษณะการทำงานของระบบ
กระบอกสูบแต่ละตัวจะทำหน้าที่ผลักชิ้นงานเข้าสู่ Process การทำงานในแต่ละขั้นตอน จนจบกระบวนการ โดยในแต่ละตัวก็จะมีวงจรลมตามรูปลักษณะของวงจรลมตามด้านบน ซึ่งสามารถที่จะปรับความเร็ว ให้มีการผลักชิ้นงานช้าหรือเร็วได้ซึ่งการทำงานทั้งหมดจะถูกควบคุมโดย PLC โดยมี Sensor Reed Switch ติดอยู่ที่ตำแหน่งสุดของกระบอกสูบ ทั้ง เข้าสุดและออกสุดเพื่อเป็นสัญาณในการประมวลผลนั่นเอง โดยจะใช้วาล์ว เป็นลักษณะของ โซลินอยด์ เพื่อใช้ควบคุมทางไฟฟ้าได้ จะเป็น วาล์วแบบ 5/2 เพื่อทำการปรับเปลี่ยนทิศทางลม ให้กระบอกสูบสามารถที่จะ เข้าออกได้ นั่นเอง แต่ในรูปลักษณะวงจรด้านบน จะเป็นสัญลักษณ์ ที่เป็น วาล์ว แบบ Manual ซึ่งการทำงานของวาล์วในลัษณะนี้ จะ ทำได้โดยการกด ปุ่มที่วาล์วนั่นเอง
