Compresores Eaton Roots

          Los dos rotores compresores del compresor Roots giran de frente en una caja ovalada en sentidos contrarios y sin tocarse. La magnitud del intersticio que existe viene determinada por la construcción, el material elegido y las tolerancias admisibles. La sincronización de ambos rotores se realiza por medio de un par de ruedas dentadas que giran fuera de la cámara de trabajo.

          COMPRESOR EATON ROOTS 1:

          Se trata de una máquina pura de circulación, en las que no se comprime el aire. La presión de carga efectiva no se crea hasta llegar al colector de admisión.
          Esta versión sencilla con rotores de dos álabes origina una presión relativamente baja, y además la crea muy despacio al aumentar el régimen de giro.
          La potencia absorbida se situa para una sobrepresión de 0,6 bares y paso máximo de aire, en 12.2 CV.
          El rendimiento del compresor Roots no es muy alto y además empeora con el aumento del régimen de giro.
          La capacidad de suministro sólo supera el 50% en una gama muy limitada. El aire comprimido se calienta extraordinariamente.

          CROMPRESOR EATON ROOTS 2:

          Al igual que el anterior tampoco comprime el aire internamente, sin embargo la sobrepresión de carga, bajo las mismas condiciones, alcanza un máximo más elevado.
          La potencia absorbida se situa en sólo 8 CV y la temperatura del aire se eleva menos.
          El rendimiento de este compresor supera el 50% en una gama más alta.

          COMPRESOR VOLUMÉTRICO DE PISTONES ROTATIVOS WANKEL

          Su funcionamiento es similar al del compresor roots, pero variando sustancialmente su geometría. De esta manera se mejoraron notablemente las propiedades.
          La sobrepresión que se alcanza es alta. La potencia absorbida para una presión de 0,6 bares y máximo paso de aire alcanza 8.2 CV. La temperatura del aire no se eleva mucho.
          El rendimiento está por encima del 50% para capacidad de circulación media y en una pequeña gama incluso supera el 60%.

          COMPRESOR DE HÉLICE SPRINTEX

          Este compresor fabricado en Escocia presenta un elevado consumo de energía, para una baja capacidad de suministro, con el máximo en casi 11 CV. La causa parece radicar en los cojinetes lisos del compresor Sprintex que ayudados por el rozamiento interno eleva mucho la temperatura del aire.
          El rendimiento no es muy bueno y sólo con alta sobrepresión y un elevado grado de paso de aire se acerca al 50%.

          COMPRESOR PIERBURG DE PISTÓN ROTATIVO

          Este compresor tiene un parentesco cinématico con el motor Wankel. Un rotor de tres álabes describe una trayectoria circular en un tambor rotativo con cuatro cámaras. Las cámaras en su rotación van cambiando de volumen y por lo tanto el aire se comprime dentro del compresor.
          El consumo de energía es muy bajo también en carga parcial, entre 2.7 y 8.2 CV. La elevación de la temperatura es reducida. El rendimiento del compresor supera el 50% en una amplia gama de capacidad media de suministro.


          COMPRESOR KKK DE ÉMBOLO ROTATIVO

          Es una máquina de émbolo rotatorio de eje interno. El rodete interior accionado (émbolo rotatorio) gira excéntricamente en el rodete cilindrico exterior.
          Los rodetes con una relación de transmisión de tres a dos giran uno frente al otro y sin contacto con la carcasa, alrededor de ejes de posición fija. A causa de la excentricidad se puede captar el volumen máximo, comprimirlo y expulsarlo. La magnitud de la compresión interna viene fijada por la posición del borde de salida.
          Por medio de unas aberturas de entrada y salida de gran superficie en el rodete exterior, se consigue un suministro casi continuo con tres llenados de cámara en cada revolución.
          La sincronización del movimiento se realiza por medio de un par de ruedas dentadas rectas. Estas y los cojinetes de los rodetes van engrasados permanentemente con grasa.
          El rodete interior y el exterior hacen junta por medio del escaso juego que permiten entre sí. Por la testa se realiza la junta por medio de aros de émbolo.
          Es una modificación del compresor Roots. El rotor gira en un tambor que lo envuelve, que también gira por su parte.
          La creación de la sobrepresión de carga y el paso del aire es muy rápido en el KKK.
          La potencia necesaria para conseguir una elevada presión y un alto grado de flujo es relativamente baja, con valores que se acercan a los 8 CV.
          El aire se calienta muy poco por la sobrepresión. El rendimiento del compresor KKK es muy bueno y en una amplia gama ronda el 50% y en una gama más pequeña supera el 60%.

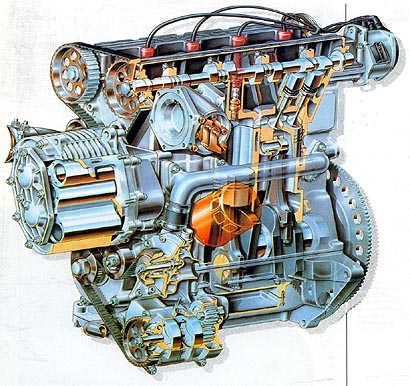

          COMPRESOR G DE VOLKSWAGEN

          Se diferencia de otros modelos sobre todo porque no se compone de elementos en rotación para conseguir la circulación. La compresión del aire en el conducto del caracol es consecuencia de un movimiento oscilante de la pieza interior.
          La característica de suministro del compresor G cumple el requisito de una rápida creación de presión. Una elevada capacidad de circulación se auna aquí con un bajo consumo de energía, ya que las pérdidas por rozamiento son muy pequeñas en los cojinetes del compresor G. El rendimiento alcanza en determinadas gamas de carga, máximos del 60%.
          El compresor G de Volkswagen ya no se utiliza, y se ha estado incorporando en algunos motores del W. Polo, W Golf y W. Passat durante menos de una década.
