SECTIONS ET COUPES
INTRODUCTION

Les principes de représentation étudiés dans le chapitre précédent sont parfaitement adaptés à la description et à la définition des formes et des contours extérieurs même pour les pièces complexes.
Dans le cas des pièces creuses il n'en est pas de même, les formes intérieures décrites à partir de traits interrompus courts sont difficiles à définir. Pour améliorer la définition et la lecture on dispose des vues en coupes( Section et Coupes).

SECTIONS
Les Sections permettent d'éviter les vues surchargées en isolant les formes que l'on désire préciser.
Une section représente exclusivement la partie de l'objet dans le plan sécant.
Il existe deux types de sections : la section sortie et la section rabattue.

Section sortie

Méthode de représentation

1. Repérer le plan de sécant par un trait mixte fin, fort aux extrémités
2. Indiquer le sens d'observation par deux flèches en traits forts ( la pointe touche la partie fort du trait mixte )
3. Repérer le plan de sécant par une même flèche majuscule inscrite au dessus ou à coté des flèches

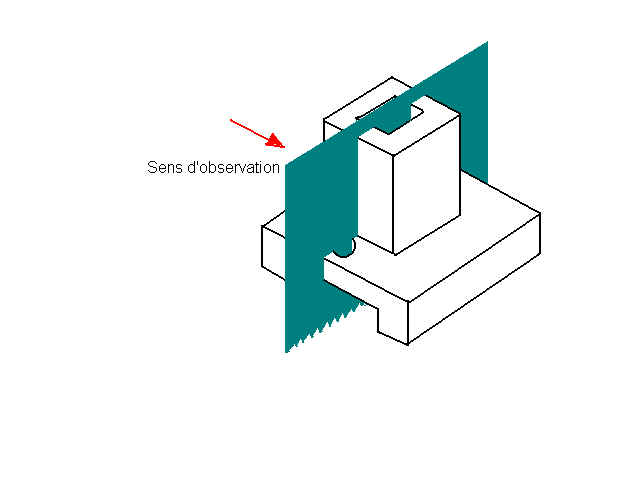

4. Supposer l'objet coupé par ce plan et enlever par la pensée la partie située entre l'observateur et le plan
5. Dessiner en trait continu fort la surface de l'objet contenu dans le plan sécant qui est en regard et dans le sens
indiqué par les flèches
6. Hachurer la section
7. Designer la section par les mêmes lettres majuscules que le plan sécant







 Remarque :
En fonction de l'objet, de la configuration et pour une bonne compréhension on peut placer une section
- soit dans sa position normale en fonction du sens d'observation donné par les flèches
- soit en la reliant au repérage du plan sécant au moins d'un trait mixte fin. Dans ce cas l'identification de la vue n'est pas nécessaire


Section rabattue
Si cela ne représente aucune ambiguïté une section peut être rabattue sur place
Méthode de représentation
1. Faire pivoter le plan sécant de 90° pour l'amener dans le plan du dessin
2. Dessiner le contour de la section en trait continu fin
3. Hachurer la section. Dans ce cas bien que cela soit à éviter les hachures peuvent couper un trait fort.

LES COUPES
Les coupes permettent d'améliorer la clarté et la lecture du dessin, notamment en remplacer les contours cachés des pièces creuse ( trait interrompu ) par des contours vus ( trait fort ).
Une coupe représente la section et la partie de l'objet situé en arrière du plan sécant


Méthode de représentation
1. Disposer et dessiner une coupe comme une vue normale
2. Dessiner la section
3. Représenter la partie de l'objet situé à l'arrière du plan sécant
