I - DESCRIPTION

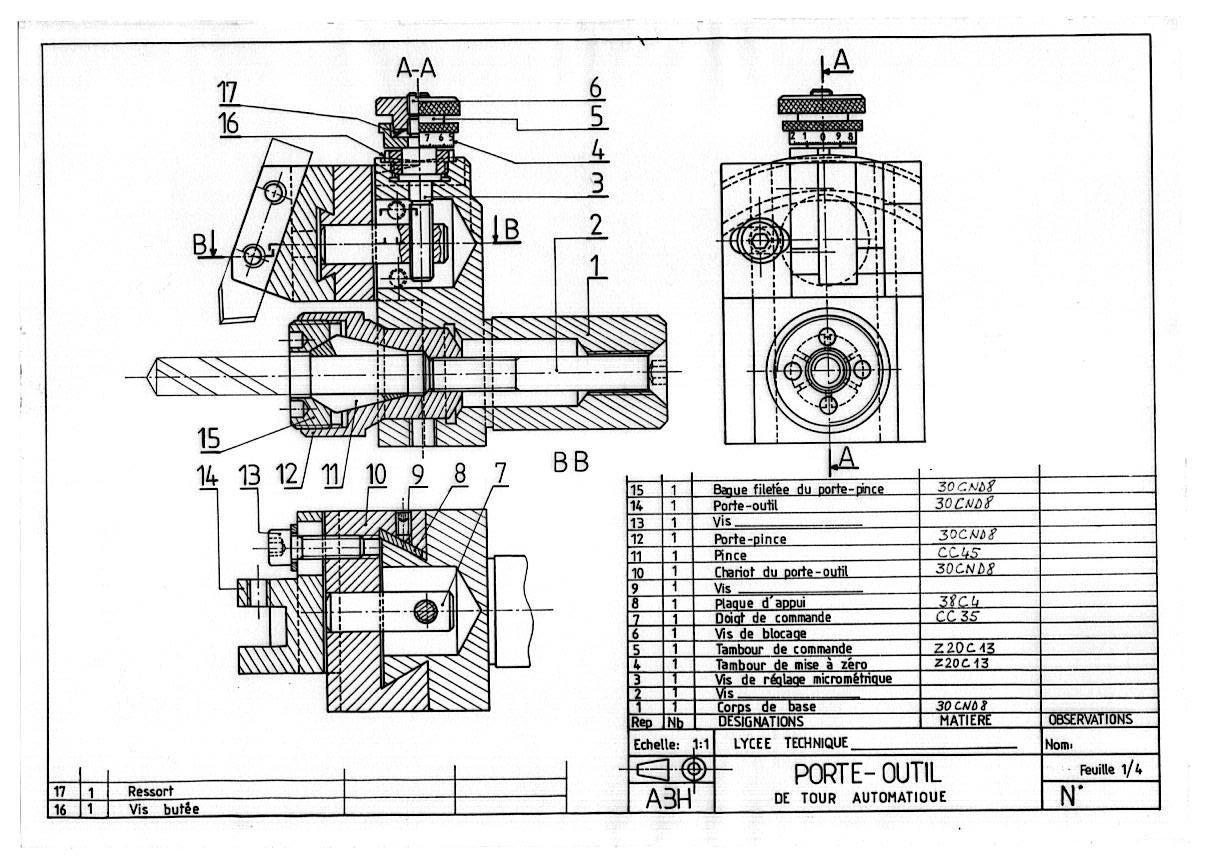

Le dessin d'ensemble sur format A3 H (feuille 1/ 4) représente un porte outil de tour automatique.Avec son corps de base universel, ce porte-outil permet un réglage micrométrique rapide. Un réglage transversal permet le centrage de l'outil.Le porte pince amovible 12 permet la fixation précise des outils coaxiaux

II - ANALYSE TECHNIQUE

2.1 - Quelle est la fonction de la pièce 2 ? …………………………………………………………………………………………………………………

2.2 - Quelle est la fonction de la pièce 15 ? …………………………………………………………………………………………………………………

2.3 - Donner la valeur de la course totale du chariot 10 pour le montage présenté. …………………………………………………………………………………………………………………

2.4 - Douze tours complets du tambour de commande 5 permet d'avoir une course de 15 mm du chariot 10.

Calculer le pas de la vis de réglage micrométrique 3. ………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………

2.5 - Donner la désignation normalisée des vis :

9 ………………………………………………………………………………………………………………

2 ………………………………………………………………………………………………………………

13 ……………………………………………………………………………………………………………

2.6 - Quel est le type de liaison entre :

10 et 1 : nom :…………………………schématisation :……………………………..................

3 et 1 : nom :…………………………………schématisation :…………………………………………

2.7 - Donner les ajustements nécessaires entre :

3 et 1 ………………………………………………………………………………………………………

14 et 10 ……………………………………………………………………………………………………

2.8 - Au niveau de la coupe BB, la pièce 7 n'est pas hachurée ; est-ce une erreur ? Pourquoi ? ……………………………………………………………………………………………………… ………………………………………………………………………………………………………

2.9 - Donner la signification des désignations suivantes :

30 CND8 : …………………………………………………………………………………………………… ……………………………………………………………………………………………………

Z20C13 : ……………………………………………………………………………………………………… ………………………………………………………………………………………………………




III - ETUDE GRAPHIQUE

Faire le dessin de définition du corps 1 sur feuille 4 / 4 suivant :

- une vue de face en coupe AA avec section sortie BB

- une vue de gauche en demi-coupe CC -

- une ½ vue de dessus
