Massimiliano Camboni Elettroacustica
E A M S
Electro-Acoustic Measurement System
Funzionalit� del sistema:
Tre modalit� di misura:
- Misura di curva di impedenza semplice nella gamma 10 Hz - 10 KHz - per utilizzi generici, come ad esempio la regolazione fine della frequenza di accordo di diffusori in carico bass-reflex.
- Misura di induttanze e capacit� a ponte RLC-parallelo - per la verifica dei componenti utilizzati nei filtri cross-over.
- Misura dei parametri di Thiele e Small di altoparlanti dinamici - per la verifica dei parametri utilizzti nella simulazione dei carichi acustici.
Facile da usare e calibrare!
- Calibrazione automatica del sistema per la linearizzazione e la compensazione delle non-linearit� della risposta in frequenza della scheda sonora utilizzata.
- Regolazione assistita dei livelli di ingresso e uscita della scheda sonora con memorizzazione della configurazione ottimale.
- Rilievo e compensazione automatica del ritardo di campionamento dovuto alla scheda sonora e/o al sistema operativo.
- Fondoscala selezionabile fino a 1000 Ohm con mantenimento di elevata accuratezza anche sulle basse impedenze.
- L'installazione e la configurazione del sistema richiedono meno di 5 minuti.
- Una volta calibrato, il sistema pu� essere utilizzato a lungo mantenendo invariata l'accuratezza di misura.
- Misura della curva di impedenza o a ponte RLC in meno di 30 secondi.
- Misura dei parametri elettroacustici degli altoparlanti in meno di 1 minuto, utilizzando il sistema della massa aggiunta oppure della cassa chiusa.
- Esportazione dei grafici in formato bitmap (BMP).
- Esportazione dei parametri e dei dati dei grafici in formato CSV compatibile con Microsoft EXCEL.
- Salvataggio dei dati misurati nel formato EAM per l'utilizzo con il software di simulazione dei carichi acustici LRSS.
- Unit� di misura MKS.
Lo sapevate...?
- Che per ottenere le massime prestazioni nella costruzione di diffusori acustici � indispensabile effettuare simulazioni per un corretto dimensionamento?
- Che non � possibile effettuare simulazioni quando non siano noti i parametri elettroacustici degli altoparlanti?
- Che molti altoparlanti economici hanno un buon rapporto qualit�/prezzo, ma l'assenza di parametri noti li rende inutilizzabili in progetti basati su simulazioni?
- Che i parametri dichiarati dai costruttori hanno tolleranze dell'ordine del +/-10% e talvolta maggiori?
- Che per costruire filtri cross-over su misura � necessario poter misurare con precisione induttanze e capacit�?
- Che gli induttori ed i condensatori commerciali hanno solitamente tolleranze del +/-5% e talvolta +/-10%?
- Il sistema EAMS � la soluzione economicamente vantaggiosa a questi problemi!
Benefici:
- Risparmiate denaro avvolgendo i vostri induttori da utilizzare nei filtri cross-over.
- Incrementate le prestazioni dei diffusori da voi progettati per mezzo delle simulazioni, ora anche con altoparlanti di cui non sono dichiarati i parametri elettroacustici!
- Il basso costo complessivo del sistema, la facilit� di configurazione e di utilizzo rendono il sistema EAMS la scelta ideale per gli hobbysti dell'autocostruzione acustica!
- L'elevata accuratezza delle misure (tipicamente dell'ordine del +/-1%) rende il sistema EAMS adeguato anche ad impieghi semi-professionali e professionali!
- Gli installatori di sistemi Car-audio ed i costruttori di diffusori possono ottenere miglioramenti significativi nella qualit� delle loro relizzazioni ed installazioni!
- Il sistema EAMS pu� proficuamente essere utilizzato dai costruttori di altoparlanti per la verifica della conformit� del prodotto agli standards costruttivi!
Requisiti hardware:
- PC IBM-Compatibile, 500 MHz o superiore, 128 MB RAM o maggiore.
- Sistema operativo MicroSoft 32-bit (Win 95, Win 98, ME, NT 4, 2000, XP)
- Scheda sonora Full-duplex dotata di connettori mini-jack Line-OUT e Line-IN.
- Modulo esterno di amplificazione ed adattamento di segnale.
- La modalit� DEMO consente l'utilizzo del sistema con funzionalit� limitate e la verifica della compatibilit� del PC e della scheda sonora.
- Il codice di attivazione dell'installazione consente l'utilizzo del sistema con le complete funzionalit� di misura.
Resistore del valore nominale di 392 Ohm (test di verifica linearit� calibrazione).

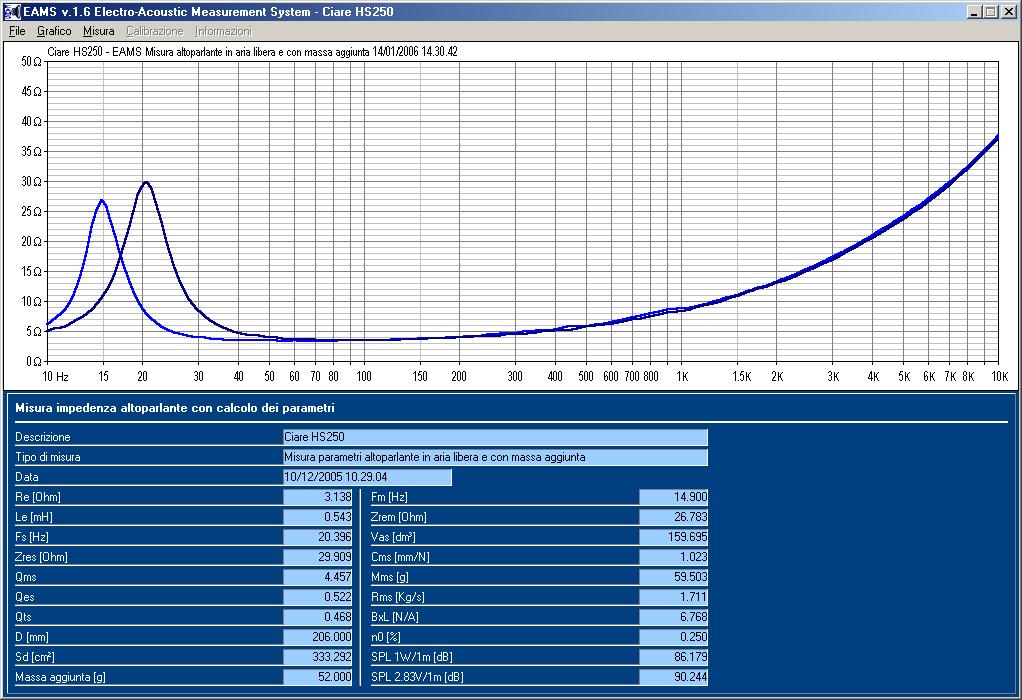

Woofer Ciare da 10 pollici (25 cm).
Mid-woofer GME PRO 5200 VG-8 Montato in cassa reflex (Accordo a 57 Hz).
Modulo esterno di condizionamento del segnale
Download software sistema EAMS versione 1.5
EAMS disco di installazione numero 1 (720 KB)
EAMS disco di installazione numero 2 (720 KB)
EAMS disco di installazione numero 3 (720 KB)
Il software EAMS richiede un codice di validazione dell'installazione per l'utilizzo delle sue funzionalit� complete.
Il sistema EAMS non validato funziona in modalit� DEMO e consente la calibrazione del sistema e l'esecuzione della misura di curve di impedenza semplici.
La modalit� DEMO � utile per verificare la compatibilit� del sistema EAMS con il PC e la scheda sonora in dotazione all'utente.
Download manuale d'uso sistema EAMS:
Manuale EAMS (800 KB)
INDIETRO
