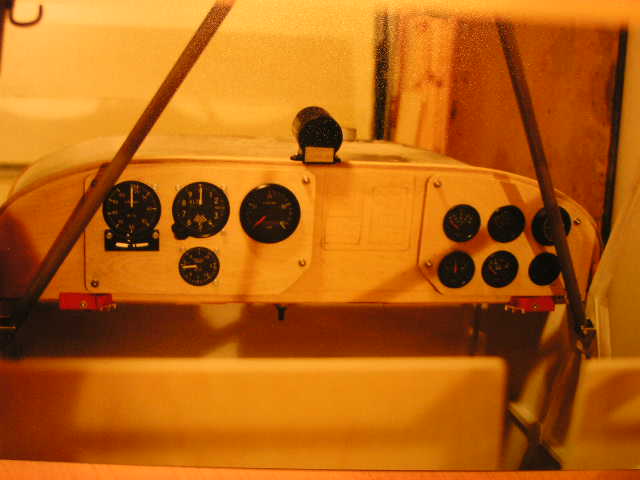

| Here are flying and engine instruments found their places. I tried to make nice and clean panel that woud be easy to read. When I took this picture I had 370 hours in project. | ||||||||||||||||||||||||||||||||||||||||||||
| Mittarit alkavat l�yt�� paikkansa. Yritin tehd� mahdollisimman selke�n ja helposti luettavan mittariston. Kuvan ottohetkell� on rakennusp�iv�kirjassa 370 tuntia. | ||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||

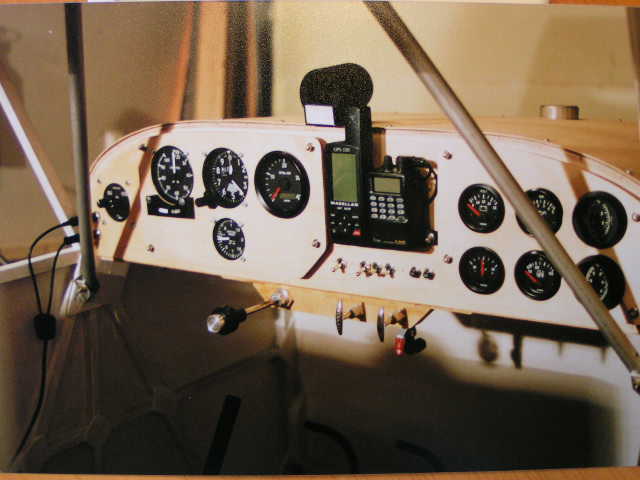

| Avionics, throttle, preheat, cabinheat, fuel valve.... all assembled. Paint still missing. | ||||||||||||||||||||||||||||||||||||||||||||
| Avioniikka, kaasuvipu, etul�mmitys, ohjaamon l�mmitys, polttoainehana... kaikki asennettuna. Maalaus puuttuu. | ||||||||||||||||||||||||||||||||||||||||||||

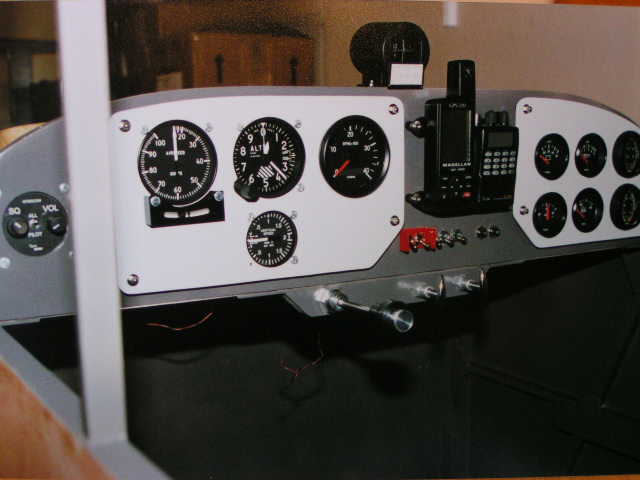

| Here it is all in place and painted. It has following equipments: | ||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
| Home made Intercom Omatekoinen intercom Airspeed Lentonopeus Slip indicator Luisumittari Altitude Korkeusmittari Vertical speed Nousunopeus RPM Kierrosluku Magnetic compass Kompassi GPS Magellan 320 GPS Magellan 320 Radio ICOM IE22 Radio ICOM IE22 Amps Virta Voltage J�nnite Oil temp �ljyn l�mp� Oil press �ljyn paine Cylinder head temp Sylinterinp��n l�mp� Exthausgas temp Pakokaasun l�mp� |
||||||||||||||||||||||||||||||||||||||||||||
| My logbook shows 8.4.03. 1130 hours | ||||||||||||||||||||||||||||||||||||||||||||
| Rakennusp�iv�kirjassa 8.4.03. 1130 h. | ||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||

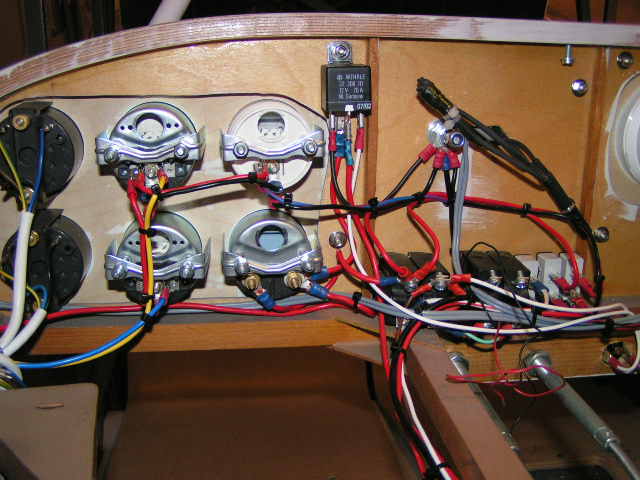

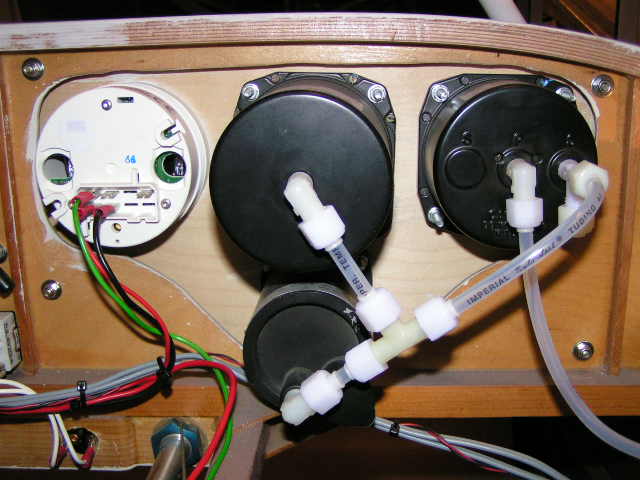

| Behain the panel is all wiring and pipes coming together... | ||||||||||||||||||||||||||||||||||||||||||||
| Mittaritaulun takakana on johdotukset ja "letkutukset"... | ||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||

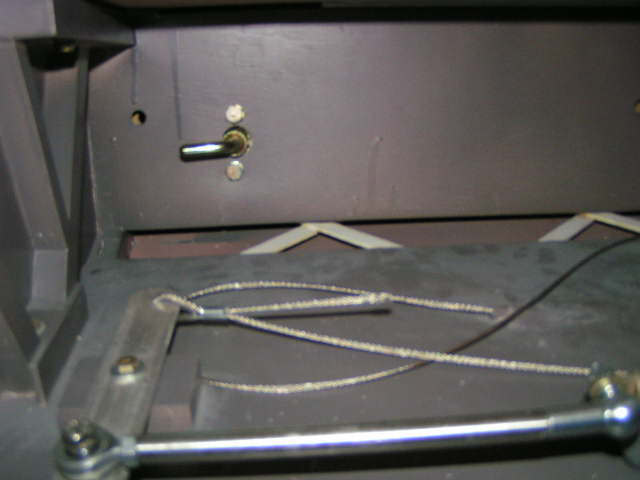

| Battery switch is under the seat near battery Actually this switch cuts only power from electric starter. There is also mainswitch for other electrics in instrument panel. |

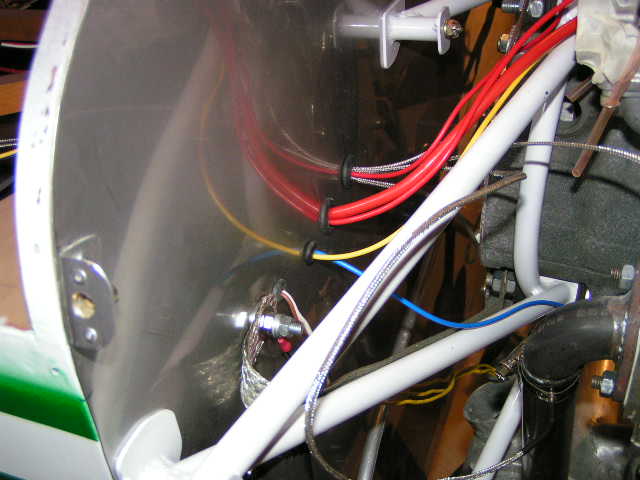

Grounding and almoust all other wiring is routed trought firewall here... | |||||||||||||||||||||||||||||||||||||||||||
| Maadoitus ja muut piuhat on viety tulisen�n l�pi. | ||||||||||||||||||||||||||||||||||||||||||||
| Akkukytkin on penkin alla. T�m� katkaisee virran ainoastaan starttimoottorilta. Muille s�hk�ille on oma p��kytkimens� mittaritaulussa. | ||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||

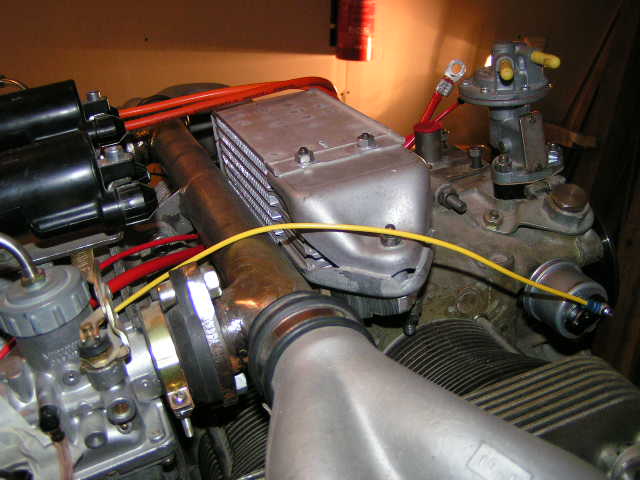

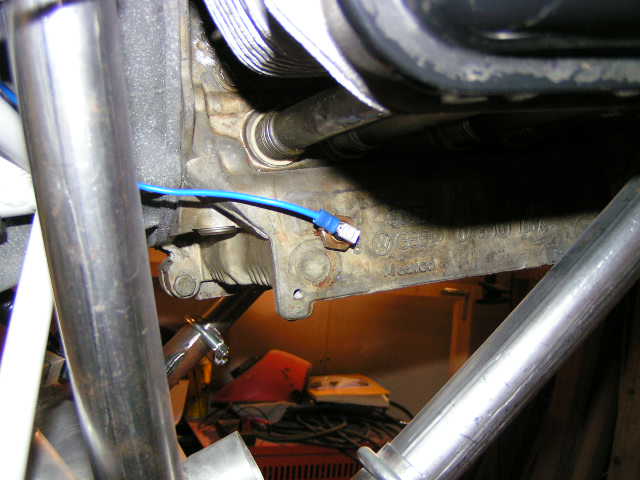

| Temperature and pressure sensors and some wiring for starter is also needed... | ||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
| L�mp�tila ja paineantureille sek� startille tarvitaan my�s omat piuhansa... | ||||||||||||||||||||||||||||||||||||||||||||
