การเขียนแผนภาพของเซลล์กัลวานิกมีหลักดังนี้
          1. เขียนครึ่งเซลล์ที่เกิดปฏิกิริยาออกซิเดชันไว้ทางซ้ายมือ โดยเขียนขั้วไฟฟ้าไว้ทางซ้ายสุด ตามด้วยไอออนในสารละลาย และใช้เส้นเดี่ยว / ขีดคั่นระหว่างขั้วไฟฟ้ากับไอออนในสารละลาย เช่น Zn(s)/Zn2+(aq)
          2. เขียนครึ่งเซลล์เซลล์ที่เกิดปฏิกิริยารีดักชันไว้ทางขวามือ โดยเขียนไอออนในสารละลายก่อน ตามด้วยขั้วไฟฟ้าไว้ทางขวาสุด และใช้เส้นเดี่ยว / ขีดคั่นระหว่างขั้วไฟฟ้ากับไอออนในสารละลาย เช่น Cu2+(aq)/Cu(s)
          3. สำหรับครึ่งเซลล์ที่ประกอบด้วยโลหะกับแก๊ส ใช้เส้นเดี่ยว / ขีดคั่นระหว่างขั้วไฟฟ้ากับแก๊สและระหว่างไอออนในสารละลาย เช่น Pt(s)/H2(g,1 atm)/H+(aq)
          4. เขียนเส้นคู่ขนาน // แทนสะพานไอออนกั้นระหว่างครึ่งเซลล์ทั้งสอง เช่น

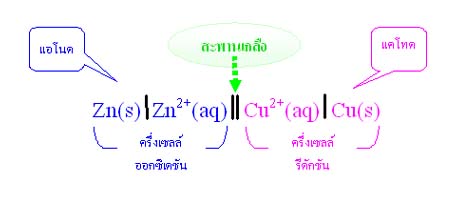

                    Zn(s)/Zn2+(aq)// Cu2+(aq)/Cu(s)
                    Pt(s)/H2(g,1 atm)/H+(1 mol/dm3)// Cu2+(1 mol/dm3)/Cu(s)
          5. สำหรับครึ่งเซลล์ที่มีสารสถานะเดียวกันมากกว่าหนึ่งชนิด ให้ใช้เครื่องหมายจุลภาคคั่นระหว่างไอออนทั้งสอง เช่น
                    Fe(s)/Fe2+(aq),Fe3+(aq)// Cu2+(aq)/Cu(s)

จัดทำโดย
1. นส. ฐิตินันท์       กฤษวงศ์        เลขที่ 11
2. นส. มัลลิกา        ศรีวิชัย          เลขที่ 22
ม. 4/12
โรงเรียนลำปางกัลยาณี
