Ombyggnad av Märklins K-växel för 2R DC

updated: 040416 /pcederstrand

Allmänt

Detta gäller nu bara Märklins korta K-växel 2265. Jag ska även prova med den slanka K-växeln och en moddad Peco.

Mittenkorset är isolerat.

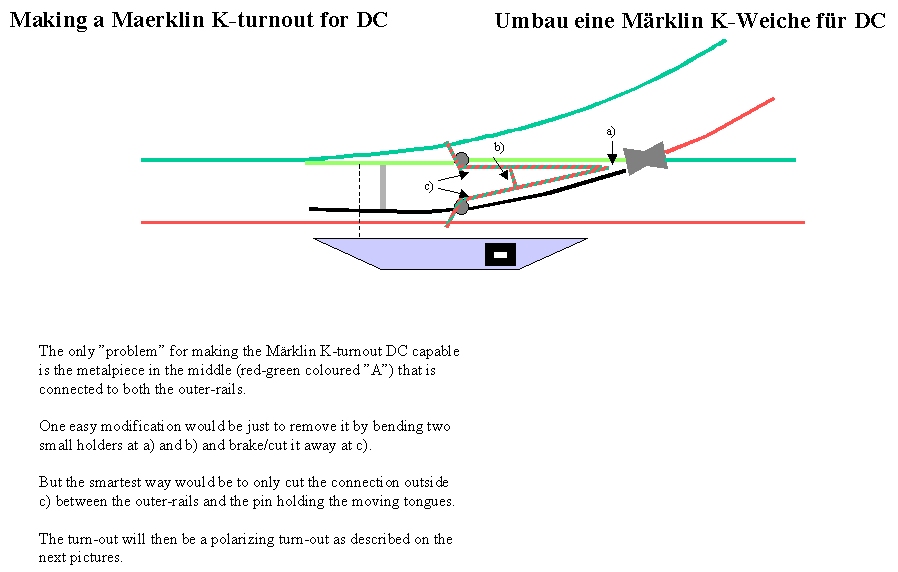

Rälerna mitt i  är "kortslutna mot ytterrälerna vid växeltungans infästning vid (c). Symboliserat med den rödgröna plåtbiten (som ser ut som ett A) och ligger på botten tryckt mot mitträlerna.

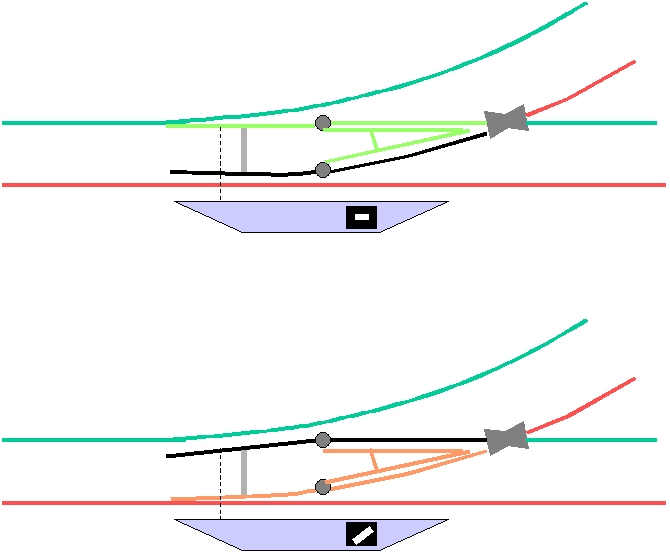

Som beskrivet kan man antingen ta bort den här plåten eller kapa förbindelsen ut mot ytterrälerna och sedan låta växeltungan polarisera mittenrälerna som den andra bilden visar.

Erfarenhet

Problemen var flera (enkelt test utan tryck på tungorna)

• Korset var för glappt. Finare hjul halkade ner.
• Lite osäker strömmatning (taskigt tryck tunga mot räl)
• Rocoloket hjulfläns "högg" fast i tungans framkant.
  Den har inte tillräckligt  fin profil och helt perfekt anliggning mot rälen för att ligga helt tätt.
  Ev. var trycket mot rälen inte tillräckligt heller
• Kadeekopplen hängde lite långt ner och "högg" fast i ett par punktkontakter.
  Kadee var väl kanske lite väl långt ner.

Bilder
