UNIVERSIDAD DE YACAMBU
VICERRECTORADO DE ESTUDIOS A DISTANCIA
ESPECIALIZACION EN GERENCIA
Mención
Sistemas de Información
Autor:
Maigualida Marín
Trabajo Nº
6
A continuación se plantea
el diseño de una red de ordenadores que soporta Datos, Voz y Video a velocidad
de 100Mbps, sobre plataforma LINUX; la cual permite controlar todas las
operaciones de una Organización desde la sede principal ubicada en la ciudad de
Caracas, con el objeto de intercambiar información. La arquitectura de dicha red se presenta en
dos esquemas: una presentación global que refleja la interconexión entre la
sede principal y sus sucursales, y una presentación detallada de cada una de
las redes internas tanto de
En dicho diseño se contempla la
conexión de un usuario desde Miami (USA), el se conectará con la sede en
Caracas a través de Internet, desde un PDA que le permitirá accesar a
aplicaciones Wireless que maneje la empresa, para la consulta y
transferencia de datos y uso del correo electrónico interno a través del
servicio OWA que se mantiene en la zona desmilitarizada (DMZ).

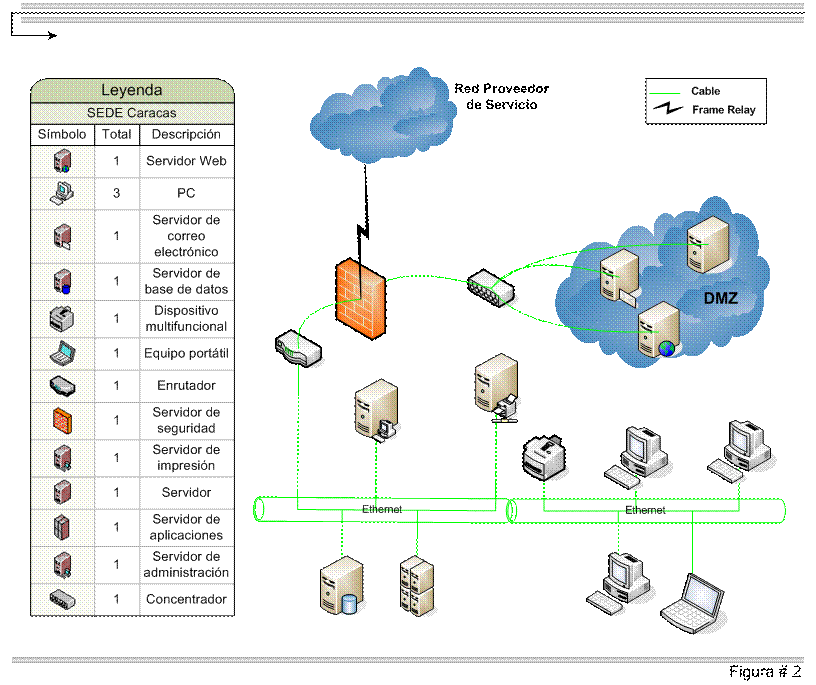

SEDE CARACAS
En esta red se plantea una red Ethernet donde estarán conectados todos los
usuarios y los distintos servidores tales como: Base de datos, impresión, de
aplicaciones, de administración de usuarios, entre otros. Dicha Ethernet a su
vez se conectará a un Router 3COM RTR 3012,
el cual se conectará con una dirección en el firewall para tener acceso a
Detalles técnicos:
·
El objetivo de una DMZ es que las conexiones
desde la red interna y la externa a
·
Se utiliza un HUB 3COM BASELINE de 8 puertos para conectar a los
servidores de
·
El Router 3COM RTR 3012,
ofrece enrutamiento de acceso a
·
El enrutador utilizado, soporta los protocolos de
interconexión de datos que estamos usando como son: Ethernet y Frame Relay.
Adicionalmente, ofrece protección firewall y soporte para VPN. Lo cual nos permitirá establecer una red
privada virtual y tener un soporte adicional en caso de falla del firewall.
·
El uso del Frame Relay, mejora el
desempeño y el tiempo de respuesta. Conectividad directa entre las localidades
con pocos atrasos en la red. Mayor disponibilidad en la red. Las conexiones a
la red pueden redirigirse automáticamente a diversos cursos cuando ocurre un
error.

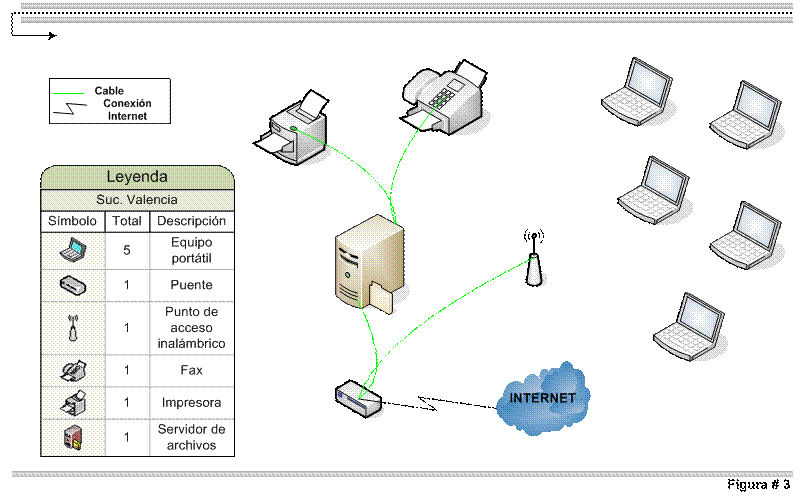

SUCURSAL VALENCIA
Red
inalámbrica (WLAN, Wireless Local Area Network), la cual interconecta a
5 portátiles a través de un SIEMENS WLAN REPETIDOR
108 el cual es Repetidor, Punto de Acceso y
Adaptador Ethernet a WLAN a la vez; que ofrece seguridad avanzada con
cifrado WPA, registros y protección contra intromisiones inalámbricas. Esta pequeña red cuenta con un servidor de
archivo, impresión y rigth fax; el cual esta conectado a un Router 3COM RTR 3012, el cual otorgará la interconexión
con
Detalles técnicos:
·
Se utiliza el Router 3COM RTR 3012 como enrutador para conectar
·
El SIEMENS WLAN REPETIDOR 108, se utilizará principalmente
como un Access Point para conectar las portátiles entre sí y a la vez
comunicarlas con el servidor de impresión.

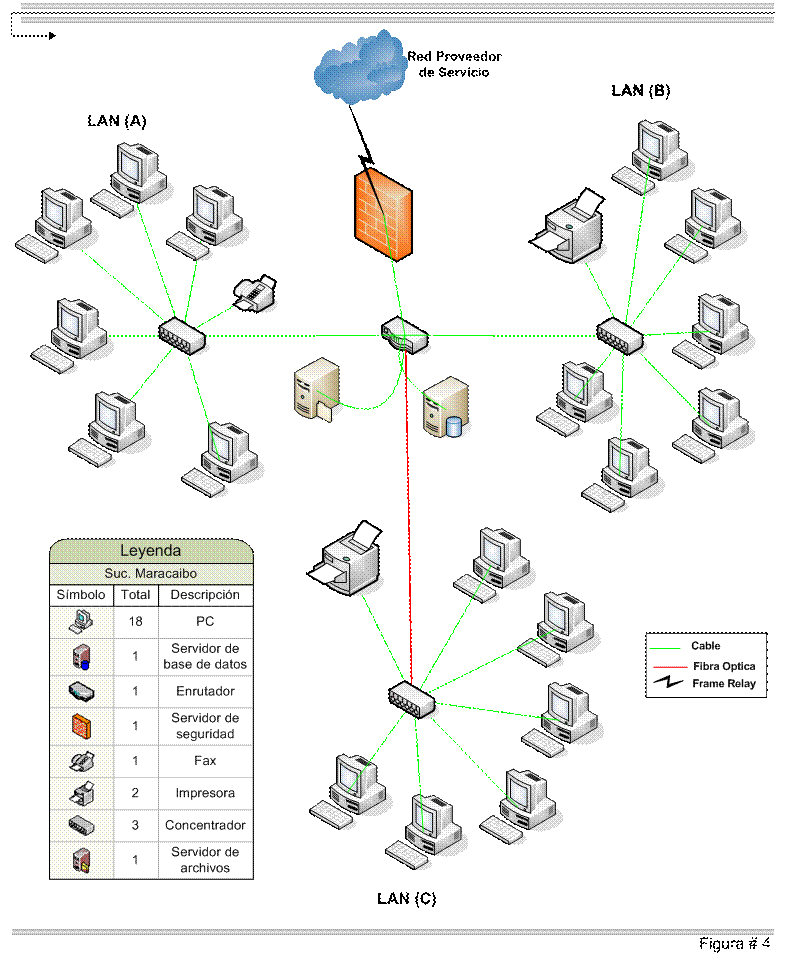

SUCURSAL MARACAIBO
En esta sucursal se ofrece una interconexión entre tres redes LAN
Ethernet, a través de un Router 3COM RTR 3012 1PT
10/100-2PT SYNC/ASYNC, el cual se conecta al Firewall, para salir al
exterior. Cada una de las redes LAN (A, B, C) se conforman particularmente en
una topología Ethernet, dado que transportan tráfico
esporádico y ocasionalmente pesado y requieren velocidades muy elevadas. Las
redes Ethernet se implementan con una topología física de estrella y lógica de
bus, y se caracterizan por su alto rendimiento a velocidades de 10-100 Mbps.
Detalles Técnicos:
·
El Router 3COM RTR 3012, ofrece enrutamiento de acceso a
·
El enrutador utilizado, soporta los protocolos de
interconexión de datos que estamos usando como son: Ethernet y Frame Relay.
Adicionalmente, ofrece protección firewall y soporte para VPN. Lo cual nos permitirá establecer una red privada
virtual y tener un soporte adicional en caso de falla del firewall.
·
Se estableció una conexión vía fibra óptica, para
interconectar la red LAN C con las otras dos redes (A y B), debido a la
distancia entre ellas. La fibra óptica nos garantizará una transmisión rápida y
segura de los datos.
·
Cada LAN esta internamente conformada por un concentrados
HUB 3COM SUPERSTACK 3 BASELINE de 24 puertos que soporta velocidades de
100Mbps, este equipo esta diseñado para sucursales o divisiones empresariales
que NO requieren sistemas de administración avanzados o estrictos y que desean
conectarse con otros aparatos de red. Este equipo nos garantiza el crecimiento
de la red y permite conectarnos de forma segura al enrutador principal.
·
En esta red se mantiene un servidor de base de datos para
posibles aplicaciones locales, al igual que un servidor de archivos el cual a
la vez puede servir como administrador de la cola de impresión.
REFERENCIAS
·
Informática Básica. Redes de
Ordenadores. 2007.
