EL DIAFRAGMA
Es un mecanismo de precisión que permite regular la intensidad del haz de luz que atraviesa el objetivo hacia la película. Este dispositivo se localiza dentro del objetivo. Está compuesto por varias láminas metálicas superpuestas muy finas que constituyen un orificio circular de diámetro variable, su magnitud de abertura puede modificarse a voluntad por medio de un dial o anillo de control, que para tal efecto se encuentra rodeando el cuerpo del objetivo.
Cada pequeño giro del anillo produce una abertura circular de diferente diámetro, que dependiendo de su posición estrechan más o menos la abertura del diafragma se expresan por un numero “f”. La escala esta ordenada de tal forma que cada abertura trasmite una intensidad que es la mitad de la anterior y el doble de la siguiente. En la mayoría de las cámaras tiene una escala similar de aberturas máxima y mínima: 1.4, 2, 2.8, 4, 5.6, 8, 11, 16, 22. En algunos modelos de cámaras cuenta con posiciones de paso intermedias: 3.5, 4.5, 6.3, 9.2, 12, etc.
La magnitud de abertura del diafragma tiene su expresión técnica de f/, ya que es necesario distinguir en f/8, f/4, f/2 de 8, 4, 2, que son el tiempo de obturador, velocidades de 1/8, ¼ y ½ de segundo, y evitar la confusión.
La función del diafragma es limitar y variar la intensidad de la luz que penetra por el objetivo y, la que recibe la película al abrirse el obturador, de modo que, cuanto mayor sea la magnitud de abertura del diafragma, mayor será el paso de la luz; por el contrario, a menor magnitud de abertura, menor luz captara la película; con ello proporciona un medio de acción que mantiene constante en el plano de la imagen.
Cada objetivo tiene una magnitud de abertura máxima de luminosidad y se señala como 1:, y mínima de diafragma iris. Sus diámetros están determinados por la distancia focal del objetivo.
El diámetro del haz de rayos paralelos de luz que cubren completamente la entrada del objetivo es la abertura efectiva, pero llegar a la magnitud de abertura del diafragma seleccionado tiene una abertura real. Debido a la acción condensadora del elemento frontal del objetivo y del diafragma, el diámetro del haz que atraviesa el diafragma iris, incluso en su máxima abertura, es bastante menor que la abertura efectiva.
Las distintas magnitudes de aberturas del diafragma, se indican por una escala de números grabados en el anillo de control bajo una letra f, que indica el tamaño de abertura obtenida en cada posición del anillo de diafragmas, en orden progresivo: f 1.2 ó 1.4, 2, 2.8, 4, 5.6, 8, 11, 16, 22 y, en algunos casos, 32, 45, 64. Estos números corresponden a aberturas que representan los diámetros reales de la distancia focal del objetivo. El diámetro de cada abertura real deja pasar la mitad de luz que el anterior y el doble de la que le sigue.
Este sistema es muy útil, ya que al pasar al siguiente número menor de abertura requiere reducir a la mitad de tiempo de exposición, en tanto que, el paso al siguiente número mayor de abertura significará aumentar al doble el tiempo de exposición.
El número menor del diafragma corresponde a una magnitud de abertura de diafragma más grande; por el contrario, los números mayores representan una magnitud de abertura de diafragma progresivamente más pequeños.
El diafragma también nos sirve para graduar la profundidad de campo.
PROFUNDIDAD DE CAMPO
La profundidad de campo es la zona de nitidez aceptable que se prolonga por delante y por detrás del punto exacto donde se enfocó el objeto o sujeto. La zona de nitidez es la distancia comprendida entre los límites más próximos y más lejanos dentro de los cuales saldrán perfectamente reproducidos, con nitidez todo lo que ahí se encuentra.
El mecanismo de enfoque regula la distancia del objetivo a la película para poder formar nítidamente las imágenes de los distintos planos de la escena. Cada distancia de enfoque implica máxima nitidez en un plano, la imagen de cualquier otro plano aparecerá tanto mas borrosa cuanto más alejado se encuentre de la distancia seleccionada. Para cada distancia hay una posición en el mando de enfoque que se señala por cifras en metros o pies.
Cualquier distancia de enfoque nos asegura que un determinado plano de la escena aparecerá nítido en la fotografía. Lo que ocurra con los demás planos depende de varios factores.
El enfoque de los distintos planos es un factor clave en la imagen, a menudo las escenas que deseamos fotografiar poseen una profundidad y es frecuente que necesitamos nitidez en todos o alguno de sus planos.
Naturalmente los límites extremos de la profundidad de campo no producen una caída brusca, sino una disminución progresiva de la nitidez o, lo que es lo mismo, un aumento progresivo del diámetro de los círculos de confusión o difusión.
Los planos de enfoque nítido correspondientes a las distancias están tanto más próximos entre si cuanto mayor es la distancia para un objetivo normal de 50mm las distancias de infinito ( ), 10m, 5m están mucho más cerca que 2m, 1m, o 50cm.
Cuando un objetivo esta enfocado el infinito ( ) la profundidad expresada en metros se extiende desde el infinito hasta una distancia finita de la cámara. De un extremo a otro hay una profundidad de extensión incuantificada. Si reducimos la distancia de enfoque, comprobaremos que la profundidad de campo es limitada y finita, y podemos expresarla como la diferencia de sus extremos. Estos extremos están tanto más próximos entre si cuanto menor es la distancia a la que enfocamos.

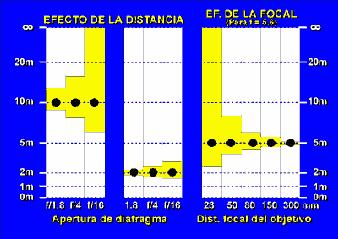

La profundidad de campo es mayor cuanto menor sea la magnitud de la abertura del diafragma, y aumenta cada vez que cerramos el diafragma. Por el contrario, la profundidad de campo es menor, cuanto mayor sea la magnitud de la abertura del diafragma, y disminuye cada vez que lo abrimos.
También la profundidad de campo se altera con la distancia focal, cuanto mayor es ésta, menor será la zona de nitidez, y por el contrario, distancia focal corta, aumenta la profundidad de campo.
Igualmente sucede con la distancia de enfoque del motivo a fotografiar, cuanto más cerca es el enfoque tanto menor es la profundidad de campo, y cuanto más lejos esta el motivo, tanto mayor es la profundidad de campo.
MENOS PROFUNDIDAD DE CAMPO
MAS PROFUNDIDAD DE CAMPO
Se entiende por profundidad de campo,la distancia comprendida entre los puntos del tema a fotografiar más próximos o más lejanos a la cámara que pueden ser reproducidos en la película con un enfoque aceptable.
En la práctica, la profundidad de campo es la zona limitada del espacio que se extiende por delante y por detrás del punto en que enfocamos. Los motivos situados en este área, se reproducirán con nitidez. Resulta obvio decir, que el saber controlar el valor de la profundidad de campo es importantísimo en fotografía.
Los factores que influyen en la mayor o menor profundidad de campo son tres: la distancia desde el objetivo al punto enfoque, la longitud focal del objetivo y el diafragma utilizado.
Por tanto obtendremos una mayor profundidad utilizando objetivos de corta distancia focal (Grandes angulares), enfocando objetos alejados de la cámara y cerrando lo más posible el diafragma.
Por el contrario, si con un
teleobjetivo con el diafragma totalmente abierto, enfocamos un objeto muy
próximo, obtendremos una reducidísima profundidad de campo.
Esto puede sernos muy útil cuando intentamos hacer un retrato en exteriores, o
cuando pretendemos fotografiar un insecto posado en una planta, ya que
prácticamente sólo saldrá enfocado el objeto en cuestión, y el fondo borroso no
distraerá la atención del objeto principal.
Esta técnica, utilizada para resaltar un sujeto del resto aislandolo de su fondo se denomina ENFOQUE SELECTIVO o DIFERENCIAL. Podréis ver, pulsando en el botón, dos imágenes de muestra.
Dado que en la
práctica muchas veces resulta imposible acercarse al sujeto, o cambiar la
distancia focal del objetivo, el control de la profundidad de campo se realiza
fundamentalmente con el diafragma.
Para comprobar la profundidad de campo existen varios métodos:

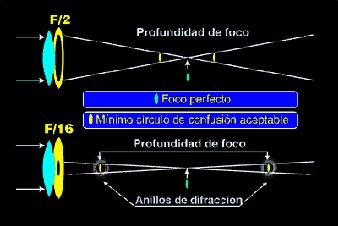

Esto es debido a que cada punto que forma la imagen, observado a gran aumento, tiene forma de disco. Este disco, llamado CIRCULO DE CONFUSIÓN, aumenta de tamaño según nos alejamos en ambas direcciones del punto de enfoque. Para considerar si un objeto está enfocado, los puntos que lo componen han de ser menores que el llamado diámetro del círculo de confusión aceptable . Lógicamente, con diafragmas muy cerrados los círculos de confusión disminuyen más lentamente su diámetro conforme nos alejamos del punto de enfoque, que con diafragmas muy abiertos. Este es el motivo por el que los diafragmas muy cerrados proporcionan una mayor profundidad de campo.
Según esto, podría pensarse que para conseguir mayor nitidez lo mejor sería cerrar al máximo el diafragma para disminuir así los círculos de confusión, pero al tener que penetrar la luz por un orificio muy cerrado los rayos rozan las laminillas del diafragma y aparece el fenómeno que describimos al principio del curso, la DIFUSIÓN. Esto provoca el que alrededor de cada círculo de confusión se forme un área en penumbra llamada ANILLO DE DFRACCIÓN que resta nitidez a la imagen.
Por tanto, al diafragmar, los círculos de confusión disminuyen, en tanto que los discos de difusión aumentan. Esto tiende a demostrar un hecho muy conocido por los fotógrafos, y es que la mayor calidad de imagen se obtiene normalmente en los diafragmas intermedios, por lo general cerrando dos o tres diafragmas desde la máxima apertura. Si seguimos cerrando el diafragma iremos ganando profundidad de campo a costa de perder nitidez, aunque esta pérdida no resulta muy notable con objetivos de gran calidad.
Como hemos dicho el diámetro del círculo de confusión aceptable varía en función del tamaño final de la copia y de la distancia a que se observe ésta.
El ojo humano no puede distinguir entre un punto y un disco que tenga un diámetro inferior a los 0,25 mm. vistos a una distancia de 25 cm. Este valor de 0,25 cm. fija el diámetro del círculo de confusión aceptable para una copia destinada a observarse a 25 cm. que es la distancia de observación normal de un ojo sano. Por otra parte habría que considerar otro factor: el formato de la película con que se hace la toma, ya que ello nos permite saber el grado de ampliación que necesitaremos para lograr un determinado tamaño de la imagen y por tanto el aumento que sufrirá el círculo de confusión.
Debido a lo complicado que resulta realizar el cálculo del diámetro del círculo de confusión aceptable a causa de la interacción de todos estos factores, el aficionado puede considerar como correcto un valor aproximado 1/1000 de la distancia focal del objetivo, para copias menores de 18x24 cm. En este caso el diámetro del círculo de confusión aceptable sobre negativos de 35 mm. tendría un valor de unos 0,05 mm. Este valor es aproximadamente el mismo que utilizan los fabricantes al desarrollar las escalas de profundidad.
Todos estos cálculos resultan útiles si queremos realizar grandes ampliaciones o pretendemos obtener imágenes de extraordinaria nitidez para usos científicos.
DISTANCIA HIPERFOCAL
La distancia hiperfocal se podría definir como aquella existente entre el objetivo y el primer punto nítido obtenido al enfocar al infinito.
El conocimiento de esta distancia por parte del fotógrafo, resulta muy útil pues enfocando exactamente a esa distancia se consigue la mayor profundidad de campo para un diafragma dado ; por lo que, dentro de ciertos límites, uno no tiene que preocuparse de enfocar bien la escena.
Esto explica también el porqué las pequeñas cámaras compactas sin mecanismo de enfoque, son capaces de fotografiar nítidamente un objeto situado entre 1,5 m. y el infinito. Estas máquinas suelen llevar un objetivo de corta longitud focal (Gran angular), con el diafragma muy cerrado (f/11 o f/16) y enfocado exactamente a la distancia hiperfocal.
Este "truco" se basa en el hecho de que al enfocar un sujeto situado en el infinito, desperdiciamos los 2/3 de profundidad de campo que, como ya dijimos, se extienden por detrás el punto de enfoque. Si al fotografiar una escena, en vez de enfocar al infinito, con la consiguiente pérdida de espacio enfocado pord etrás del infinito, lo hacemos en el punto del primer tercio donde empieza el enfoque, la profundidad de campo se extenderá ahora desde ese punto hasta el infinito y.. ¡ además ganamos otro tercio por delante !.

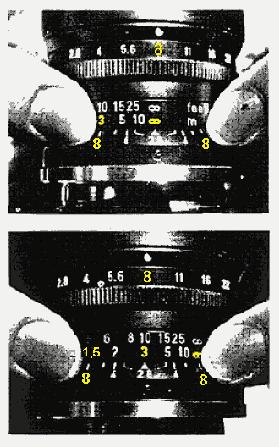

En la practica (ver imágen) el fotógrafo lo que hace es enfocar al infinito, mirar en la escala de profundidad de campo grabada en el objetivo a qué distancia se encuentra el primer punto enfocado para un diafragma dado (en la imagen, a f/8, el punto está a 3 metros), y enfocar a continuación sobre ese punto.
La escasez de luz nos obliga muchas veces a abrir el diafragma, con la consiguiente disminución de profundidad de campo. En caso de duda sobre si la profundidad de campo cubrirá todo el objeto, lo más acertado será enfocar en su primer tercio, debido al desigual reparto de la profundidad.
