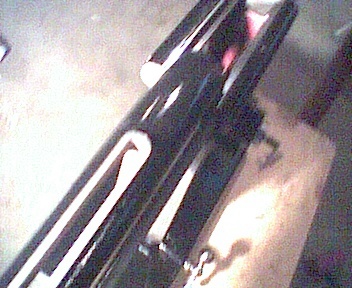

| Ram goes in the dovetails in the main casting | ||||||||||||||||||
|
||||||||||||||||||

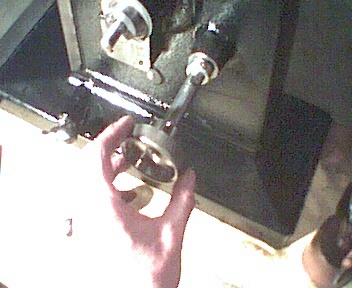

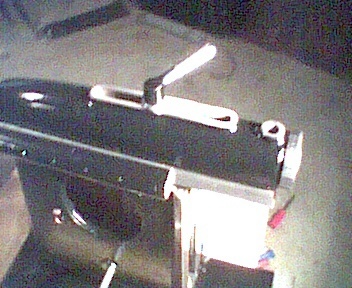

| The rocker arm hooks to the ram with the locking handle, and the other end pivots on the pin sticking out the bottom. | ||||||||||||||||||
|
||||||||||||||||||

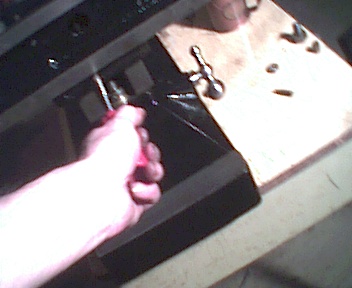

| The input shaft is in, the pinion gear is inside that drives the bullgear. This knob allows the shaper to be operated by hand for setup. | ||||||||||||||||||
|
||||||||||||||||||
