INF01046 Fundamentos de Processamento de Imagens



Prof. Manuel M. Oliveira

Aluno: Lucas Enrique Guaycochea



1 Trabalho de Implementa o









OBJETIVO



O objetivo deste trabalho familiarizar-se com algumas opera es importantes envolvendo imagens. Mais especificamente, ao completar este trabalho se ter aprendido a:



a) Ler e gravar arquivos de imagens;

b) Exibir o conte do de um arquivo de imagem;

c) Converter uma imagem colorida em uma imagem em tons de cinza;

d) Aplicar um esquema simples para quantiza o de imagens;

e) Usar a biblioteca GLUT para gerenciar os servi os de janela.





Parte I Leitura e Grava o de Arquivos de Imagens



Pra esta primeira parte do trabalho eu escriv o seguinte c digo de C++ :



#include <imagems/jconfig.h>

#include <imagems/jmorecfg.h>

#include <imagems/jpeg_api.h>



int main(int argc, char* argv[]){

int height, width, channels;

unsigned char *pixels;

if (!ReadJPEG(argv[1], &pixels, &width, &height, &channels)){

WriteJPEG(argv[2], resultado, width, height, channels);

}else

exit(-1);

return 0;

}





Este programa receve como par metros os nomes dos arquivos de entrada e de sa da que se quer obter.



O programa foi testedo e seu resultado foi correto.



[Discu ao sobre a diferen a ou n o dos tamanhos dos arquivos: Pendiente]





Parte II Leitura, Exibi o e Opera es sobre Imagens





Fun es feitas pra o programa:



       Espelhamentos



Horizontal:



unsigned char* espejar_horizontal(unsigned char* pixels, int height, int widht, int channels){

int totalbytes=height*widht*channels;

int bytesFila=widht*channels;

unsigned char* resultado=(unsigned char*)malloc(totalbytes*sizeof(unsigned char));

for(int i=0;i<height;i++)

for(int j=0;j<widht;j++)

for(int k=0;k<channels;k++)

resultado[(i+1)*bytesFila-(j+1)*channels+k]=pixels[i*bytesFila+j*channels+k];

return resultado;



}



Vertical:



unsigned char* espejar_vertical(unsigned char* pixels, int height, int widht, int channels){

int totalbytes=height*widht*channels;

int bytesFila=widht*channels;

unsigned char* resultado=(unsigned char*)malloc(totalbytes*sizeof(unsigned char));

for(int i=0;i<height;i++){

memcpy(resultado+(totalbytes-bytesFila*(i+1))*sizeof(unsigned char),pixels+sizeof(unsigned char)*(i*bytesFila),bytesFila);

}

return resultado;

}



Exemplos dos resultados das fun es s o:

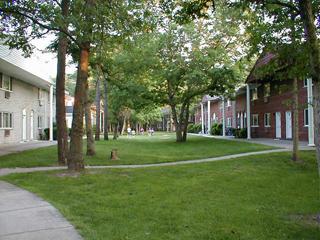

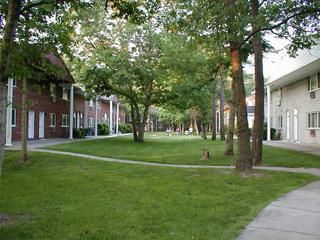

Original Horizontal























Vertical





       Conver o de imagem colorida a tons de cinza:



Utiliza-se a seguinte f rmula de lumin ncia a partir da imagem RGB: L = 0.299*R + 0.587*G + 0.114*B

Na imagen resultante vamos ter Ri=Gi=Bi=Li



unsigned char* obter_tons_cinza(unsigned char* pixels, int height, int widht, int channels){

int totalbytes=height*widht*channels;

int bytesFila=widht*channels;

unsigned char* resultado=(unsigned char*)malloc(totalbytes*sizeof(unsigned char));

for(int i=0;i<height;i++)

for(int j=0;j<widht;j++){

unsigned char ton_cinza=(unsigned char)(0.299*pixels[i*bytesFila+j*channels+0] + 0.587*pixels[i*bytesFila+j*channels+1] + 0.114*pixels[i*bytesFila+j*channels+2]);

for(int k=0;k<channels;k++)

resultado[i*bytesFila+j*channels+k]=ton_cinza;

}

return resultado;

}



Os resultados podem-se olhar aqu :











Original

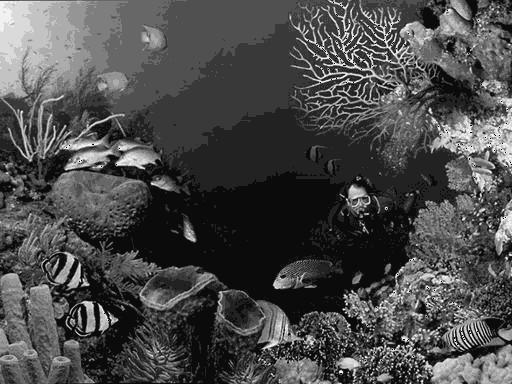

Tons de Cinza

























Observa o: O qu acontece se o algoritmo de passagem a tons de cinza aplicado repetidas vezes? A resposta f cil, olhe os pesos dos cores R, G e B para o c lculo da lumin ncia, eles somam 1. Ent o ao aplicar repetidas vezes o algoritmo voce vai ter sempre a mesma imagem em tons de cinza.





       Quantiza o:



O algoritmo de quantiza o receve a quantidade de tons em que voce quer quantizar (q), ent o divide o intervalo de 256 cores em esa quantidade e temos intervalor de tamanho T=256/q.

Pra quantizar, o algoritmo pega o tons de cinza original do pixels, olha a que intervalo pertenece e lhe asigna o valor m dio desse intervalo. Esto :



Ton_quantizado=floor(Ton_original / T) * T + floor( T / 2)



unsigned char* cuantizacion(int cantTons,unsigned char* pixels, int height, int widht, int channels){

int totalbytes=height*widht*channels;

int bytesFila=widht*channels;

unsigned char* resultado=(unsigned char*)malloc(totalbytes*sizeof(unsigned char));

int tamInt=(int)(256/cantTons);

for(int i=0;i<height;i++)

for(int j=0;j<widht;j++)

for(int k=0;k<channels;k++)

resultado[i*bytesFila+j*channels+k]=(unsigned char)((int)(pixels[i*bytesFila+j*channels+k]/tamInt)*tamInt+(int)(tamInt/2));

return resultado;

}



Distintos resultados podem-se ver a continua o:

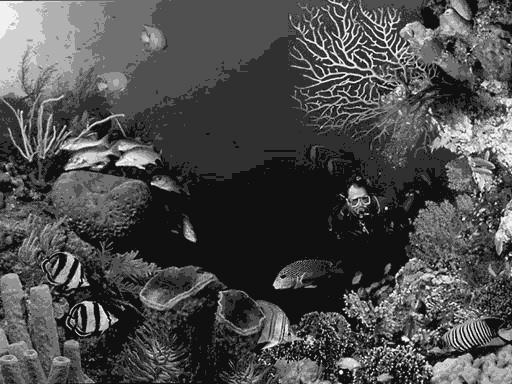

Tons de Cinza Quantizado com q=11

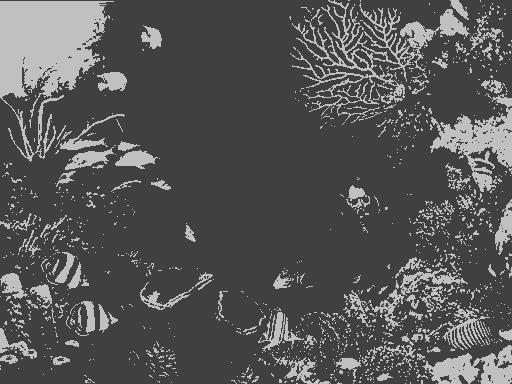

Quantizado com q=8 Quantizado com q=2





       Salvamento dos resultados:



Pra salvar o resultado eu fiz uso da fun o WriteJPEG dada obtida da p gina da disciplina.



Por exemplo: WriteJPEG(nomeSaida,resultado, width, height, channels);



Uso de GLUT pra a ger ncia das janelas





Como foi sugerido, o programa usa a livrer a GLUT para a administra o das janelas. Um dos inconvenientes do trabalho foi achado aqui, pois a imagem era mostrada na janela como se estivese espelhada verticalmente. Depois de procurar alguma solu o na WEB, agente ach que o origem pra o rastering fica abaixo esquerda (quando o primer pixel da imagem o que fica arriba esquerda), ent o tive que fazer isto:



void sourceDisplay(void)

{

glClear(GL_COLOR_BUFFER_BIT);

glRasterPos2i(0, height);

glPixelZoom(1,-1);

glDrawPixels(width, height, GL_RGB, GL_UNSIGNED_BYTE,pixels);

glutSwapBuffers();

}



Uso de GLUI pra a intera o com o usu rio



O programa usa a livrer a GLUI que trabalha sobre GLUT como tamb m foi sugerido. O disenho do men b sico porque tinha problemas pra compilar. O linker tinha problemas com redefini es de fun es em distintas bibliotecas de Microsoft.

Por exemplo n o pude usar um spinner pra a ele o da quantidade de tons pra fazer a quantiza o. Voce pode mudar a quantidade original de tons (16), dobrando ou dividendo por 2 com os respectivos bot es.









O programa

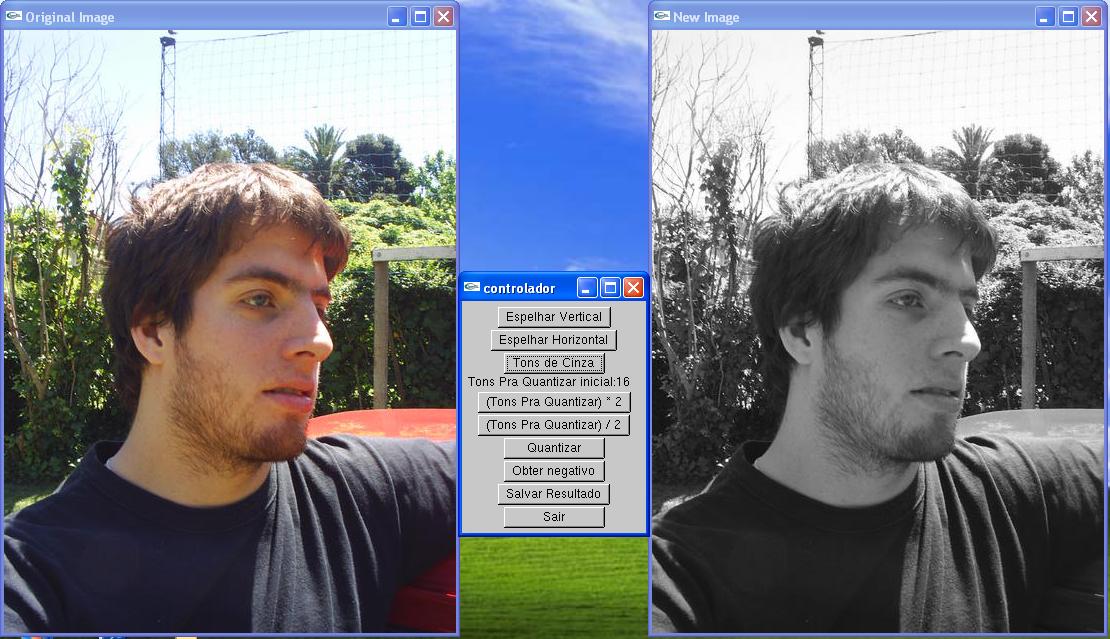

Finalmente, vemos uma imagem (screenshot) do programa rodando:







































































A continua o o c digo fonte dos arquivos do programa: main.cpp, funciones.h e funciones.cpp.



Universidade Federal do Rio Grande do Sul

Engenharia da Computa o

INF01046 - Fundamentos de Processamento de Imagens

Prof. Manuel M. Oliveira

1er Trabalho de Implementa o

Data: 5/9/2007



Autor: Lucas Enrique Guaycochea



arquivo: main.cpp

descrip o: Arquivo Principal do programa, administra as janelas e o menu





*/

#include "funciones.h"



#include <GL/glut.h>

#include <GL/glui.h>



#define SOURCE 0

#define TARGET 1



#define ESPELHAR_VERTICAL 1

#define ESPELHAR_HORIZONTAL 2

#define TONS_CINZA 3

#define QUANTIZAR 4

#define NEGATIVO 5

#define SALVAR 6

#define DOBRAR_TONS 7

#define DISM_TONS 8



int win_id[2];



unsigned char* resultado;

int height, width, channels;

unsigned char *pixels;

int qTons=16;

char* nomeSaida;





//*****************************************************

// Display function for SOURCE

//*****************************************************

void sourceDisplay(void)

{

glClear(GL_COLOR_BUFFER_BIT);

glRasterPos2i(0, height);

glPixelZoom(1,-1);

glDrawPixels(width, height, GL_RGB, GL_UNSIGNED_BYTE,pixels);

glutSwapBuffers();

}

//*******************************************************************************

// Reshape function for SOURCE

//*******************************************************************************

void sourceReshape(int w, int h)

{

glViewport(0, 0, (GLsizei) w, (GLsizei) h);

glMatrixMode(GL_PROJECTION);

glLoadIdentity();

gluOrtho2D(0.0, w, 0.0, h);

glMatrixMode(GL_MODELVIEW);

glLoadIdentity();

}

//*****************************************************

// Display function for TARGET

//*****************************************************

void targetDisplay(void)

{

glClear(GL_COLOR_BUFFER_BIT);

glRasterPos2i(0, height);

glPixelZoom(1,-1);

glDrawPixels(width, height, GL_RGB, GL_UNSIGNED_BYTE,resultado);

glutSwapBuffers();

}

//*******************************************************************************

// Reshape function for TARGET

//*******************************************************************************

void targetReshape(int w, int h)

{

glViewport(0, 0, (GLsizei) w, (GLsizei) h);

glMatrixMode(GL_PROJECTION);

glLoadIdentity();

gluOrtho2D(0.0, w, 0.0, h);

glMatrixMode(GL_MODELVIEW);

glLoadIdentity();

}

/***************************************** myGlutIdle() ***********/

void myGlutIdle( void )

{

/* According to the GLUT specification, the current window is

undefined during an idle callback. So we need to explicitly change

it if necessary */

for (int i=0; i<2; i++) {

glutSetWindow(win_id[i]); // seleciona a janela

glutPostRedisplay(); // for a a atualiza o do conte do da janela

}

}





// Callback de menu

void TrataMenu ( int valor )

{

unsigned char* aux;

switch(valor)

{

case ESPELHAR_VERTICAL:

aux=pixels;

pixels=espejar_vertical(pixels, height, width,channels);

free(aux);

break;

case ESPELHAR_HORIZONTAL:

aux=pixels;

pixels=espejar_horizontal(pixels, height, width,channels);

free(aux);

break;

case TONS_CINZA:

free(resultado);

resultado=obter_tons_cinza(pixels, height, width,channels);

break;

case QUANTIZAR:

free(resultado);

aux=obter_tons_cinza(pixels, height, width,channels);

resultado=cuantizacion(qTons,aux, height, width,channels);

free(aux);

break;

case NEGATIVO:

negative(pixels, height, width,channels);

break;

case SALVAR:

WriteJPEG(nomeSaida,resultado, width, height, channels);

break;

case DOBRAR_TONS:

qTons*=2;

break;

case DISM_TONS:

qTons/=2;

break;

default:

break;

}

for (int i=0; i<2; i++) {

glutSetWindow(win_id[i]); // seleciona a janela

glutPostRedisplay(); // for a a atualiza o do conte do da janela

}

}



int main(int argc, char* argv[]){

nomeSaida=argv[2];

if (ReadJPEG(argv[1], &pixels, &width, &height, &channels)){

//algun error

perror("Problema ao tentar ler a imagem de entrada");

exit(-1);

}

resultado=(unsigned char*)malloc(height*width*channels*sizeof(unsigned char));

memcpy(resultado, pixels,width*height*channels);

//

// First, initialize source window

//

glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB);

glutInitWindowPosition(0, 0);

glutInitWindowSize(width, height);

win_id[SOURCE] = glutCreateWindow("Original Image");

glutDisplayFunc(sourceDisplay);

glutReshapeFunc(sourceReshape);

glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

glClearColor(0.0, 0.0, 0.0, 0);

//

// Now, initialize target window

//

glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB);

glutInitWindowPosition(width+200, 0);

glutInitWindowSize(width, height);

win_id[TARGET] = glutCreateWindow("New Image");

glutDisplayFunc(targetDisplay);

glutReshapeFunc(targetReshape);

glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

glClearColor(0.0, 0.0, 0.0, 0);



//MENU

/*int sourceMenu;

sourceMenu = glutCreateMenu(TrataMenu);

glutAddMenuEntry("espelhar vertical",ESPELHAR_VERTICAL);

glutAddMenuEntry("espelhar horizontal",ESPELHAR_HORIZONTAL);

glutAddMenuEntry("tons de cinza",TONS_CINZA);

glutAddMenuEntry("quantizar a dois tons",QUANTIZAR);

glutAddMenuEntry("negativo",NEGATIVO);

glutAddMenuEntry("salvar resultado",SALVAR);

glutSetWindow(win_id[SOURCE]);

glutAttachMenu(GLUT_RIGHT_BUTTON);

*/

GLUI *glui = GLUI_Master.create_glui( "controlador",0,width+10,height/2 );

new GLUI_Button(glui, "Espelhar Vertical",ESPELHAR_VERTICAL ,TrataMenu );

new GLUI_Button(glui, "Espelhar Horizontal",ESPELHAR_HORIZONTAL ,TrataMenu );

new GLUI_Button(glui, "Tons de Cinza",TONS_CINZA ,TrataMenu );

//(new GLUI_Spinner( glui, "Tons Pra Quantizar", &qTons ))->set_int_limits( 2, 256 );

char texto[50];

sprintf(texto,"Tons Pra Quantizar inicial:%d ",qTons);

new GLUI_StaticText( glui, texto );

new GLUI_Button(glui, "(Tons Pra Quantizar) * 2",DOBRAR_TONS ,TrataMenu );

new GLUI_Button(glui, "(Tons Pra Quantizar) / 2",DISM_TONS ,TrataMenu );

new GLUI_Button(glui, "Quantizar",QUANTIZAR ,TrataMenu );

new GLUI_Button(glui, "Obter negativo",NEGATIVO ,TrataMenu );

new GLUI_Button(glui, "Salvar Resultado",SALVAR ,TrataMenu );

new GLUI_Button(glui, "Sair", 0,(GLUI_Update_CB)exit );

glui->set_main_gfx_window( win_id[SOURCE] );



/* We register the idle callback with GLUI, *not* with GLUT */

GLUI_Master.set_glutIdleFunc( myGlutIdle );

glutMainLoop();

free(resultado);

free(pixels);

return 0;



/*

Universidade Federal do Rio Grande do Sul

Engenharia da Computa o

INF01046 - Fundamentos de Processamento de Imagens

Prof. Manuel M. Oliveira

1er Trabalho de Implementa o

Data: 5/9/2007



Autor: Lucas Enrique Guaycochea



arquivo: funciones.h

descrip o: Arquivo Header com as fun es de opera es sobre imagens

*/



#ifndef _FUNCIONES_H__

#define _FUNCIONES_H__



#include <imagems/jconfig.h>

#include <imagems/jmorecfg.h>

#include <imagems/jpeg_api.h>

#include <string.h>

#include <stdlib.h>





void negative(unsigned char* pixels, int height, int widht, int channels);

unsigned char* espejar_vertical(unsigned char* pixels, int height, int widht, int channels);

unsigned char* espejar_horizontal(unsigned char* pixels, int height, int widht, int channels);

unsigned char* obter_tons_cinza(unsigned char* pixels, int height, int widht, int channels);

unsigned char* cuantizacion(int cantTons,unsigned char* pixels, int height, int widht, int channels);







/*

Universidade Federal do Rio Grande do Sul

Engenharia da Computa o

INF01046 - Fundamentos de Processamento de Imagens

Prof. Manuel M. Oliveira

1er Trabalho de Implementa o

Data: 5/9/2007



Autor: Lucas Enrique Guaycochea



arquivo: funciones.cpp

descrip o: Arquivo com as fun es de opera es sobre imagens

*/

#include "funciones.h"



unsigned char* cuantizacion(int cantTons,unsigned char* pixels, int height, int widht, int channels){

int totalbytes=height*widht*channels;

int bytesFila=widht*channels;

unsigned char* resultado=(unsigned char*)malloc(totalbytes*sizeof(unsigned char));

int tamInt=(int)(256/cantTons);

for(int i=0;i<height;i++)

for(int j=0;j<widht;j++)

for(int k=0;k<channels;k++)

resultado[i*bytesFila+j*channels+k]=(unsigned char)((int)(pixels[i*bytesFila+j*channels+k]/tamInt)*tamInt+(int)(tamInt/2));

return resultado;

}



unsigned char* obter_tons_cinza(unsigned char* pixels, int height, int widht, int channels){

int totalbytes=height*widht*channels;

int bytesFila=widht*channels;

unsigned char* resultado=(unsigned char*)malloc(totalbytes*sizeof(unsigned char));

for(int i=0;i<height;i++)

for(int j=0;j<widht;j++){

unsigned char ton_cinza=(unsigned char)(0.299*pixels[i*bytesFila+j*channels+0] + 0.587*pixels[i*bytesFila+j*channels+1] + 0.114*pixels[i*bytesFila+j*channels+2]);

for(int k=0;k<channels;k++)

resultado[i*bytesFila+j*channels+k]=ton_cinza;

}

return resultado;

}



unsigned char* espejar_horizontal(unsigned char* pixels, int height, int widht, int channels){

int totalbytes=height*widht*channels;

int bytesFila=widht*channels;

unsigned char* resultado=(unsigned char*)malloc(totalbytes*sizeof(unsigned char));

for(int i=0;i<height;i++)

for(int j=0;j<widht;j++)

for(int k=0;k<channels;k++)

resultado[(i+1)*bytesFila-(j+1)*channels+k]=pixels[i*bytesFila+j*channels+k];

return resultado;

}



unsigned char* espejar_vertical(unsigned char* pixels, int height, int widht, int channels){

int totalbytes=height*widht*channels;

int bytesFila=widht*channels;

unsigned char* resultado=(unsigned char*)malloc(totalbytes*sizeof(unsigned char));

for(int i=0;i<height;i++){

memcpy(resultado+(totalbytes-bytesFila*(i+1))*sizeof(unsigned char),pixels+sizeof(unsigned char)*(i*bytesFila),bytesFila);

}

return resultado;

}



void negative(unsigned char* pixels, int height, int widht, int channels){

int aux=0;

for(int i=0;i<widht;i++)

for(int j=0;j<height;j++)

for(int k=0;k<channels;k++){

pixels[aux]=255-pixels[aux];

aux++;

}





Miscel nea:

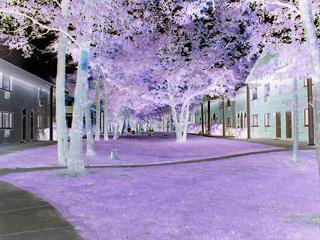

Como se pode observar tamb m se implement uma fun o pra obter o negativo da imagem. Um exemplo de seu resultado :
