ANTENAS
DIPOLOS: son las antenas mas elementales. Tienen dos partes
idénticas colacadas una a continuación de la otra. Cada parte tiene 1/4 de la
longitud de la onda.
El Dipolo emite en todas las direcciones, pero en realidad
es mas bien una antena Bi direccional.
ANTENA VERTICAL 5/8 PARA V.H.F
|
|
Si hay una antena que merece el calificativo de clásica en la
banda de V.H.F. el la vertical de 5/8 de longitud de onda ya que tiene
cierta ganancia y reducidas dimensiones lo que la hacen ideal para uso móvil
y también en estaciones base.-
La
ganancia de la antena que se describe es aproximadamente de 3 DB. con
respecto a ¼ de onda y sus dimensiones totales no llegan a sobrepasar ¾
longitud de onda.- Básicamente la antena consta de un elemento irradiante
vertical, una bobina de carga y un plano artificial de tierra formado (
para el caso de usarse como base ) por cuatro a seis radiales de ¼
longitud de onda.- El punto de alimentación de esta antena presenta
reactancia capacitiva por lo que debemos
|
intercalar
una bobina de carga para que la antena sea no reactiva y motivar que resuene
como si fuera de ¾ de longitud de onda y además que su impedancia en el punto
de alimentación sea 50[ W]. El ajuste de la
resonancia se realiza por medio del elemento telescópico entrándolo o retirándolo
según convenga.- El total de materiales está explicado en los dibujos pero
debe hacerse una aclaración, deben sellarse con algún producto siliconado
tanto la bobina como sus conexiones.-
ANTENAS
LÁTIGO DE H.F. PARA MÓVILES
En frecuencias de H.F. la antena móvil de látigo es apreciablemente mas
corta de ¼ de longitud de onda y cuando la longitud de la antena disminuye con
respecto a la longitud de onda en que funciona, la resistencia de radiación
disminuye bruscamente y por tanto se requiere algún sistema para adaptar
impedancias entre antena y transmisor.- Si el dispositivo de adaptación tuviese
un rendimiento del 100% la prestación de la antena de látigo sería favorable
con respecto a la antena de longitud total.- Sin embargo la antena corta mas un
sistema imperfecto de masa en la instalación móvil hacen que se tengan muchas
pérdidas.- Dependiendo
de la longitud de la antena y de otros factores, la resistencia de radiación en
una antena látigo puede ser tan baja como 1 ohm en 80 metros con una componente
de reactancia capacitiva tan alta como 3500 ohm.-
|
|
Además de la resistencia de radiación deben ser tenidas en cuenta
la resistencia de pérdida de la red de adaptación, la resistencia de pérdida
de tierra ya que la suma de ambas es la componente resistiva total de la
impedancia que aparece en la base de la antena.- La resistencia de pérdida
total es mayor que la resistencia de radiación.- En la antena látigo de
80 metros la resistencia de radiación es de 1 W, la resistencia de la
bobina de carga es de 10 W y la pérdida de
tierra es de 9 W .-
|
El
rendimiento total de radiación es de :
o sea el 5% lo que representa una pérdida
de potencia del transmisor de aproximadamente 12 dB.- A pesar de tan escaso
rendimiento las antenas móviles de látigo se utilizan en las bandas de 80 y 40
metros para comunicaciones de corto alcance por onda terrestre.- El rendimiento
bajo de las antenas de látigo para H.F. en especial en bajas frecuencias
requiere poner suma atención en todos los detalles de la instalación de la
antena.- La bobina de carga debe ser del Q mas alto posible (300 o
mas) y todas las uniones de la antena deben ser de muy baja resistencia.-
ANTENAS
DIRECCIONALES
Si a una antena de media onda se le aproxima un conductor de dimensiones
similares se observará que el campo electromagnético se modifica, en una zona
disminuye y en la opuesta aumenta.- Si el conductor que acercamos tiene mayor
longitud que el dipolo (un 5% aproximadamente) será un reflector, pero si el
conductor tiene menor longitud (un 4% aproximadamente) será un director.-
El reflector reirradia la energía hacia el irradiante reforzando su
campo electromagnético.-
El director refuerza la señal del irradiante hacia él pero produce a su
vez un recorte en el ancho de banda de la antena.- Utilizando un reflector y un
director se obtiene una buena direccionalidad lográndose una mayor ganancia
respecto al dipolo normal de media onda.- Podemos aumentar la cantidad de
directores y con ello aumentar la ganancia, pero debe tenerse en cuenta que a
mayor cantidad de directores menor ancho de banda de la antena.- El espaciado
entre el reflector y el irradiante será aproximadamente entre 0,20 y 0,25 de la
longitud de onda; mientras que la separación entre irradiante y director será
de entre 0,14 y 0,17 de longitud de onda.- La separación entre los distintos
reflectores mantiene una constante entre 0,14 y 0,16 de longitud de onda.- Toda
antena direccional tiene máxima respuesta hacia el frente, 50% hacia atrás y
15 % hacia los lados.-
ANTENA
CUADRANGULAR CUBICA PARA V.H.F.

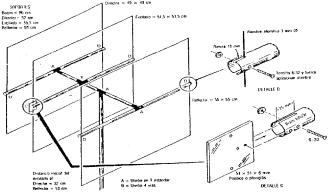

A continuación se detalla la construcción de una antena de las llamadas
" quad " para la banda de dos metros en la cual se utilizan materiales
de fácil adquisición y cuyo rendimiento es superior a una antena yagi de cinco
elementos.- Los tres elementos conductores o cuadros se construyen con
|
|
alambre
rígido de cobre o aluminio de 3 mm. de diámetro o más
e inicialmente se cortan los tres largos del cable con un exceso
cada uno de unos 7 cm. o sea que para el elemento director se corta un alambre de
203 cm. .- Para el elemento irradiante se cortará una longitud de alambre
de 215 cm. (en éste caso ya se calculó la formación de los terminales
para su alimentación con el exceso de 9 cm ) y finalmente se prepara una
longitud de227 cm. para el reflector.-
|
A
cada elemento se le da forma de cuadrado de acuerdo a las dimensiones que se
indican en la figura y entonces el
reflector y el director se superpondrán 3,5 cm. lo que permite su unión por
torsión ( caso aluminio ) o por soldadura ( caso cobre )
y en el caso del irradiante no deben unirse momentáneamente .- Vayamos
ahora al armazón de la antena para lo cual utilizamos tubo plástico rígido de
unos 2 cm. de diámetro ( ¾ pulgada
) de los usados en cañerías de agua ; las uniones marcadas con la letra A en
la figura son las conocidas "
T " y la marcada con la letra B es una conexión cuatro vías .- La unión
de la antena con el mástil debe ser aislada y por tanto al estar situada entre
el irradiante y el reflector ( buscar el punto de equilibrio mecánico antes de
cortar el boom ) y allí intercalar
una " T " para montar el caño del mástil.- El largo total del boom
que se realiza con el mismo tipo de caño será de 86 cm..- Antes del montaje
del elemento excitado deberá agrandarse el agujero de la unión de cuatro vías
para que pueda deslizarse sobre el boom a fin de permitir el ajuste eléctrico
de la
antena y lograr la mínima ROE en
la frecuencia de trabajo.- El resto de la construcción mecánica se encuentra
detallada en la figura y por último debe aclararse que la impedancia de ésta
antena es de 50 W por lo que se la puede alimentar directamente con
los coaxiales comunes en uso.-
