CONTINUAÇÃO DO TUTORIAL PARTE 2
Aguarde as imagens abrirem.
| O Toca-discos ( Pickup ) possui um cabo com dois conectores RCA. Esses conectores serão ligados na entrada PHONO ( ou Line in ) do Receiver ( Radio ou Amplificador ). Um no plug L ( Left-esquerdo-Branco ) e o outro, no plug R ( Right-direito-Vermelho ). |
|
Pra você ligar o Toca-fitas ( Tape-Deck ) no Receiver, você necessita de um cabo estéreo com dois conectores RCA. Fácil de se encontrar, até em Supermercados você encontra para vender. Conecte os dois conectores de um dos lados no Line-Out do seu Tape-Deck e depois conecte a outra extremidade do cabo no Line-In do Receiver para que o som que seja produzido no Tape-Deck, possa aparecer no Receiver e ser transmitido para as caixas. ( OBS: Observe que no Receiver vai haver uma pequena inscrição onde conectar o Tape-Deck e se os cabos tiver cor BRANCO e VERMELHO de cada lado, não se preocupe apenas ligue cada extremidade em ambas as cores. L - ( Branco ) e R ( Vermelho ) verifique antes de conectar.
|
|

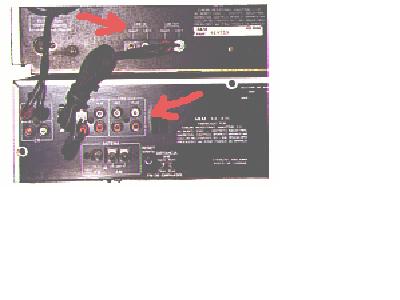

Agora
só falta você conectar o Receiver ao seu Computador. Pra
isso, você vai precisar do cabo Y. No Plug Line-out do Receiver,
conecte os dois conectores RCA e logo em seguida, conecte a outra extremidade

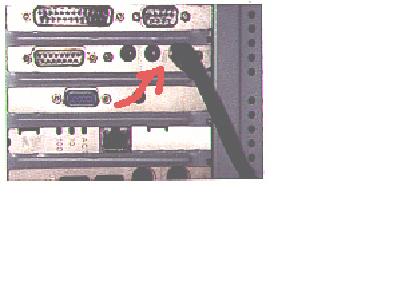

( Conector P2 ) no Line-in da Placa de Som do seu Computador.
|
|
Atenção: Para conectar o Aparelho de Som ao Computador ( Placa de Som ) Utilize o cabo descrito acima. -Cabo Y com dois conectores RCA em uma extremidade e um conector P2 em outra. |
Após fazer todas as ligações descritas acima, vamos para a proxima etapa.
