| Static pressure distribution on symetrical airfoil close to ground. | ||||||||||||||||||||||||||||||||

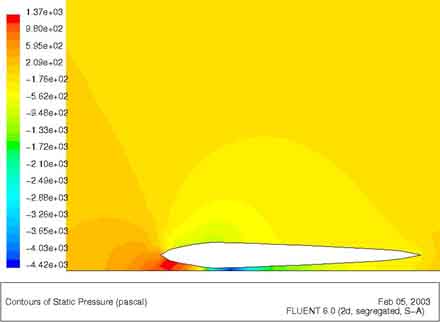

| Airfoil with 0.06m ground clearance | ||||||||||||||||||||||||||||||||
| Airfoil with 0.1m ground clearance | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
| Back to Ground clearance | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||

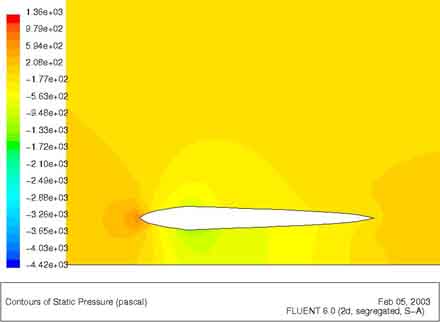

| Airfoil with 0.3m ground clearance | ||||||||||||||||||||||||||||||||

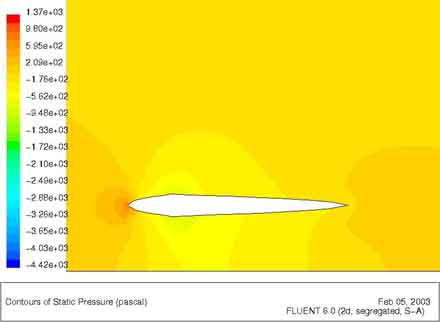

| Airfoil with 0.2m ground clearance | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||

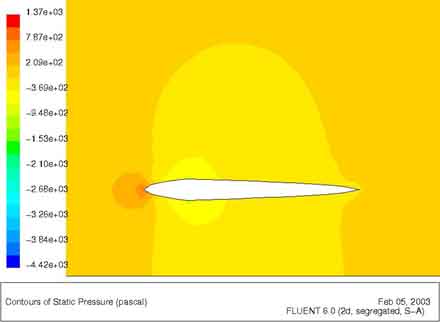

| Airfoil with 0.4 ground clearance | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
| Back to Ground clearance | ||||||||||||||||||||||||||||||||

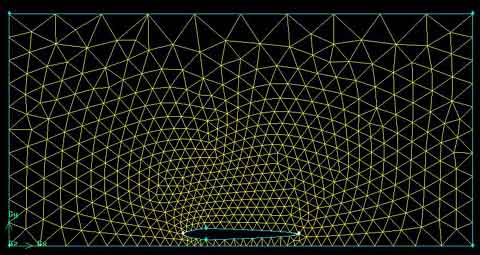

| Meshing of the Computational Domain | ||||||||||||||||||||||||||||||||
| The discretization of the domain was generated in GAMBIT with paved "trias" elements. | ||||||||||||||||||||||||||||||||
