| Transformation from CD Rom drive to CD Transport | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| As I stated before, NEC 4X is using switching power in which a very high frequency noise will contaminate the digital signal (the spike in high frequency range). So, changing the power supply is the must. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| However, the external case is too small for this modification. So, I decided to make a major surgery on this CD ROM, dissembling the whole thing and transforming it to a top loaded CD transport. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

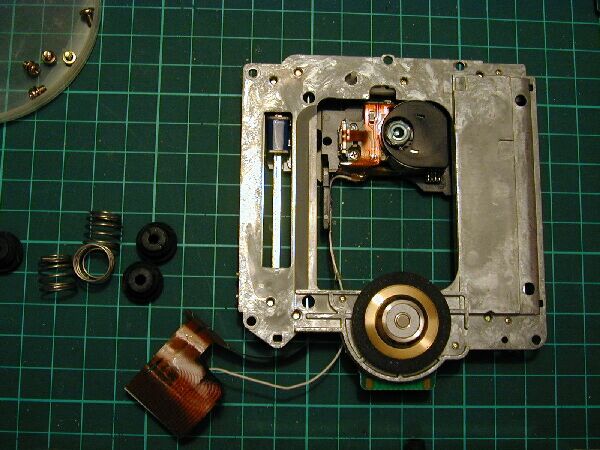

| It is a transport and is made of die-cast aluminum block; The movement of the laser head is controlled by the electro-magnetic method. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Please leave the springs and shock absorbent for later use. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| This is a main PCB board.; The 12V DC will be regulated to 5V. Some capacitors will be changed in this section. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| This is a spindle motor control board. ;The cord may need to be extended for the connection. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| It can work like this??.and it is a Barebone top-loaded CD player.! | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I am using a top of the small aluminum case as the base of this transport.. The case will be a cover of the power supply. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Please make sure the CG (center of gravity ) is in the center of the plate. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Drill a bigger hole on the base plate and insert the long screws and spring and rubber bumper as the picture shown. Make sure the whole thing is suspending without any restriction on movement. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Simulation picture! This is a semi final product. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Remove the LCD carefully and using a rainbow cable reconnect it. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| It is a power supply for the CD Player | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The power of this CD Rom is | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12V 1A, 5V 1A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I am using 317K for 12V supply and 7805 for the 5V supply | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The PCB is covered by a unused PCB board with similar size. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The case is then covered by the 4mm thick acrylic plastic.. Look cool? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

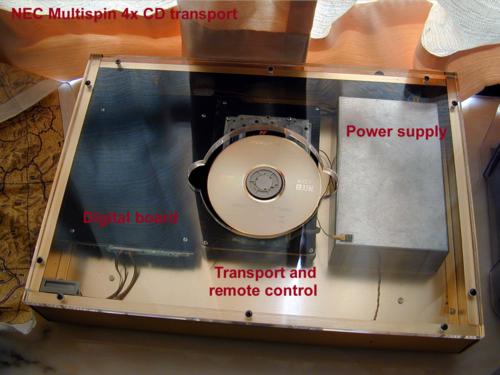

| The aluminum case is used as a cover of this power supply.. The PCB board is then mounted on the other side of the case. The remote control unit is located just under the transport. Here is the out look of the finished product. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

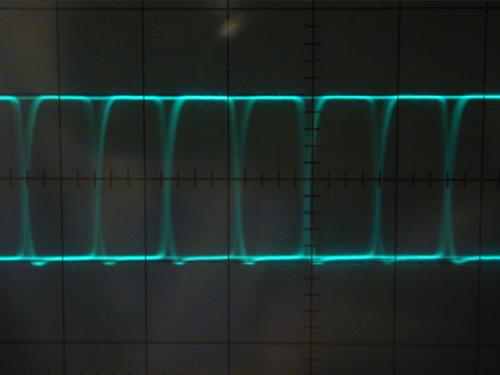

| The photo shows the Digital output of the unmodified circuit. I add a RS422 interferece to the output and make the wave form become this. It is a true balanced output. (Sorry for the poor osc that I cant syn the pattern well.) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

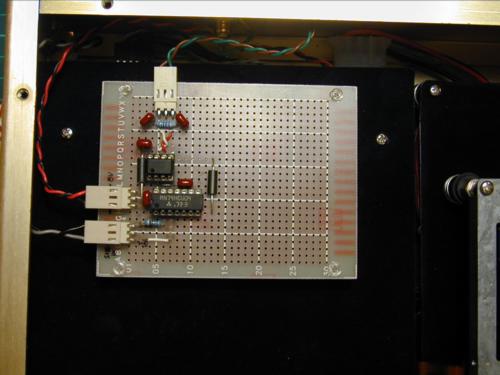

| The signal firstly goes through the 74xx04 for the resharping and then goes to the standard RS422 chip (you can use any RS422 or RS485 standard chip) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1. Short the connection between the micro switchs 2. Earthling! Very important! Link the transport, the plate, the PCB and the case in one point 3. Due to the inherent startup procedure (in Rom), this cd play should be restarted for each time when a new CD is playing 4. Cover the shiny plate with a sheet of black cloth or pape |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Transformer 15v x 2 HK$100 Aluminum case (big) HK$250 Aluminum case (small) HK$70 Power supply HK$50 Acrylic Board HK$150 Misc HK$100 NEC CD Rom (CDR-601) HK$100 Total HK$820 And 20 hours work!!! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
