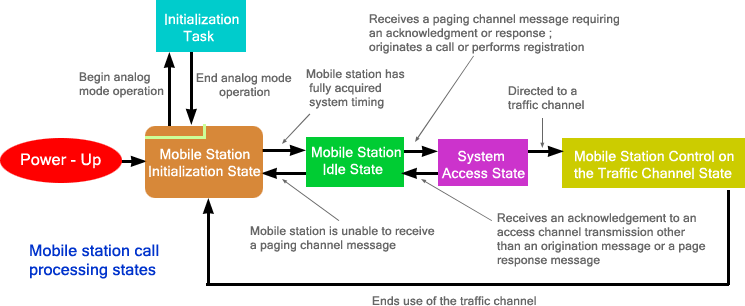

Mobile Station Call Processing |
ประกอบด้วย 4 สถานะ |
1.Mobile station initialization state |
-เลือกว่าจะใช้ระบบ analog
หรือ CDMA -เมื่อเลือกระบบCDMA ก็จะตรวจหาจนกระทั่งได้รับ Pilot channel -รับและนำ message ที่ได้จากSync channel ไปหา system configuration และ timing information -Synchronize long code timing และ system timing สำหรับระบบ CDMA |
2.Mobile station idle state |
โทรศัพท์เคลื่อนที่จะตรวจหา messages ที่มากับ paging channel โทรศัพท์เคลื่อนที่สามารถรับ messages ,an incoming call,เริ่ม an original call ,เริ่ม registration หรือ เริ่ม message transmission |
3.System access state |
-โทรศัพท์เคลื่อนที่จะส่ง
messages ไปหาสถานีฐานบน access channel และรับ messages ที่สถานีจะส่งกลับมาทาง
paging channel สภาวะนี้จะสามารถแยกเป็นสถานะย่อยๆได้ซึ่งโทรศัพท์เคลื่อนที่จะต้องทำตามขั้นตอนตามนี้ -- ตรวจหา paging channel และรับ configuration messages -- ส่ง origination message ไปยังสถานีฐาน -- ส่ง paging response message ไปยังสถานีฐาน -- ส่งสัญญาณตอบรับเมื่อได้รับ message ต่างๆจากสถานีฐาน -- ส่ง registration message ไปยังสถานีฐาน -- ส่ง data burst message ไปยังสถานีฐาน |
4.Mobile station control on the traffic channel state |
โทรศัพท์เคลื่อนที่ติดต่อสื่อสารกับสถานีฐานโดยใช้
forward และ reverse traffic channel สภาวะนี้จะสามารถแยกเป็นสถานะย่อยๆได้ซึ่งโทรศัพท์เคลื่อนที่จะต้องทำตามขั้นตอนตามนี้ --ตรวจสอบอีกครั้งว่าตัวโทรศัพท์เคลื่อนที่เองสามารถรับ forward traffic channel และส่งกลับทาง reverse traffic channel ได้ --รอคำสั่งโดยพิจารณาจากสัญญาณเตือน(alert)จาก information message --รอผู้ใช้ตอบรับการโทรเรียก -- แลกเปลี่ยน primary traffic packets กับสถานีฐานภายใต้ primary service option application -- ยกเลิกการติดต่อในสถานะย่อยนี้(release substate) |
Base Station Call Processing |
แบ่งเป็น 4 กระบวนการใหญ่ๆ |
1.Pilot and Sync channel processing |
สถานีฐานจะส่ง Pilot channel และ Sync channel ไปที่โทรศัพท์เคลื่อนที่ เพื่อที่จะทำให้โทรศัพท์เคลื่อนที่สามารถ synchronize กับระบบCDMAได้ โดยถือว่าขณะนี้ตัวโทรศัพท์อยู่ในสถานะ Mobile station initialization state |
2.Paging channel processing |
สถานีฐานจะส่ง Paging channel ซึ่งโทรศัพท์เคลื่อนที่กำลังรอรับข้อมูลอยู่ กระบวนการนี้เกิดขึ้นขณะที่โทรศัพท์เคลื่อนที่อยู่ใน Mobile station idle state และ Mobile station access state |
3.Access channel processing |
สถานีฐานตรวจหา access channel เพื่อจะรับข้อมูล(message)จากโทรศัพท์เคลื่อนที่ ขณะที่โทรศัพท์เคลื่อนที่อยู่ในสถานะ system access state |
4.Traffic channel processing |
สถานีฐานจะใช้ forward และ reverse traffic channel เพื่อติดต่อรับส่งข้อมูล( communicate )กับโทรศัพท์เคลื่อนที่ ขณะที่โทรศัพท์เคลื่อนที่อยู่ในสถานะ Mobile station control on traffic channel state |
