以我所知高速加工 【回主畫面】 高速加工: 就是省時加工 ,就是賺錢加工,3D加工切量少進給快,粗加工也許也只用球刀. 2D加工配合 --好刀具 (不一定要切量少) 省時快速加工. 機器部份: 高主軸轉速 (20000 rpm以上?),高進給率(10000 mm/min以上?),高精度剛性目前以小型機為主 ,太大太笨重. 控制器: 有先前制預(預讀好幾十個NC單節加工,好像防振CD唱盤). : 有輪廓制預(預判NC程式路徑,可加減速度 或 NC程式平滑化 ). : 可接受NURBS程式 (利用CAM軟件使NC程式平滑化縮小化之曲線NC方程式) (FANUC MITSUBISH TOSHIBA 叫 NURBS SIEMENS 叫 CIP ARC.......) 刀具部份: 好的刀具,好的挾持,好的冷卻 傳輸:不再使用DNC線,改用網絡及大存量記憶體或大存量PC硬盤或大存量數位相機SM記憶卡 加工物: 硬度大 可薄壁 可極深 精度高 亮度高 CAM軟體配合: 轉彎 前進 下刀 切入 圓角化 (避免高速下機器貫性向前衝) 切削均量化 G01變G02 G03 程式過濾及平順化 NURBS化 (可回銑床頁參考 得知mastercam 高速加工用法及菁華圖片) |

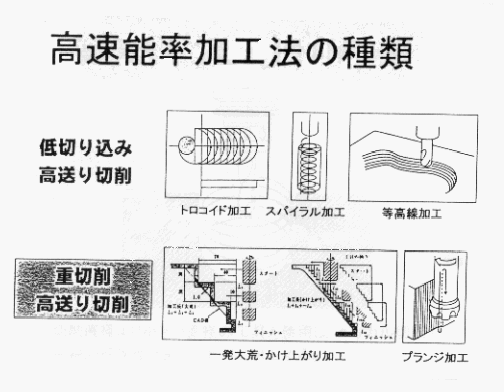

下圖說明
1.低切削量高速前進量,轉彎 前進 下刀 切入 圓角化,圓弧化
2.重切削:鑽孔就是高速加工,所以用鑽的,單相插銑,是一般機械可作的高速加工
