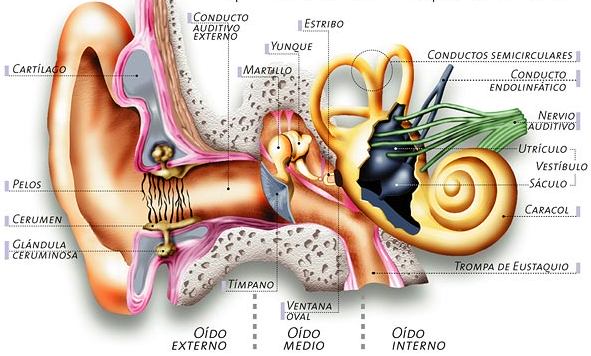

ANATOMIA DEL OÍDO
OIDO EXTERNO
El oído externo puede ser definido como un aparato de transmisión, ya que recoge las ondas sonoras del ambiente y las conduce al oído interno.
Está formado por el pabellón auricular y el conducto auditivo externo.

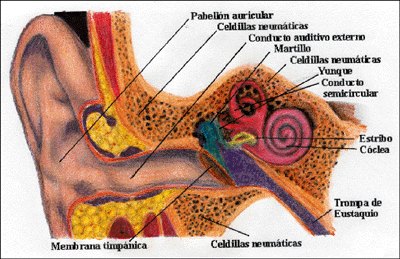

Esquema oído externo
El pabellón auricular está compuesto por cartílago y piel. En la cara anterior y lateral la piel está firmemente adherida al pericondrio. Esto permite explicar que en algunas lesiones traumáticas se produzcan otohematomas por desprendimiento del pericondrio.
En el pabellón se pueden distinguir las siguientes estructuras anatómicas:
|

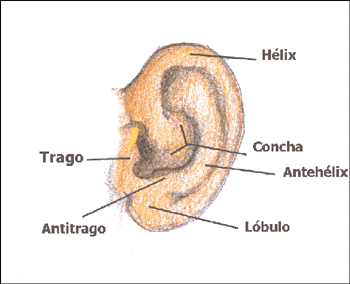

Pabellón auricular |
 |

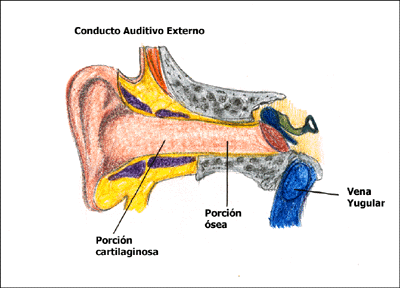

El conducto auditivo externo (CAE) es la continuación del pabellón auricular y se relaciona hacia medial con el tímpano. Es de forma tubular con una longitud de 30 a 35 mm y un diámetro de 8 a 12 mm. Su dirección es de lateral a medial, de caudal a cefálico y de posterior a anterior, esto explicaría la necesidad de traccionar hacia atrás y arriba el pabellón en los adultos, para poder examinar el tímpano. Su pared está conformada por una porción cartilaginosa (móvil) y una ósea. La primera es continuación de la estructura cartilaginosa del pabellón auricular, la zona ósea está constituida por el hueso timpanal y la región escamosa del hueso temporal.
La parte cartilaginosa del CAE está cubierta por piel con folículos pilosos, glándulas ceruminosas y sebáceas. Presenta hendiduras que, en caso de infección, permiten la diseminación de ésta a la parótida, fosa infratemporal e incluso a la base de cráneo. Esta porción es de mayor longitud que la ósea.
La piel que recubre la región ósea de CAE es muy delgada y no posee anexos. Se encuentra íntimamente adherida al periostio lo que permite entender que las inflamaciones del CAE sean tan dolorosas.
El pH de la superficie del conducto oscila normalmente entre 5 y 6,8. El drenaje linfático es abundante y se dirige a los ganglios parotídeos, retroauriculares, infraauriculares y cervicales profundos superiores. La inervación sensitiva depende del Trigémino (V par), del Vago (X par) y de fibras sensitivas del Facial (VII par) y algunas fibras del glosofaríngeo (IX).
Relaciones anatómicas del CAE
Las relaciones anatómicas del CAE son:
ANATOMIA DEL
OÍDO
OÍDO MEDIO
El oído medio es una cavidad llena de aire que contiene numerosos elementos anatómicos. Se encuentra en el espesor del hueso temporal, entre el conducto auditivo externo y el oído interno. Forman parte del oído medio: la caja del tímpano que contiene la cadena de huesecillos, la trompa de Eustaquio y el antro Mastoídeo con parte del sistema neumático del hueso temporal.
1. Caja del Tímpano y Cadena de Huesecillos
|

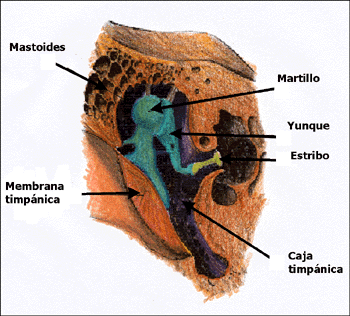

Esquema caja timpánica |
 |
La caja del tímpano o cavum timpani es un espacio aéreo que puede ser descrito como una caja con 6 paredes.
|

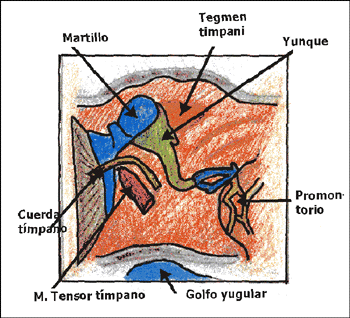

Esquema oído medio |
 |
La membrana timpánica tiene forma de un cono con un diámetro promedio de 10 mm. Su vértice se dirige hacia media, esta zona recibe el nombre de umbo (ombligo) y se relaciona con la extremidad libre del mango del martillo.
La membrana timpánica está compuesta por 3 capas: la primera y más externa (llamada también cutánea, escamosa o lateral) es la continuación de la piel de CAE, la capa media o fibroelástica está formada por fibras radiales externas y circulares internas y finalmente la capa medial o interna es la continuación de la mucosa del oído medio.La superficie del tímpano se divide en pars tensa y pars fláccida. La primera se ubica desde los ligamentos del martillo a nivel de la apófisis corta hasta el piso. La pars fláccida es de menor tamaño, se ubica hacia superior, carece de la porción fibroelástica y no participa en la transmisión del sonido.
El punto de referencia de la membrana timpánica es el mango del martillo, el cual está adherido estrechamente a la capa media y se encuentra ubicado en la pars tensa. Al realizar la otoscopía se visualiza como un elemento de color amarillo suave. Se puede distinguir una eminencia redondeada pequeña que sobresale en la parte superior, llamada apófisis corta del martillo. Tomando el mango del martillo como referencia se puede dividir el tímpano en 2 regiones: una anterior y otra posterior. Si además se proyecta una línea perpendicular a nivel del umbo, se identifican las zonas superior e inferior. Combinando estas divisiones se obtienen los 4 cuadrantes clásicos de la membrana timpánica: anterosuperior, posterosuperior, anteroinferior y posteroinferior.
El tímpano se inserta en el hueso timpanal en un surco llamado sulcus tympanicus por medio del entrecruzamiento de las fibras de la capa media, este rodete circular se conoce como anulus. Es importante destacar que la pars fláccida no posee anulus, la ausencia de esta fijación permite la flacidez que le da el nombre a esta zona de la superficie timpánica.
La inervación de la membrana timpánica es a través de ramas del Trigémino, Vago y Glosofaríngeo, distribuyéndose a nivel del anulus y la pars fláccida.
La cavidad ósea que rodea al tímpano, se denomina caja timpánica, se divide en: una región superior llamada epitímpano que aloja la cabeza del martillo y el cuerpo del yunque, una región media o mesotímpano, que contiene el mango del martillo, la apófesis larga del yunque y el estribo, y finalmente una región inferior o hipotímpano en el cuál no hay elementos óseos.
Pared Medial, Laberíntica o Interna: es la pared que contiene mayor número de elementos anatómicos. En la parte central, haciendo un relieve hacia lateral, se encuentra el promontorio, que corresponde a la primera espira de la cóclea. En la región posterior y superior al promontorio se distingue una depresión de forma oval con una superficie de 1 por 3 mm llamada ventana oval, ésta es cerrada por la platina del estribo. Ubicada también en la región posterior pero, en este caso inferior al promontorio se encuentra la ventana redonda, que está ocluída por una fina membrana llamada tímpano secundario. Sobre la ventana oval existe un relieve: el acueducto de Falopio que contiene al nervio Facial y sobre éste hay otra prominencia que corresponde al canal semicircular lateral.

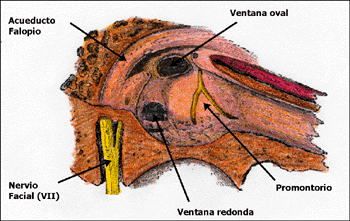

Anatomía pared medial caja timpánica
Como se mencionó anteriormente, en el interior de la caja timpánica se encuentra la cadena osicular formada por 3 huesecillos: martillo, yunque y estribo. En el martillo se distingue: la cabeza que se aloja en el ático, el cuello, el mango (íntimamente adherido a la membrana timpánica) y 2 apófisis: una corta y otra larga a las cuales se insertan los ligamentos que fijan el martillo. El yunque posee un cuerpo ubicado en el ático y 2 apófisis, una corta dirigida al antro mastoideo y una más larga que articula con el estribo. El estribo consta de una cabeza, 2 ramas y una base o platina. Esta última ocluye completamente la ventana oval a través de un ligamento anular.

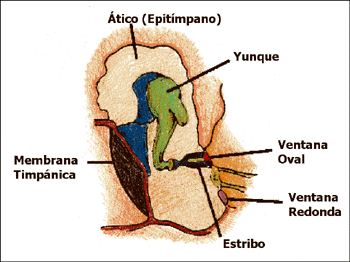

Anatomía de los huesecillos
Es importante mencionar que el nervio Chorda tympani (cuerda del tímpano), rama del nervio facial, pasa entre el martillo y el yunque llevando inervación a los 2/3 anteriores de la lengua.

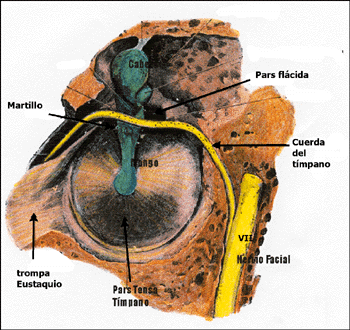

Pared lateral caja timpánica
2. Trompa de Eustaquio
La trompa de Eustaquio es un conducto que une la parte anterior de la caja del tímpano con la pared lateral de la rinofaringe. Tiene forma alargada y normalmente está colapsada, siendo un conducto virtual. Su función principal es la ventilación de la caja timpánica.

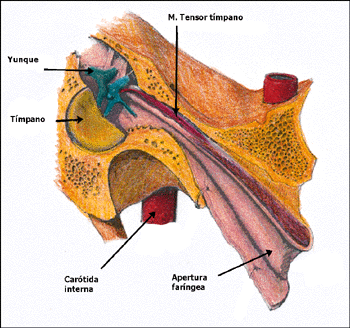

Esquema anatomía trompa Eustaquio
En la apertura al rinofarinx existe un tejido linfoideo que forma la amígdala tubaria de Gerlach. Este orificio tiene un rodete detrás del cual, la pared faríngea se deprime formando una fosita llamada fosita de Rosenmüller.
3. Antro Mastoideo y Sistema Neumático del Hueso Temporal
En el hueso temporal, fundamentalmente en la región mastoidea, existen numerosos espacios aireados llamados celdillas mastoideas. Estas estructuras están unidas entre sí y tienen gran variabilidad en su distribución. Se le llama antro mastoideo a la celdilla de mayor tamaño, ubicada en el centro, con la que todas las demás se comunican.
La mastoides comienza a neumatizarse después del nacimiento, terminando este proceso entre los 6 y 12 años. El aire necesario para este proceso óseo viene desde la trompa de Eustaquio.

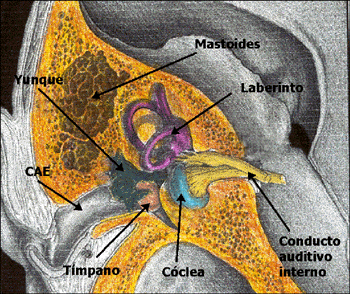

Esquema anatomía Mastoides
OÍDO INTERNO
El oído interno o laberinto se encuentra dentro del hueso temporal. Puede dividirse morfológicamente en laberinto óseo y laberinto membranoso. El laberinto óseo es la cápsula ósea que rodea al laberinto membranoso, y éste último consiste en un sistema hueco que contiene a la endolinfa. Entre laberinto óseo y membranoso se encuentra la perilinfa, que es en parte un filtrado de la sangre y en parte difusión de líquido cefalorraquídeo. La endolinfa se produce en la estría vascular.
El sistema perilinfático desemboca en el espacio subaracnoídeo a través del acueducto coclear, mientras que el sistema endolinfático viaja a lo largo del ducto endolinfático y termina en el espacio epidural en un saco ciego llamado saco endolinfático.
|

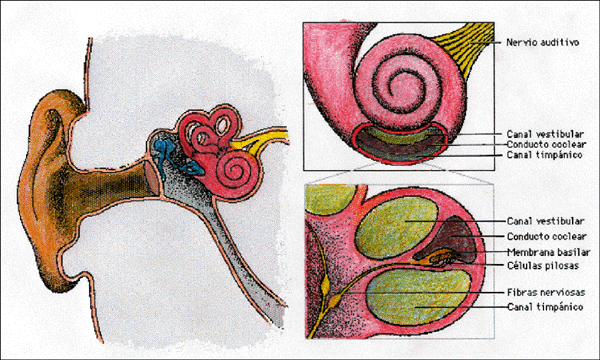

Esquema oído interno |
|
|
Dentro del oído interno se reconocen sistemas distintos, el laberinto posterior encargado del equilibrio y el sistema coclear encargado de la parte auditiva:
|

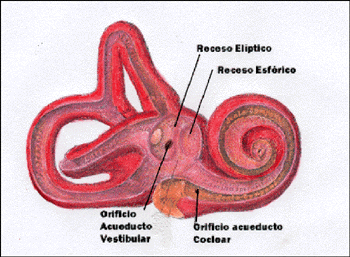

Anatomía laberinto membranoso |
|
|
|

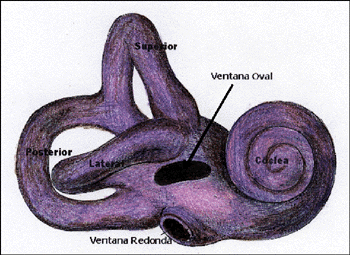

Anatomía laberinto óseo |
|
|
1. El sistema vestibular o laberinto posterior
Está formado por el utrículo, el sáculo y tres canales semicirculares (anterior, posterior y lateral). Cada una de estas estructuras contiene células especializadas para detectar aceleración y desaceleración, ya sea lineal (como es el caso de la mácula y el utrículo) o angular (canales semicirculares).
La función de este receptor es la mantención del equilibrio. El nervio vestibular está formado por células bipolares procedentes del utrículo, sáculo y canales semicirculares, cuyo ganglio -el gangliovestibular- está situado dentro del conducto auditivo interno. El nervio vestibular atraviesa dicho conducto junto con el nervio coclear y el nervio facial. Existen cuatro núcleos vestibulares -el área vestibularis- en la unión entre el Bulbo Raquídeo y la Protuberancia, en la porción lateral del piso del 4° ventrículo.
Dicha área posee conexiones nerviosas con: el cerebelo, vía pedúnculo cerebelar inferior; con la segunda neurona motora de la médula espinal, a través del tracto vestíbulo-espinal y con distintos pares craneanos (por ej: III y IV pares), a través del tracto longitudinal medial (conexiones que proveen la base anatómica, por ejemplo, del nistagmo).
A nivel cerebral se integra la información aportada por el sistema vestibular con la información visual y la propioceptiva de modo de lograr coordinación postural y control motor.
2. La cóclea o laberinto anterior
|

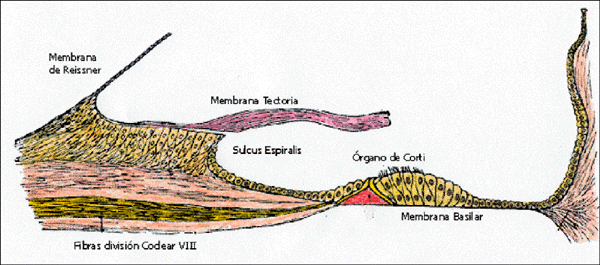

Esquema órgano de Corti |
|
|
El caracol o cóclea, contiene en su interior al Órgano de Corti, que es un mecanorreceptor. Está formado por células ciliadas que descansan sobre la membrana basilar. Los cilios de estas células se encuentran en contacto con la membrana tectoria. Cuando se produce un estímulo el estribo ejerce presión sobre la ventana oval, esto genera una onda en la perilinfa que viaja a lo largo de la cóclea desplazando la membrana basilar. Esto produce flexión de los cilios en contacto con la membrana tectoria lo que se traduce en cambios de potencial celular que generan estímulos nerviosos a través de las células bipolares del nervio coclear.
|

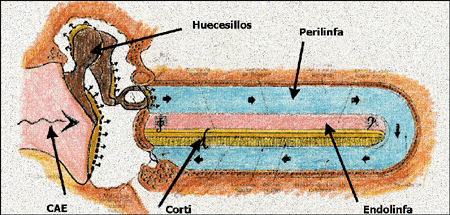

Esquema funcionamiento coclear |
|
|
Las prolongaciones periféricas de estas células bipolares viajan hasta el ganglio coclear a partir del cual se origina este nervio. Al llegar al Bulbo Raquídeo, el nervio coclear se divide en dos raices: una ventral y otra dorsal. La raíz dorsal se dirige al Pedúnculo Cerebelar inferior, terminando en el núcleo coclear dorsal o tubérculo acústico, adyacente al receso lateral del cuarto ventrículo. La raíz ventral termina en el núcleo coclear ventral, situado hacia caudal y lateral del pedúnculo cerebelar inferior. De los núcleos cocleares dorsales y ventrales nacen las segundas neuronas, las que se decusan parcialmente, terminando en los núcleos trapezoideos ventrales y dorsales. Algunas fibras auditivas pasan a través de dichos núcleos sin interrupción, uniéndose a las fibras que dejan estos núcleos, formando el fascículo o lemnisco lateral, el cual se dirige hacia cefálico terminando en dos centros: Colículo inferior y Cuerpo Geniculado medial. A partir de este punto nacen las radiaciones acústicas que integran la información en la corteza temporal.
