Fonte: Revista Ciência Popular - Ano 1949 - Colaboração: Rodrigo Moura e Prof.
João.B.G.Canale
Observação: Parte Gráfica demora um pouco para
carregar.

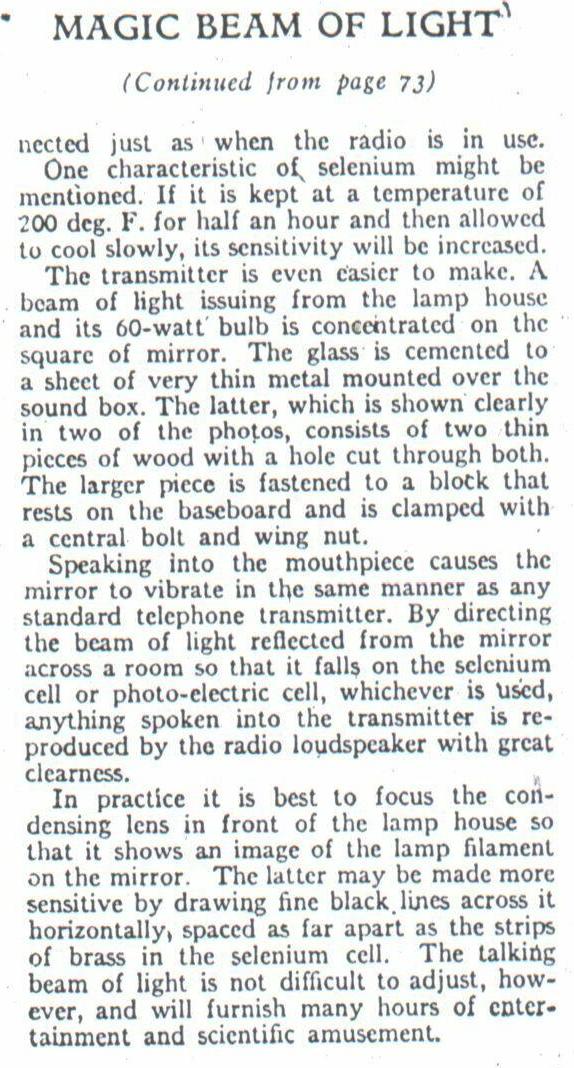

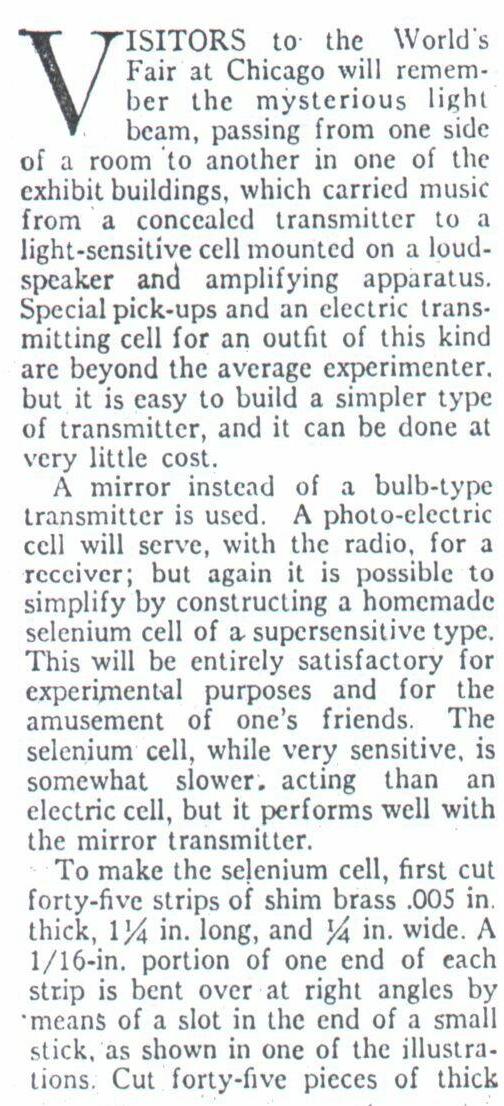

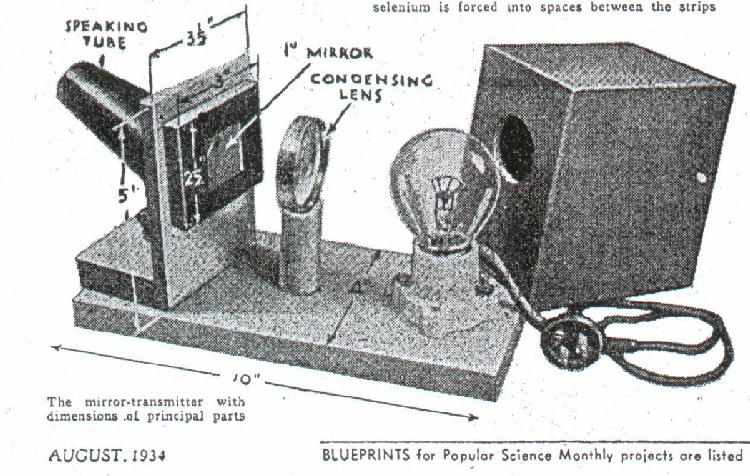

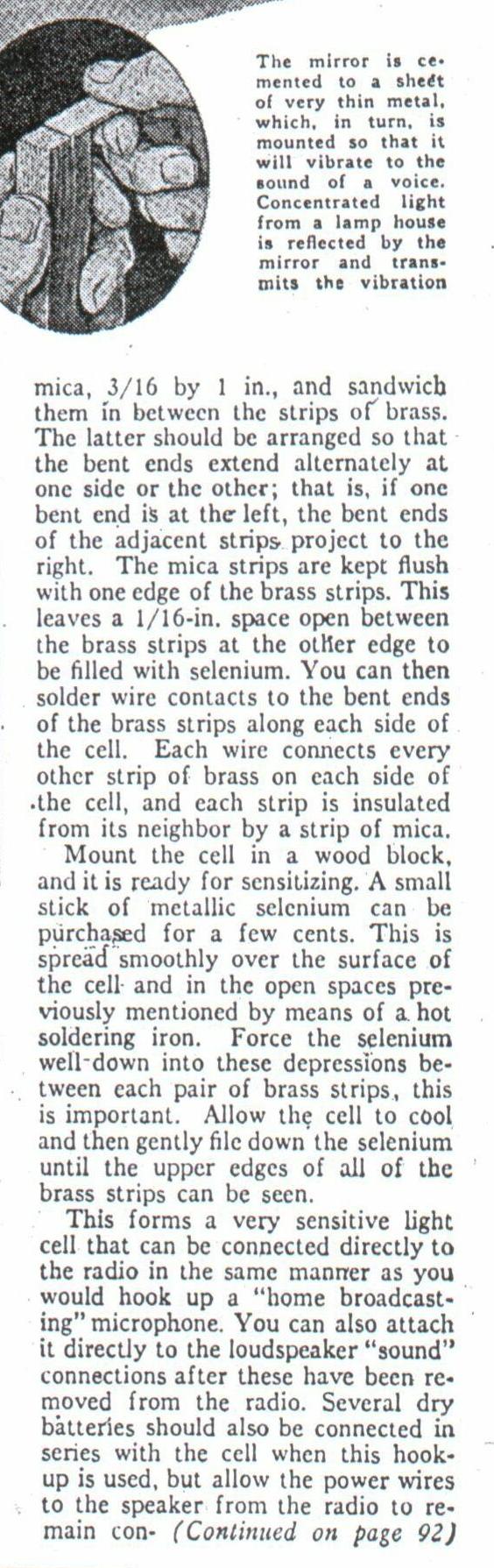

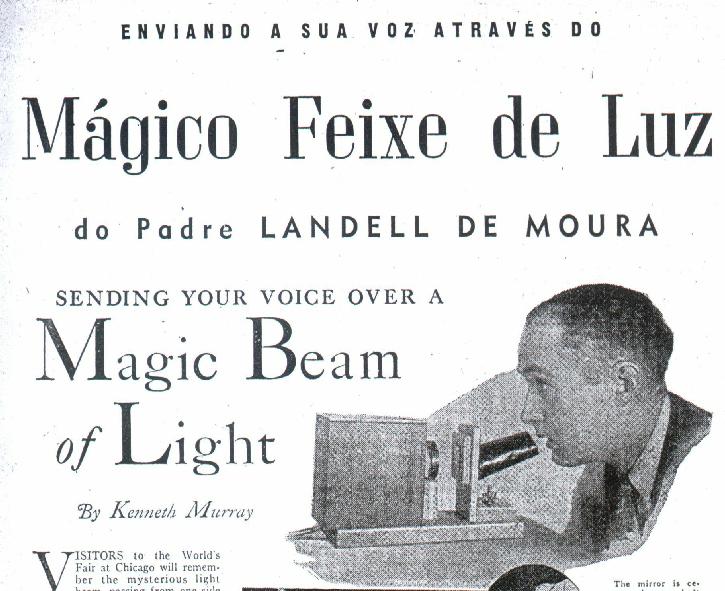

O Raio de luz gerada pela
lâmpada passa pela lente que a concentra fazendo com que incida sobre
espelho que está vibrando segundo a forma de onda incidente emitida pelo locutor
que fala no "speaking tube".
O raio de luz assim modulado pelo áudio e
incidente sobre o espelho é refletido e então detetado por um

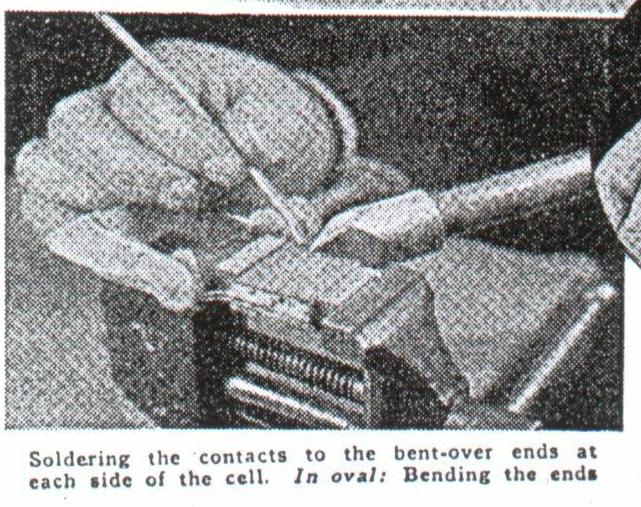

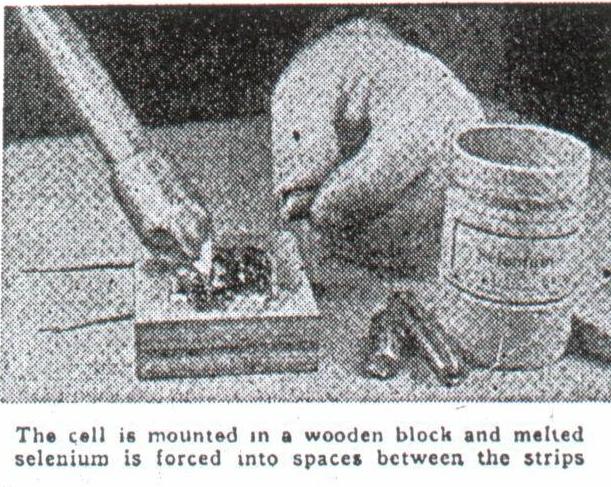

circuito contendo uma célula
fotosensivel que deteta então o audio. Veja em outras "folhas"desta
página
o
circuito detetor de audio.
