O objeto da invenção do Pe. Landell, "Wireless Telephone", patente 775.337,
obtida do governo dos EE.UU, em Nova York, Manhattan, através do Patent Office
em 11 Nov/1904 segundo as palavras do Pe. Landell era: Transmitir e receber mensagens à distancia, por meio de
Sons, e ondas eletricas, correspondentes a palavras articuladas,
sem auxilio de fios. O
aparelho
completo
contemplava várias funções: Possibilitava a transmissão da palavra articulada,
tendo como portadora uma onde de LUZ; era dotado de um transmissor telegráfico,
permitindo o uso
do código Morse
ou outro qualquer, via ondas eletromagnéticas e ainda era possível
telegrafar
via pulsos de
luz intermitentes. Era contemplado ainda por um sistema de sinalização que
permitia
chamar a
atenção dos operadores dos aparelhos.
Nos idos de
1893 o Pe. Landell já tinha testado com pleno êxito este apareho. Fez várias
experiências, algumas das quais tentando interessar as autoridades e conseguir
financiadores para o aperfeiçoamento e exploração industrial de seu invento. No
ano de 1900, no dia 03 de Junho, fez uma experiência colocando dois
aparelhos transceptores, um nos altos do Bairro de S'Antana e o outro nos altos
da Av. Paulista, em São Paulo, onde realisou experiência em presença do Consul
Britânico em São Paulo, P.C.P. Lupton, fazendo uma demonstração de seu invento
provando que era possível transmitir a voz humana, sem o auxílio de fios. A
distância coberta foi aproximadamente de
8
quilometros

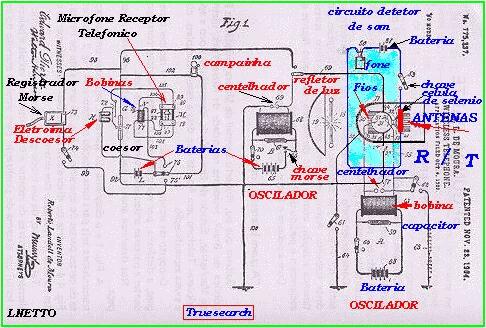

Diagrama esquemático do
Transmissor/Receptor
Figura
1

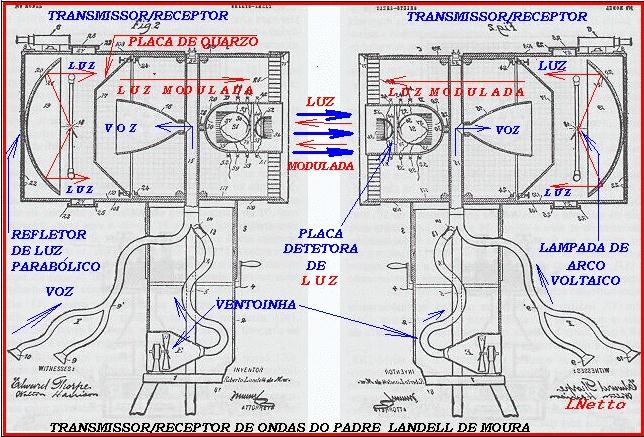

Montagem do
Transmissor/Receptor
Figura
2

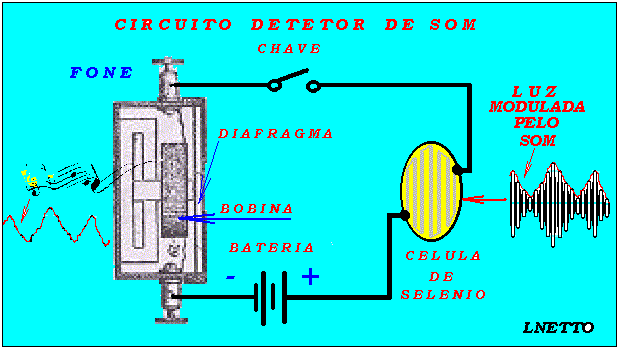

Circuito
detetor de Som
Figura
4
Vamos nos ater
no presente capítulo com a descrição do funcionamente sómente da parte que
se
refere ao TRANSMISSOR
da palavra articulada, utilizando como portadora uma onda de
LUZ
Temos na figura
02 o desenho de montagem do Transmissor/Receptor onde podemos
observar
uma câmara contendo em seu
lado esquerdo um espelho parabólico, no foco do qual está montado uma lâmpada de
Arco Voltaico. Os raios produzidos por essa lâmpada que foi muito utilizada nos
projetores de cinema, saem do foco e ao chegarem à superfície parabólica
do espelho são refletidas para a frente saindo paralelamente à linha que une o
foco ao centro da superfície do espelho. Logo a seguir podemos observar em um
outro segmento da câmara uma Placa de Quartzo que é transparente e permite a
passagem dos raios luminosos provindos da superfície do espelho
parabólico.
Podemos observar um pouco
mais abaixo um pequeno ventilador elétrico que gera um corrente de ar que
através de uma tubulação é canalizada para dentro deste outro segmento da
câmara onde está a placa de quartzo, pressurizando assim a câmara em um dado
valor.
Observa-se também dois bocais por
onde é introduzida a fala, onde as vibraçoes sonoras são misturadas à corrente
de ar gerada pelo pequeno ventilador elétrico.
As vibrações sonoras chegando à
câmara farão com que a placa de quartzo vibre na mesma frequência dos sinais
sonoros, tendo como conseqüencia que a INTENSIDADE DO SINAL DE LUZ, varie de
acordo com as variações da freqüencia e amplitude do sinal de
som.
O Sinal de Luz após a passagem por
este segmento da câmara está portanto MODULADO, pelo sinal de
Audio.
Como detetar na outra ponta o sinal
de audio transportado pela LUZ?
Veja a figura
4
O Pe. Landell colocou na parte da
frente do aparelho, no centro, um outro pequeno espelho parabólico, uma placa
detetora de Luz, utilizando uma propriedade do Selenio, que faz variar
inversamente a sua resistência elétrica de acordo com a intensidade de luz
incidente.
A luz incidente então no foco do
pequeno espelho parabólico, onde está a placa de selenio, fazia variar sua
resistência elétrica, e estando esta placa de selênio em um circuito série
dotado de um um fone, podia ouvir-se então as variações da corrente elétrica,
convertidas pelo transdutor, o sinal de audio, percebendo-se nitidamente a
mensagem.
Particularidade
Notável
Dois aparelhos como os da fig.2
ajustados um diante do outro e a uma distancia relativamente curta podem ser
usados para transmitir e receber acusticamente
quer dizer sem o uso do fone e também sem o uso
da placa de Selenio. Então , para transmitir, o operador, depois de por em
funcionamento o ventilador e a luz do Arco
Voltaico, falará através de um dos bocais,
fechando o outro. Para receber parará o ventilador e e levará os bocais aos
ouvidos. O ventilador só é usado na
transmissão.
Uso normal do
aparelho
No uso normal do aparelho
para se ouvir os sons transmitidos a grandes distancias pode-se utilizar o fone,
contido no circuito série com a cécula de selênio, ou levando-se os os
bocais aos ouvidos, sendo que nesta situação obviamente ambas as lâmpadas
de arco voltaico dos aparelhos estão funcionando e também os respectivos
ventiladores.
Sinalização
Para chamar a
atenção dos operadores é enviado um sinal por código Morse ou outro
qualquer.
A descrição
técnica mais detalhada do funcionamento faremos em outros capítulos. Quizemos
dar uma idéia geral do funcionamento do aparelho no que concerne a transmissão
da informação sonora via ondas de LUZ.
Os aparelhos
são munidos em sua parte superior de um telescópio para ajuste de
direcionamento, um nível, uma bússola, e ajuste de altura através de uma
manivela que permite o deslisamento de uma cremalheira, acoplada à parte
superior do transmissor/receptor.
