PROJECT

การออกแบบ และ หลักการทำงาน
โครงสร้างของเครื่องคิดเงินอัตโนมัติ

หลักการทำงาน และ โครงสร้างภายใน

การวางตัวตรวจขนาดเหรียญ

วงจรการที่ใช้ในโครงงาน

วงจร หลัก(Microcontroller)

การทำงานของภาคไมโครคอนโทรลเลอร์
- ใช้ไอซี ไมโครคอนโทรลเลอร์ ตระกูล MCS 51 เบอร์ AT89C2051
- ใช้ XTAL ความถี่ 12 แมกกะเฮิรตซ์ - ใช้ BUZZER ไฟฟ้ากระแสตรง 5 โวลต์
- กำหนดพอร์ต P1.0,P1.1 และ P1.4 เป็นพอร์ตเอาต์พุต ควบคุมรีเลย์
- กำหนดพอร์ต P1.4 เป็นพอร์ตเอาต์พุต ควบคุม BUZZER
- กำหนดพอร์ต P3.7 เป็นพอร์ตเอาต์พุตไปภาคแสดงผล
- กำหนดพอร์ต P1.3 เป็นพอร์ตอินพุตตรวจสอบการกดสวิตซ์เริ่มทำงาน
- กำหนดพอร์ต P1.5,P1.6 และ P1.7 เป็นพอร์ตอินพุต ตรวจนับเหรียญ

วงจรภาคแสดงผล

การทำงานวงจรภาคแสดงผล
- ใช้ ไอซีเบอร์ SCL4026ABเป็นตัวนับและแสดงผลออกตัวเลข 7 ส่วน
- ใช้ตัวเลข 7 ส่วน 2ตัวในการแสดงผล
- เมื่อมีอินพุตเข้ามาที่ ขาเบสของทรานซิสเตอร์ Q1 ไอซีเบอร์ SCL4026AB จะแสดงผลออกตัวเลข 7 ส่วน
- วงจรภาคแสดงผลสามารถแสดงผลได้เป็นตัวเลข 00-99

วงจร เอาต์พุตของเครื่อง

การทำงานวงจรภาคเอาต์พุต
1. เมื่อมีอินพุตเป็น 1 รีเลย์ไม่ทำงาน
2. เมื่อมีอินพุตเป็น 0 รีเลย์ทำงาน

วงจร ตรวจรับเหรียญของเครื่อง

การทำงานวงจรภาครับเหรียญ
- การทำงานของวงจรใช้ อินฟราเรดเป็นตัวส่ง และ โฟโตไดโอดเป็นตัวรับ

วงจรแหล่งจ่ายไฟกระแสตรง 5 โวลต์

การทำงานของโปรแกรม

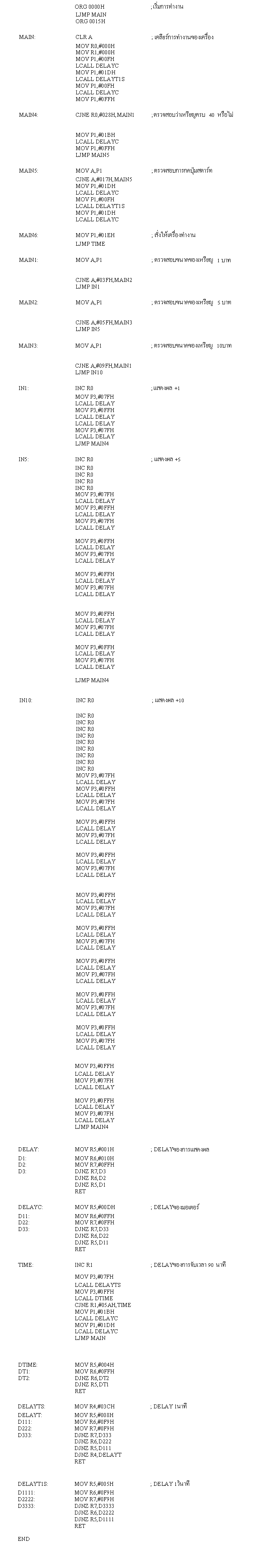

โปรแกรมการทำงาน

การประกอบโครงงาน
โครงงานเครื่องคิดเงินอัตโนมัติ มีวิธีการการประกอบโครงงานดังนี้
1. ประกอบชุด Microcontroller
2. ประกอบตัวโครงเครื่องคิดเงินอัตโนมัติ
3. ติดตั้งชุด เก็บเงินและคืนเงินเข้ากับโครงเครื่องคิดเงินอัตโนมัติ
4. ประกอบชุด Microcontroller เข้ากับโครงเครื่องคิดคิดเงินอัตโนมัติ
5. ตัดแผ่นพลาสติกประกอบเข้ากับตัวโครงเครื่องคิดเงินอัตโนมัติ
6 .ปรับปรุงตัวเครื่องซักผ้าแล้วตัดพลาสติกใส่ประกอบเข้ากับตัวเครื่องซักผ้าแทนที่ แผ่นเหล็กของเก่า
7. ติดตั้งเครื่องคิดเงินอัตโนมัติเข้ากับ เครื่องซักผ้า
8. เดินสายไฟของตัวเครื่องคิดเงินอัตโนมัติเข้ากับตัวเครื่องซักผ้า
9. เก็บความเรียบร้อยในส่วนต่างๆ ของโครงงานให้เรียบร้อยเป็นอันเสร็จสิ้นการประกอบ

ในการประกอบโครงงานในส่วนต่างๆ จะต้องทำด้วยความระเอียดรอบคอบความประณีต และ จะต้องยึด
หลักของวงจรและโครงสร้างดังที่ได้กล่าวมาในหัวข้อของการออกแบบโครงการ เพราะถ้าเกิดความผิดพลาด
จะทำให้งานออกมาไม่สำเร็จ
