การทำงานของวงจร

WELCOME http://www.geocities.com/kitti_hirun2001

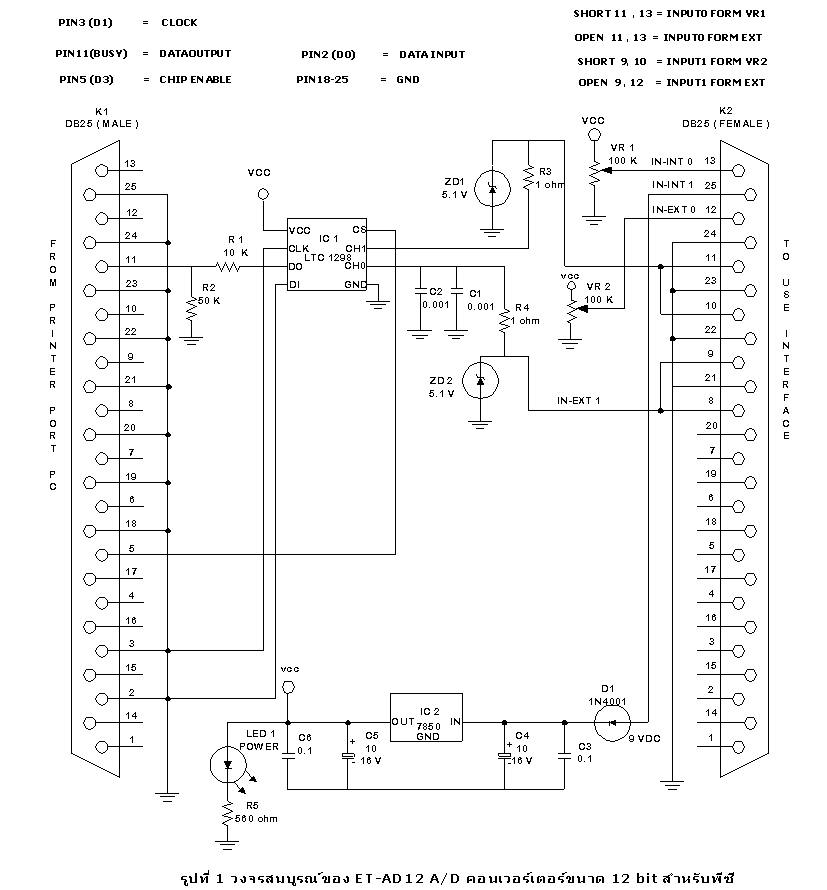

วงจรสมบูรณ์ของเครื่อง A / Dคอนเวอร์เตอร์สำหรับพีซีแสดงดังในรูปที่1อุปกรณ์ที่สำคัญที่สุดในการทำงานของวงจรทั้งหมดอยู่ ICเบอร์ LTC1298 ซึ่งเป็นไอซี A / D คอนเวอร์เตอร์ขนาด12บิต สัญญาณควบคุมและข้อมูลที่ได้จากการแปลงสัญญาณอนาลอก จะถูกส่งออกผ่านทางพอร์ตเครื่องพิมพ์ ส่วนทางด้านขาอินพุตรับสัญญาณ อนาลอก จะมี C1- C2 และ ZD1 - ZD2 จะทำหน้าที่จำกัดแรงดันและกรองสัญญาณรบกวน จากนั้นจึงเชื่อมต่อไปยัง คอนเนกเตอร์ K2 สำหรับสัญญาณอนาลอกจากภายนอก ขาที่11(CHANNEL 0) และที่ขา 9(CHANNEL 1) สำหรับ VR1และ VR2 ทำหน้าที่เป็นแหล่งจ่ายไฟตรงปรับค่าได้ภายใน(เป็นอุปกรณ์เสริม)สำหรับทำการป้อนแรงดันทางอินพุต ให้กับ IC1เป็นการจำลองการทำงานขณะที่ยังไม่ได้ต่อสัญญาณอนาลอกจากภายนอกาจริงโดยต้องทำการลัดวงจรที่ขา13 และ10เข้าด้วยกัน(CHANNAL 0) และที่ขา12 และ8 เข้าด้วยกัน ( CHANNAL 1 ) สำหรับการต่อใช้งานที่ขาต่างๆของคอนเนกเตอร์ K2 สามารถสรุปได้ดังในตารางที่ 1


ชื่อสัญญาณของบอร์ด ET-AD12 ตำแหน่งคอนเนกเตอร์ DB25PIN ตัวเมีย
สัญญาณอนาลอกอินพุตแชนเนล 0 ขา 11 ของคอนเนกเตอร์ DB25PIN ตัวเมีย
สัญญาณอนาลอกอินพุตแชนเนล 1 ขา 9 ของคอนเนกเตอร์ DB25PIN ตัวเมีย
ไฟเลี้ยงวงจร ( + VCC = + 9 VDC ) ขา 25 ของคอนเนกเตอร์ DB25PIN ตัวเมีย
กราวด์ ขา 21, 22 , 23 , 24 ของคอนเนกเตอร์ DB25PIN ตัวเมีย

ตารางที่ 1 แสดงสัญญาณและจุดเชื่อมต่อที่ขาต่างๆของคอนเนกเตอร์ K2 ชนิดDB25PINตัวเมีย

สำหรับวงจรภาคจ่ายไฟใช้ไอซีเบอร์7805 ทำหน้าที่เรกูเรตแรงดันไฟเลี้ยง9โวลต์ให้เหลือ5โวลต์สำหรับใช้เป็นไฟเลี้ยงวงจรโดยมีD1ทำหน้าที่ป้องกัน การต่อแรงดันผิดขั้วและC3-C6 ทำหน้าที่เป็นฟิลเตอร์หลังจากทราบหลักการทำงานโดยทั่วไปของวงจรกันแล้วต่อไปมาศึกษารายละเอียดเบื้องต้นของ IC1 ซึ่งเพื่อจะได้สร้างเสริมความเข้าใจได้ดีขึ้นและสามารถนำไปประกอบในการเขียนโปรแกรมควบคุมได้อย่างถูกต้อง
